培训模块六-火灾自动报警系统基本知识（二）
培训项目1 火灾自动报警系统基本知识
三、火灾自动报警系统的形式、组成及工作原理
火灾自动报警系统的基本形式有区域报警系统、集中报警系统和控制中心报警系统三种类型。
1.区域报警系统
（1）区域报警系统的定义
由区域火灾报警控制器和火灾探测器组成，功能简单的火灾自动报警系统称为区域报警系统。
（2）区域报警系统的组成及工作原理

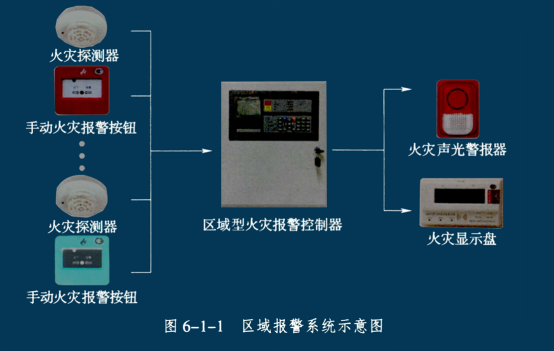

区域报警系统主要由火灾探测器、手动火灾报警按钮、火灾声光警报器及区域型火灾报警控制器等组成，其构成如图6-1-1所示。触发器件主要有火灾探测器和手动火灾报警按钮，其作用是自动或手动产生火灾报警信号。火灾探测器可对烟雾、温度、火焰辐射、气体浓度等火灾参数进行响应，并自动产生火灾报警信号。手动火灾报警按钮可手动方式产生火灾报警信号。火灾报警控制器的作用是接收、显示和传递火灾报警信号，记录报警的具体部位及时间，监视探测器及系统自身的工作状态，并执行相应辅助控制等任务。火灾报警控制器能发出区别于环境声、光的火灾报警信号，警示人们迅速进行安全疏散和采取火灾扑救措施。仅需要报警，不需要联动自动消防设备的保护对象宜采用区域报警系统。

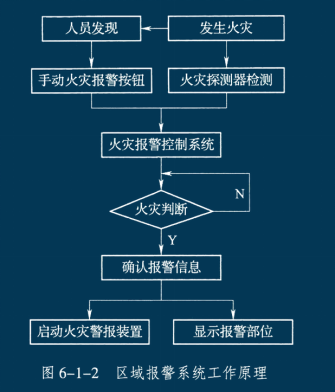

区域报警系统的工作原理为：建筑发生火灾，燃烧产生的烟雾、热量和光辐射等火灾特征参数达到设定的阈值时，安装在保护区域现场的火灾探测器将火灾特征参数转变为电信号，传输至火灾报警控制器，火灾报警控制器在接收到探测器的报警信息后，经报警确认判断，显示报警探测器的具体部位并记录火灾报警时间等信息，启动火灾警报装置，发出火灾警报，向保护区域内的相关人员警示火灾的发生；处于火灾现场的人员，在发现火情后可按下安装在现场的手动火灾报警按钮，手动火灾报警按钮将报警信息传输到火灾报警控制器，火灾报警控制器在接收到此报警信息后，经报警确认判断，显示动作的手动火灾报警按钮的部位并记录报警时间等信息，启动火灾警报装置，发出火灾警报，向保护区域内的相关人员警示火灾的发生。区域报警系统的工作原理如图6-1-2所示。
2.集中报警系统
（1）集中报警系统的定义
由集中火灾报警控制器、区域火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统称为集中报警系统。
（2）集中报警系统的组成及工作原理

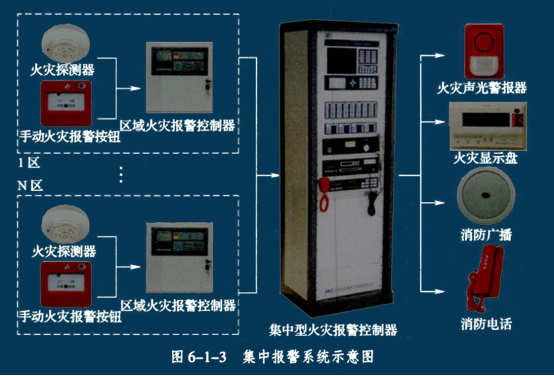

集中报警系统主要由火灾探测器、于动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、集中型火灾报警控制器、消防联动控制系统等组成，如图6-1-3 所示。消防联动控制系统主要由消防联动控制器、输入/输出模块、消防电气控制装置、消防电动装置等设备组成，完成对建筑内相关消防设备的控制功能并接收和显示设备的反馈信号。消防联动控制器是按设定的控制逻辑向各相关受控设备发出联动控制信号，并接收相关设备的联动反馈信号的设备。
输入/输出模块在有控制要求时输出或提供一个开关量信号，使被控设备动作，同时接收设备的反馈信号并报告主机。消防电气控制装置接收消防联动控制器的联动控制信号，在自动工作状态下执行预定的动作，控制受控设备进入预定的工作状态。消防电动装置接收联动控制器发出的启动信号，并在规定的时间内执行驱动。不仅需要报警，同时需要联动自动消防设备，且只设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象，应采用集中报警系统，并设置一个消防控制室。

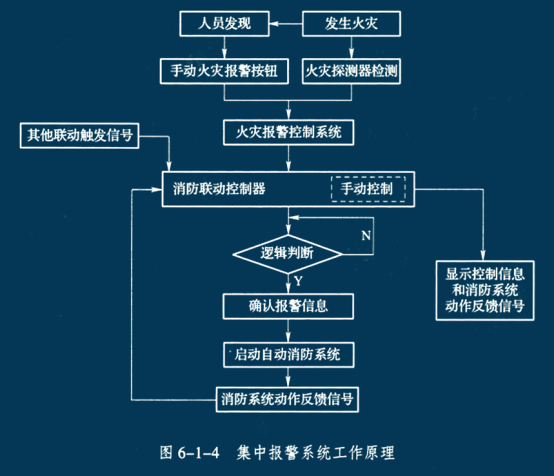

集中报警系统的工作原理为：集中报警系统的火灾报警逻辑与区域报警系统相同，因集中报警系统中有消防联动控制系统， 故在系统发生报警后，火灾报警控制器对消防联动控制器下达联动控制指令，消防联动控制器按照预设的逻辑关系对接收到的触发信号进行识别判断，当满足逻辑关系条件时，消防联动控制器按照预设的控制时序启动相应自动消防系统，实现预设的消防 功能，与此同时，消防联动控制器接收并显示消防系统动作的反馈信息；消防控制室的消防管理人员也可通过操作消防联动控制器上的手动控制盘直接启动相应的消防系统，从而实现相应消防系统预设的消防功能，消防联动控制器接收并显示消防系统动作的反馈信息。集中报警系统的工作原理如图6-1-4所示。
3.控制中心报警系统
（1）控制中心报警系统的定义
由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统称为控制中心报警系统。
（2）控制中心报警系统的组成及工作原理
控制中心报警系统主要由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、控制中心型火灾报警控制器、消防联动控制系统等组成，且包含两个及两个以上集中报警系统，如图6-1-5所示。设置两个及两个以上消防控制室的保护对象， 或已设置两个及两个以上集中报警系统的保护对象，应采用控制中心报警系统。
控制中心报警系统的工作原理与集中报警系统基本相同。值得注意的是，当有两个及两个以上消防控制室时，应确定一个主消防控制室。主消防控制室应能显示所有火灾报警信号和联动控制状态信号，并应能控制重要的消防设备；各分消防控制室内消防设备之间可互相传输、显示状态信息， 但不应互相控制。
