模块二-项目培训3：其他消防设施操作（三）

培训项目3 其他消防设施操作

培训单元5 操作防火门监控器和常开式防火门

1.了解防火门监控系统的组成和防火门监控器的功能。

2.掌握防火门监控器工作状态的调整方法。

3.掌握常开式防火门的手动关闭方法。

一、防火门监控系统组成

防火门按日常启闭状态可分为常闭式防火门和常开式防火门，建筑内经常有人通行处的防火门宜采用常开防火门，其他位置的防火门应采用常闭防火门。常开防火门应能在火灾时自行关闭。

为防止因使用管理不善造成常闭式防火门常开、常开式防火门火灾时不能自行关闭等问题，应对防火门的日常启闭状态实施监管，并在发生火灾时自动控制常开式防火门关闭，以发挥防火门阻火隔烟和保证人员安全疏散的作用。为此，需要在建筑原有防火门设置的基础上附加一些功能组件，从而构成一套完整的防火门监控系统，如图2-3-46所示。

1.防火门监控器

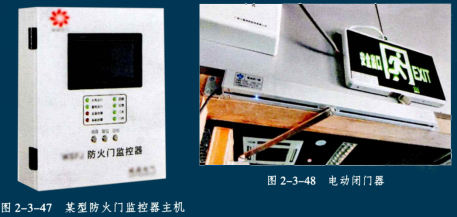

防火门监控器是用于显示并控制防火门打开、关闭状态的控制装置，其上接火灾报警控制器，下接防火门监控模块和电动闭门器、电磁释放器、门磁开关等现场执行部件，是防火门监控系统的重要组件，如图2-3-47所示。

2.防火门电动闭门器

防火门电动闭门器是能够在收到指令后将处于打开状态的防火门关闭，并将其状态信息反馈至防火门监控器的电动装置，如图2-3-48所示。

3.防火门电磁释放器

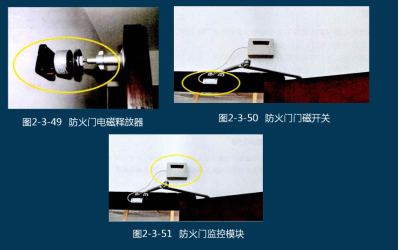

防火门电磁释放器是使常开防火门保持打开状态，在收到指令后释放防火门使其关闭，并将本身的状态信息反馈至防火门监控器的电动装置，如图2-3-49所示。

4.防火门门磁开关

防火门门磁开关是用于监视防火门的开闭状态，并能将其状态信息反馈至防火门监控器的装置，如图2-3-50所示。

5.防火门监控模块

防火门监控模块主要用于实时监控和反馈防火门的工作状态，接收控制指令后控制常开防火门关闭，一般安装在防火门附近，如图2-3-51所示。

二、防火门监控器的功能

为及时掌握防火门的开闭状态，确保发生火灾时防火门能够有效发挥作用，防火门监控器应具备以下功能。

1.显示功能

监控器应能显示与其连接的防火门开、闭状态和故障状态，并有专用状态指示灯。监控器使用文字显示信息时，应采用中文。

2.控制功能

监控器应能直接控制与其连接的每个电动闭门器和电磁释放器的工作状态，并设启动总指示灯，启动信号发出时，应点亮该指示灯。监控器应能接收来自火灾自动报警系统的火灾报警信号，并在30s内向电动闭门器或电磁释放器发出启动信号，点亮启动总指示灯。

3.反馈功能

监控器应在电动闭门器、电磁释放器或门磁开关动作后10s内收到反馈信号，并有反馈光指示，指示其名称或部位，反馈光指示应保持至受控设备恢复。发出启动信号后10s内未收到要求的反馈信号时，应使启动总指示灯闪亮，并显示相应电动闭门器、电磁释放器或门磁开关的部位，保持至监控器收到反馈信号。

4.故障报警功能

监控器应有防火门故障状态总指示灯。防火门处于故障状态时，总指示灯应点亮，并发出声光报警信号。声信号的声压级（正前方1m处）应为65~85dB。故障声信号每分钟至少提示1次，每次持续时间应为1~3s。

有下述故障时，监控器应在100s内发出与报警信号有明显区别的声、光故障信号，故障声信号应能手动消除，再有故障信号输入时应能再启动，故障光信号应保持至故障排除：

（1）监控器的主电源断电。

（2）监控器与电动闭门器、电磁释放器、门磁开关间连接线断路、短路。

（3）电动闭门器、电磁释放器、门磁开关的供电电源故障。

（4）备用电源与充电器之间的连接线断路、短路。

（5）备用电源发生故障。

5.信息记录、查询与上传功能

监控器应能记录与其连接的防火门的状态信息（包括防火门地址，开、闭和故障状态及相应的时间等），记录容量不应少于10000条，并具有信息查询和将上述信息上传的功能。

6.自检功能

监控器应能对其音响部件及状态指示灯、显示屏进行功能检查。监控器执行自检时，应不造成与其相连的外部设备动作。

7.备用电源功能

监控器应配有备用电源，并符合下述要求：

（1）备用电源应采用密封、免维护充电电池。

（2）电池容量应保证监控器在下述情况下正常可靠工作3h：

1）监控器处于通电工作状态。

2）提供防火门开启以及关闭所需的电源。

（3）有防止电池过充电、过放电的功能；在不超过生产厂规定的电池极限放电情况下，应能在24h内完成对电池的充电。

8.主、备电源转换功能

主、备电源的工作状态应有指示，主、备电源的转换应不使监控器发生误动作。

三、防火门监控器的面板组成

防火门监控器工作状态可通过监控器面板相关指示、显示情况直观读取和识别。

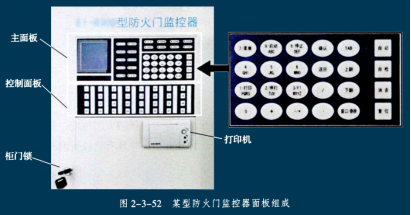

监控器面板因生产厂家和产品型号的不同而存在差异，以图2-3-52为例，该监控器面板由主面板、控制面板和打印机等组成。

主面板由液晶显示屏、各类指示灯和功能按键组成。其中，功能按键包括自动、自检、消音、复位、上下翻页、确认、返回、数字0~9等按键，可实现监控器工作状态切换、自检、消音、复位、菜单选择、信息查询、密码输入等操作。控制面板由多组与受控设备一一对应的控制按钮（键）及配对的指示灯组成。

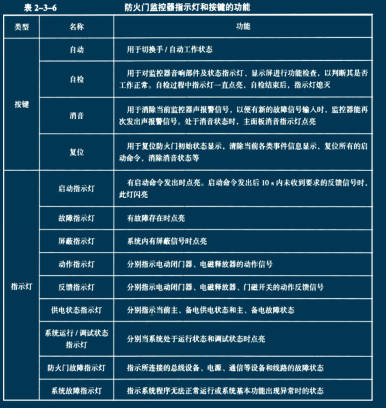

主要的指示灯、功能按键如图2-3-53所示，其功能见表2-3-6。

《防火门监控器》（GB29364）对指示灯颜色作出了统一规定。其中，红色用于指示启动信号、电动闭门器和电磁释放器的动作信号及门磁开关的反馈信号；黄色用于指示故障、自检状态；绿色用于指示电源工作状态和电磁释放器的反馈信号。

四、常开式防火门的关闭方法

1.防火门监控器手动关闭

根据防火门监控器面板按钮（键）设置情况，按下启动或释放按钮，可控制所有常开式防火门（总启动控制）或对应的常开式防火门（一对一启动控制）关闭。

2.常开式防火门现场手动关闭

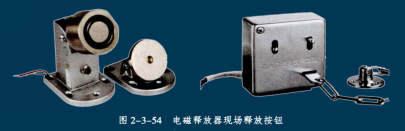

如图2-3-54所示，电磁释放器上一般设置有现场释放按钮，按下（拨动）按钮，常开式防火门即可在闭门器作用下关闭。

3.消防控制室远程手动关闭

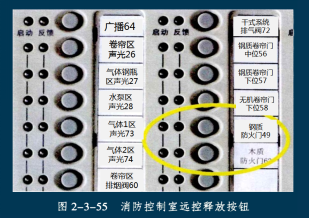

通过消防控制室消防联动控制器可手动控制常开式防火门关闭，如图2-3-55所示。

4.联动自动关闭

由常开防火门所在防火分区内的两只独立火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号作为常开防火门关闭的联动触发信号。联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。

疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器和消防控制室。

【技能操作】

操作防火门监控器和常开式防火门

一、操作准备

1.防火门监控系统，火灾自动报警及联动控制系统。

2.防火门监控器柜门钥匙。

3.防火门监控系统技术文件，《建筑消防设施巡查记录表》。

二、操作程序

步骤1 检查确认各系统处于完好有效状态。

步骤2 切换防火门监控器主、备电供电状态和手、自动工作状态。

（1）检查防火门监控器面板，确认主、备电均处于正常状态。

（2）打开监控器柜门，断开主电源供电，观察备用电源自投和监控器报警及主电故障显示情况。

（3）恢复主电源供电，观察故障报警信息消除情况。

（4）切换手／自动工作状态，如需要密码，通过功能按键输入。

（5）使系统恢复正常运行状态。

步骤3 防火门监控器自检和消音操作。

（1）按下自检按钮，观察音响部件及状态指示灯、显示屏的自检情况。

（2）断开主电源供电，听到故障报警声后按下消音键，观察声信号消除和光信号保持情况。

（3）模拟任一现场执行部件与监控器间的连接线断路，观察声信号再次启动情况。

（4）使系统恢复正常运行状态。

步骤4 手动关闭常开式防火门。分别实施常开式防火门现场手动关闭、消防控制室远程手动关闭和系统复位操作，观察防火门关闭效果、监控器相关声响和显示变化情况，核查相关反馈信息。

步骤5 记录检查测试情况。

三、注意事项

1.消防控制室相关操作和信息核查工作可由控制室值班人员配合实施。

2.防火门应在闭门器的作用下自行关闭，不得采取强力辅助关闭的措施。

3.防火门监控器未设消音、复位等按键的，可通过在消防控制室操作实现相关功能。

培训单元6

操作应急照明控制器

【培训重点】

1.了解消防应急照明和疏散指示系统的分类。

2.了解消防应急照明和疏散指示系统的组成和工作原理。

3.了解消防应急照明和疏散指示系统类型的选择要求。

4.了解应急照明控制器的控制显示功能和设置要求。

5.了解应急照明控制器的应急启动控制功能。

6.掌握应急照明控制器的应急启动方法。

一、消防应急照明和疏散指示系统的分类

发生火灾时，普通照明等非消防电源可能会被切断，为确保人员疏散和正常消防作业，需要设置消防应急照明和疏散指示系统。

消防应急照明和疏散指示系统是指为人员疏散和发生火灾时仍需工作的场所提供照明和疏散指示的系统，由消防应急照明灯具、消防应急标志灯具及相关装置组成。

1.消防应急灯具分类

消防应急灯具是指为人员疏散、消防作业提供照明和指示标志的各类灯具。

（1）按用途分类

按用途分为消防应急标志灯具、消防应急照明灯具、消防应急照明标志复合灯具。

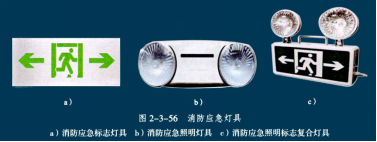

消防应急标志灯具是指用图形、文字指示疏散方向，指示疏散安全出口、楼层、避难层（间）、残疾人通道的灯具，如图2-3-56a所示；消防应急照明灯具是指为人员疏散和发生火灾时仍需工作的场所提供照明的灯具，如图2-3-56b所示；消防应急照明标志复合灯具是指同时具备消防应急照明灯具和消防应急标志灯具功能的消防应急灯具，如图2-3-56c所示。

（2）按工作方式分类

按工作方式分为持续型消防应急灯具、非持续型消防应急灯具。

（3）按应急供电方式分类

按应急供电方式分为自带电源型消防应急灯具、集中电源型消防应急灯具、子母型消防应急灯具。

（4）按应急控制方式分类

按应急控制方式分为集中控制型消防应急灯具、非集中控制型消防应急灯具。

2.消防应急照明和疏散指示系统的分类

（1）按消防应急灯具控制方式分类

消防应急照明和疏散指示系统按消防应急灯具控制方式的不同，可分为集中控制型系统和非集中控制型系统。

（2）按消防应急灯具蓄电池电源供电方式分类

根据消防应急灯具蓄电池电源供电方式的不同，集中控制型系统分为灯具采用集中电源供电方式的集中控制型系统和灯具采用蓄电池供电方式的集中控制型系统；非集中控制型系统分为灯具采用集中电源供电方式的非集中控制型系统和灯具采用蓄电池供电方式的非集中控制型系统。

（3）按系统形式分类

消防应急照明和疏散指示系统按系统形式可分为：集中电源集中控制型系统、集中电源非集中控制型系统、自带电源集中控制型系统（系统内可包括子母型消防应急灯具）和自带电源非集中控制型系统（系统内可包括子母型消防应急灯具）。

二、消防应急照明和疏散指示系统的组成与工作原理

1.集中电源集中控制型系统

由应急照明集中控制器、应急照明集中电源、集中电源集中控制型消防应急灯具及相关附件组成，其中消防应急灯具可为持续型或非持续型。其特点是所有消防应急灯具的工作状态都受应急照明集中控制器控制。

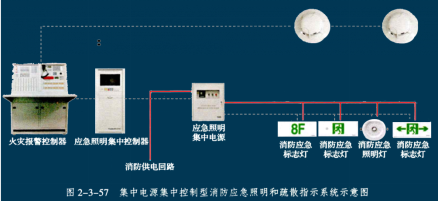

发生火灾时，火灾报警控制器或消防联动控制器向应急照明集中控制器发出相关信号，应急照明集中控制器按照预设程序控制各消防应急灯具的工作状态，如图2-3-57所示。

2.集中电源非集中控制型系统

由非集中控制应急照明集中电源、集中电源非集中控制型照明灯具、集中电源非集中控制型标志灯具及相关附件组成，其中消防应急灯具可为持续型或非持续型。

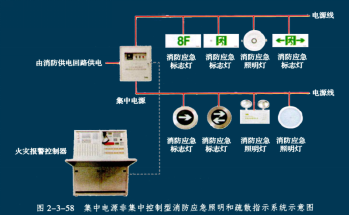

发生火灾时，消防联动控制器联动控制集中电源和／或应急照明分配电装置的工作状态，进而控制各路消防应急灯具的工作状态，如图2-3-58所示。

3.自带电源集中控制型系统

由应急照明集中控制器、应急照明配电箱、自带电源集中控制型消防应急灯具及相关附件组成，消防应急灯具可为持续型或非持续型。

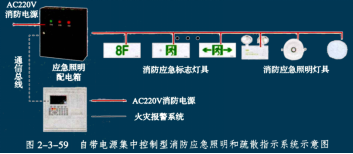

发生火灾时，火灾报警控制器或消防联动控制器向应急照明集中控制器发出相关信号，应急照明集中控制器按照预设程序控制各消防应急灯具的工作状态，如图2-3-59所示。

4.自带电源非集中控制型系统

主要由应急照明配电箱、消防应急灯具和配电线路等组成。

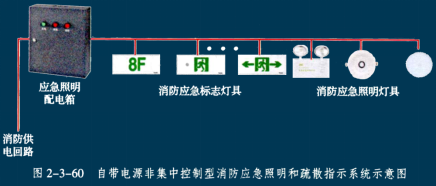

发生火灾时，消防联动控制器联动控制应急照明配电箱的工作状态，进而控制各路消防应急灯具的工作状态，如图2-3-60所示。

三、消防应急照明和疏散指示系统类型的选择

应根据建/构筑物的规模、使用性质和日常管理及维护难易程度等因素确定消防应急照明和疏散指示系统的类型，并应符合下列规定：

1.设置消防控制室的场所应选择集中控制型系统。

2.设置火灾自动报警系统但未设置消防控制室的场所宜选择集中控制型系统。

3.其他场所可选择非集中控制型系统。

四、应急照明控制器的控制、显示功能

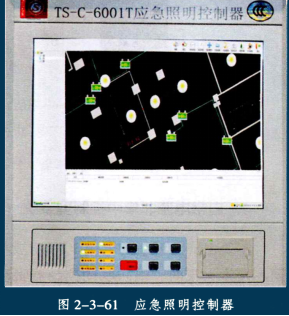

应急照明控制器是指控制并显示集中控制型消防应急灯具、应急照明集中电源、应急照明配电箱及相关附件等工作状态的装置，如图2-3-61所示。任一台应急照明控TS-C-6001T应急照明控制器直接控制灯具的总数量不应大于3200只。应急照明控制器的主电源应由消防电源供电，控制器的自带蓄电池电源应至少使控制器在主电源中断后工作3h。

应急照明控制器的控制、显示功能应符合下列规定：

1.能接收、显示、保持火灾报警控制器的火灾报警输出信号。具有两种及以上疏散指示方案场所中设置的应急照明控制器还应能接收、显示、保持消防联动控制器发出的火灾报警区域信号或联动控制信号。

2.能按预设逻辑自动、手动控制系统的应急启动。系统手动应急启动时，控制系统所有非持续型照明灯的光源应急点亮，持续型灯具的光源由节电点亮模式转入应急点亮模式；控制集中电源转入蓄电池电源输出，应急照明配电箱切断主电源输出。

3.能接收、显示、保持其配接的灯具、集中电源或应急照明配电箱的工作状态信息。

五、应急照明控制器的设置要求

应急照明控制器的设置应符合下列规定：

1.应设置在消防控制室内或有人值班的场所；系统设置多台应急照明控制器时，起集中控制功能的应急照明控制器应设置在消防控制室内，其他应急照明控制器可设置在电气竖井、配电间等无人值班的场所。

2.在消防控制室地面上设置时，应符合下列规定：

（1）设备面板前的操作距离，单列布置时不应小于1.5m，双列布置时不应小于2m。

（2）在值班人员经常工作的一面，设备面板至墙的距离不应小于3m。

（3）设备面板后的维修距离不宜小于1m。

（4）设备面板的排列长度大于4m时，其两端应设置宽度不小于1m的通道。

3.在消防控制室墙面上设置时，应符合下列规定：

（1）设备主显示屏高度宜为1.5~1.8m。

（2）设备靠近门轴的侧面距墙不应小于0.5m。

（3）设备正面操作距离不应小于1.2m。

六、应急照明控制器的应急启动控制功能

1.自动控制系统的应急启动

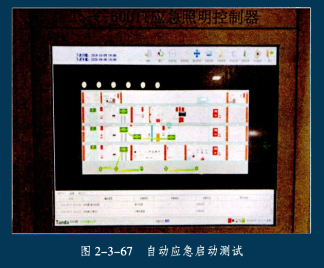

应急照明控制器接收到火灾报警控制器的火警信号后，应在3s内发出系统自动应急启动信号，控制应急启动输出干接点动作，发出启动声光信号，显示并记录系统应急启动类型和系统应急启动时间。

2.手动控制系统的应急启动

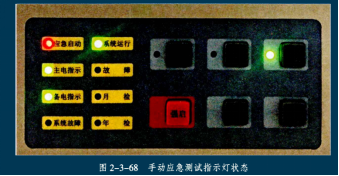

应急照明控制器应具有一键手动控制系统应急启动的功能，手动操作应急照明控制器的一键启动按钮，应急照明控制器应在3s内发出系统手动应急启动信号，控制应急启动输出干接点动作，发出启动声光信号，显示并记录系统应急启动类型和系统应急启动时间。应急照明控制器的一键启动按钮应独立设置，且其操作不受操作级别的限制。

【技能操作】

操作应急照明控制器

一、操作准备

1.应急照明控制器、应急照明集中电源、火灾报警控制器，消防联动控制器。

2.消防应急照明和疏散指示系统系统图，系统设备平面布置图，《建筑消防设施巡查记录表》。

二、操作程序

步骤1 将应急照明控制器与应急照明集中电源、应急照明配电箱等配套系统产品相连，同时与火灾报警控制器、消防联动控制器连接，使应急照明控制器处于正常监控状态。

步骤2 测试应急照明控制器控制、显示功能。

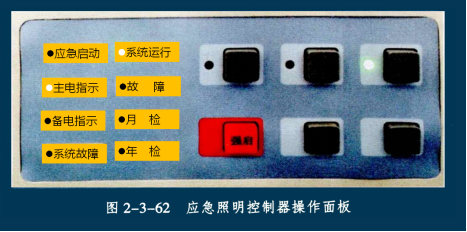

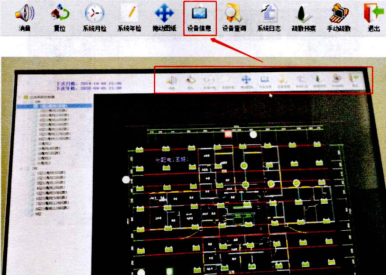

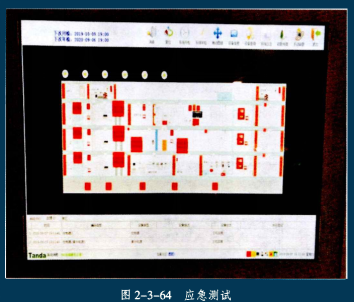

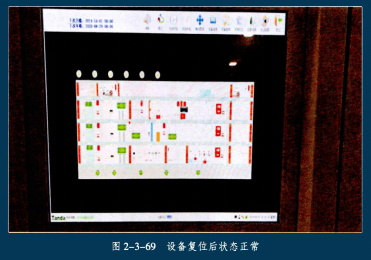

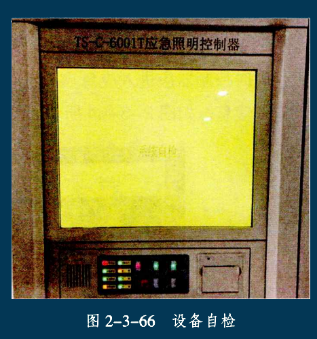

（1）检查与应急照明控制器连接的设备线路是否正确，无问题后接通电源，打开控制器电源开关，控制器开机完毕屏幕上应显示“系统监控页面”。应急照明控制操作面板如图2-3-62所示。
