模块二-项目培训2：自动灭火系统操作（一）
培训项目2 自动灭火系统操作
培训单元1 区分自动喷水灭火系统的类型
【培训重点】
1.了解湿式、干式自动喷水灭火系统的组成和工作原理。
2.掌握湿式、干式自动喷水灭火系统的区分方法。
一、湿式自动喷水灭火系统的组成和工作原理

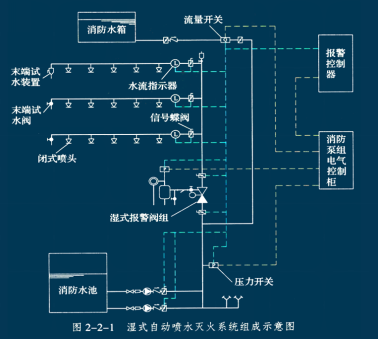

湿式自动喷水灭火系统主要由闭式喷头、湿式报警阀组、水流指示器、末端试水装置、管道和供水设施等组成，如图2-2-1所示。
湿式自动喷水灭火系统工作原理：湿式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力。发生火灾时，火源周围环境温度上升，闭式喷头受热后开启喷水，水流指示器动作并反馈信号至消防控制中心报警控制器，指示起火区域；湿式报警阀系统侧（沿供水方向，报警阀后为系统侧，下同）压力下降，造成湿式报警阀水源侧（沿供水方向，报警阀前为水源侧，下同）压力大于系统侧 压力，湿式报警阀被自动打开，消防水箱出水管上的流量开关、消防水泵出水干管上的压力开关或报警阀组的压力开关动作并输出启动消防水泵信号，完成系统的启动。

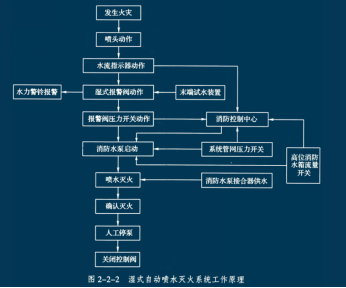

系统启动后，由消防水泵向开放的喷头供水，开放的喷头按不低于设计规定的喷水强度均匀喷洒，实施灭火。湿式自动喷水灭火系统工作原理如图2-2-2所示。
二、干式自动喷水灭火系统的组成和工作原理

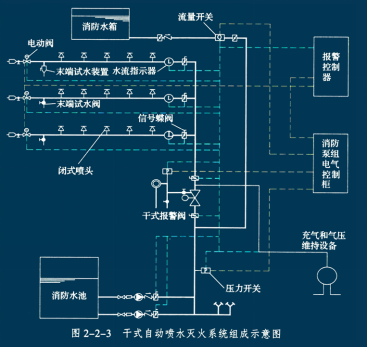

干式自动喷水灭火系统主要由闭式喷头、干式报警阀组、充气和气压维持设备、水流指示器、末端试水装置、管道及供水设施等组成，如图2-2-3所示。
干式自动喷水灭火系统工作原理：干式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持水源侧管道内充水的压力，系统侧管道内充满有压气体（通常采用压缩空气），报警阀处于关闭状态。发生火灾时，闭式喷头受热开启，管道中的有压气体从喷头喷出，干式报警阀系统侧压力下降，造成干式报警阀水源侧压力大于系统侧压力，干式报警阀被自动打开，压力水进入供水管道，将剩余压缩空气从系统立管顶端或横干管最高处的排气阀或已打开的喷头处喷出，然后喷水灭火。
消防水箱出水管上的流量开关、消防水泵出水干管上的压力开关或报警阀组的压力开关动作并输出启动消防水泵信号，完成系统的启动。系统启动后，由消防水泵向开放的喷头供水，开放的喷头按不低于设计规定的喷水强度均匀喷洒，实施灭火。

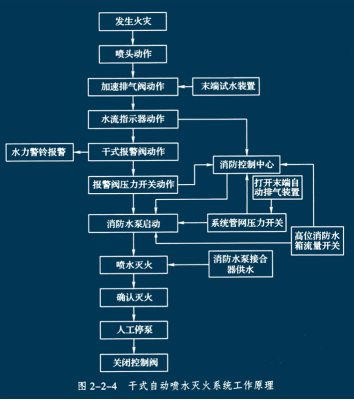

干式自动喷水灭火系统工作原理如图2-2-4所示。
三、湿式、干式自动喷水灭火系统的区分方法

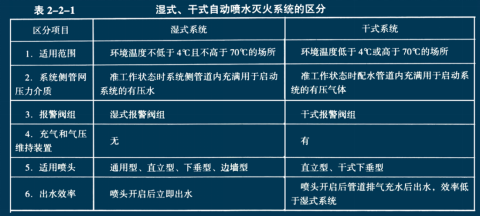

湿式、干式自动喷水灭火系统可按照系统适用范围、系统侧管网压力介质类型、报警阀组类型、有无充气和气压维持装置、适用喷头类型和出水效率等方面进行区分，见表2-2-1。
培训单元2 操作消防泵组电气控制柜
【培训重点】
1.了解自动喷水灭火系统消防泵组电气控制柜的功能、面板组成、控制方式与工作状态。
2.掌握湿式、干式自动喷水灭火系统消防水泵的启动方式与控制逻辑。
3.了解消防增（稳）压设施的分类和组成，掌握消 防增（稳）压设施的运行控制原理。
4.熟练掌握消防泵组电气控制柜工作状态切换和消防水泵手动启／停的操作方法。
一、自动喷水灭火系统消防水泵的启动方式与控制逻辑
1.启动方式
为确保消防水泵的可靠控制，适应消防水泵启动灭火、灾后控制以及维护保养的需求，消防水泵应能手动启停和自动启动。
消防泵组电气控制柜设置有手动、自动转换开关，当开关处于手动位时由控制柜面板启／停按钮手动控制水泵启停。当开关处于自动位时可由多种方式控制水泵启动，包括：
（1）消防控制室总线联动启动。
（2）消防控制室多线控制盘操作按钮启动。
（3）高位消防水箱出水管流量开关启动。
（4）报警阀组压力开关启动。
（5）消防水泵出水干管压力开关启动等。

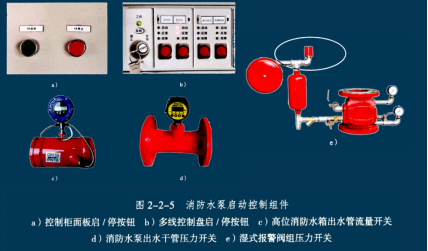

几种消防水泵启动控制组件如图2-2-5所示。
上述消防水泵启动方式中，消防控制室总线联动启动、高位消防水箱出水管流量开关启动、报警阀组压力开关启动和消防水泵出水干管压力开关启动属于自动启动控制，其他方式属于手动启动控制。
消防水泵不设自动停泵的控制功能，其停止应由具有管理权限的工作人员根据火灾扑救情况确定，并通过消防控制室多线控制盘上启／停按钮或水泵房消防泵组电气控制柜上的停止按钮手动实施。
消防泵组电气控制柜还应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。机械应急启动时，应确保消防水泵在报警5.0min内正常工作。
2.启动控制逻辑

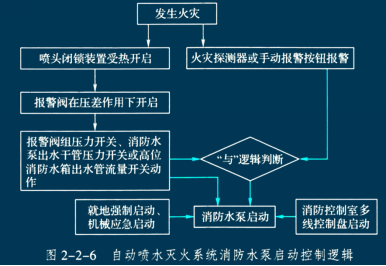

湿式、干式自动喷水灭火系统消防水泵的启动控制逻辑如图2-2-6所示。
二、消防增（稳）压设施的分类与运行控制
对于采用临时高压消防给水系统的高层或多层建筑，当高位消防水箱的设置不能满足系统最不利点处的静压要求时，应在建筑消防给水系统中设置增（稳）压设施，并采取配套设置气压罐等防止稳压泵频繁启停的技术措施。
