电气试验实操考试备考资料
科目一 安全用具使用
一、电工安全用具的检查和使用
电工安全用具考题 正确答案:红色标识
1、低压验电笔可用于检查多少伏以下的导体和用电设备的外壳是否带电。
A、 500V B、 1000V C、 380V
2、10KV高压验电器有效绝缘长度为:A、840mm B 、1780mm C、 2000mm
3、高压验电器的检验周期:A、6个月 B、12个月 C、4个月
4、放电棒的检验周期:A、6个月 B、12个月 C、4个月
5、伸缩式高压令克棒3节伸缩设计,一般最长做到几米,重量轻,体积小,易携带,使用方便。A 、6米、 A、10米 C、3米
6、绝缘手套的检验周期:A、6个月 B、12个月 C、4个月
7、绝缘靴的检验周期:A、6个月 B、12个月 C、4个月
8、安全帽在使用时受到较大冲击后,无论是否发现帽壳有明显的断裂纹或变形,都应停止使用,更换受损的安全帽。一般安全帽使用期限不超过几年?
A、3年、 B 、5年、 C、4年、
9、三相短路接地线属于组合式接地线,由三根短路接地棒、三相式接地线,一个接地夹组成,主要目的:
A:防止三相短路、 B 、防止突然来电 C、防止雷电
10、带电断、接空载线路时,作业人员应带什么防护工具,并采取消弧措施。
A、护目镜 B、有色眼镜 C、绝缘手套
11、绝缘夹钳应定期进行试验,试验周期为;A、6个月 B、12个月 C、4个月
12、绝缘胶垫主要用在配电房、配电所,用于配电设施地面的铺设,起到一个什么效果? A、绝缘、 B、稳定、 C、安全
13、电工安全带是电工作业时防止坠落的安全用具。安全带使用期一般为几年以上,发现异常应提前报废
A、5年、 B、3年、 C 、1年、
14:登杆前,应先将踏板勾挂好使踏板离地面多少,用人体作冲击载荷试验,检查踏板有无下滑、是否可靠
A、 5~20cm B、10~30cm C 、20~50cm
15、脚扣的检验周期:A、6个月 B、12个月 C、4个月
16、如下图示,此违反了那种规定:
A、不允许带电作业、 B、不带护目镜、 C、不带绝缘手套
17、如图示:做了哪些安全措施:
A、带绝缘手套、绝缘靴、安全帽等、B 带护目镜、C、带安全带
18、如下图示:违反了高空作业的那种规定 :安全用具梯子不可靠不上
A、梯子不可靠不上、 B、绝缘靴没有检验不穿、C、安全帽有效期过期不带、
19、如下图违反了那些规定:
A、安全带没有佩戴好,高空乱扔工具。、B没有穿绝缘靴、C、没有带安全帽
20、如下图示:在检查那些安全用具:
A、 登高梯、放电棒、绝缘手套、绝缘靴、安全带等、B、安全帽、验电器、护目镜、C、绝缘操作杆、接地线、绝缘垫
二、电工安全标识的辨识
电气安全标识识别
1、(A)当心爆炸(B)当心火灾(C)当心辐射(D)有电危险
2、(A)当心辐射(B)有电危险(C)当心爆炸(D)危险区域
3、(A)当心碰头(B)必须穿防护鞋(C)必须戴安全帽(D)必须穿防护服
4、(A)禁止入内(B)当心手指(C)禁止启动(D)禁止手动
5、(A)禁止攀登(B)当心跌落(C)禁止通行(D)禁止靠近
6、(A)禁止蹬踏(B)当心摔倒(C)当心电缆(D)当心扎脚
7、(A)禁止触碰(B)有电危险(C)当心坠物(D)火灾危险
8、(A))必须穿防护鞋(B)当心扎脚(C)禁止蹬踏(D)必须穿防护服
9、(A)有电危险(B)禁止靠近(C)禁止通行(D)禁止入内
10、(A)禁止攀登(B)禁止合闸(C)禁止分闸(D)禁止靠近
11、(A)禁止蹬踏(B)禁止靠近(C)当心扎脚(D)当心电缆
12、(A)禁止蹬踏(B)当心摔倒(C)当心跌落(D)禁止攀爬
13、(A))必须穿防护鞋(B)必须戴安全帽(C)当心碰头(D)必须穿防护服
14、(A))必须戴防护手套(B)必须穿防护服(C)当心手指(D)禁止触碰
15、(A)禁止入内(B)禁止通行(C)禁止启动(D)禁止靠近
16、(A)当心危险区域(B)有电危险(C)当心爆炸(D)当心火灾
17、(A)禁止靠近(B)当心碰头(C)当心吊物(D)必须戴安全帽
18、(A)当心爆炸(B)当心电离辐射(C)当心火灾(D)有电危险
19、(A)禁止入内(B)禁止攀爬(C)禁止合闸(D)禁止通行
20、(A)当心爆炸(B)当心火灾(C)禁止烟火(D)禁止启动
科目二 安全生产技术各项实操考试资料
以下所有的试验项目都需要检查所需安全工器具,口述流程如下:
(1)安全帽
A.检查安全帽的帽壳、帽檐无裂纹,挤压无变形。
B.检查安全帽帽衬、帽顶、与帽壳连接牢固,完好无缺失。
C.安全帽合格证在有效期范围内,可以使用。
(2)绝缘手套
A.绝缘手套外观良好,有效期为2019年X月X日,在有效期范围内,可以使用。
B.进行抓气试验,绝缘手套良好。
(3)检查放电棒:外观良好,电压等级为10kV有效期为2019年X月X日,在有效期范围内,可以使用。
(4)验电器
A.外观良好,无裂纹、划痕,伸缩无问题,有效期为2019年X月X日,在有效期范围内,可以使用。
B.验电器为10kV验电器,与被测设备电压等级相符。
C.验电器自检无问题
科目二 安全生产技术各项实操考试资料
1. 变压器变压比试验操作(K21)
1)实验前准备工作:
穿工作服、工作鞋、戴安全帽、绝缘手套,设置安全围栏,挂设安全标识牌,检查接地是否良好,对被测量变压器放电,(对变压器的低、高压套管出线进行放电)。验电检查,清擦设备,查看原始记录。
2)变压器变比试验:
检查试验仪器。
接线:将仪表的高压端子A、B、C分别与变压器高压侧套管出线A、B、C相连接;将仪表的低压端子a、b、c分别与变压器低压侧套管出线a、b、c相连接。
检查接线是否正确,仪器是否接地良好,打开电源,进行参数设置,选择变压器连接组别,按启动键进行正确测试。测试完利用放电棒对被测绕组进行有效放电。
最后向考评员汇报测量结果,并进行结果判断。
《电力变压器第Ⅰ部分 总则》《GB 1094.1-2013》规定,电压35kv以下,电压比小于3的变压器电压比允许偏差为±1%,其他所有变压器的额定分接电压比允许偏差为±0.5%,非额定分接电压比允许偏差为±1%。
3)文明作业:拆线,清理现场,交还工器具。
4)编写试验报告
K21变压器变压比试验评分标准
序号 | 考试项目 | 考试内容 | 配分 | 评分标准 |
1 | 变压器变压比试验操作 | 试验前准备工作 | 15 | 设置安全围栏,挂设安全标识牌,验电检查。清擦设备、查看原始报告、穿工作服、工作鞋、戴安全帽,每漏一项扣3分。 |
变压器变压比试验 | 65 | 试验仪器检查,未检查或检查不全扣5-10分;试验接线应正确可靠,接线错误扣5-15分;试验仪器参数设置正确,设置错误扣5-10分;试验仪器正确操作,操作错误扣5-15分;试验结果判断,判断错误扣15。 | ||
文明作业 | 10 | 清理现场,交还工器具,按有关规定进行操作,现场未清理或清理不干净扣5-10分。 | ||
编写试验报告 | 10 | 试验报告编写完整正确,编写错误或不完整扣5-10分。 | ||
2 | 否定项 | 否定项说明 | 扣除该题分数 | 未设置围栏,未挂标识牌或者未验电,考生该题得零分,终止该项目考试。 |
3 | 合计 | 100 |
变压器变压比试验口述流程
工作负责人和操作人穿好工作服工作鞋进入工作现场,检查并戴好安全帽和绝缘手套。检查接地线、放电棒、验电器是否合格。
报告老师:我是工作负责人xx,我是仪器操作人xx,我是接线人xx,我是放电验电人xx,
工作负责人:报告老师,变压器变压比试验工作准备就绪,请求开工。
工作负责人:检查试验仪器,确定是变压器变比测试仪
操作人:检查试验仪器并汇报“试验仪器良好”
工作负责人:检查工作环境是否安全
操作人:工作环境安全
工作负责人:设置安全围栏,挂设安全标识牌
操作人:执行操作,并汇报“安全围栏、安全标识牌已挂设”
工作负责人:对被测量变压器高压侧绕组验电
操作人:验电器先自检,再到同样电压等级的电压验明有电,说明验电器合格,然后C相验电,B相验电,A相验电,确无电压,再到同样电压等级的电压验明有电,验电完毕。
工作负责人:检查接地装置
操作人:把接地线和放电棒接地,并汇报“接地良好”
工作负责人:对被测量变压器高低压侧绕组放电
操作人:低压侧绕组c相放电,b相放电,a相放电,高压侧绕组C相放电,B相放电,A相放电,放电完毕
工作负责人:接地,先将仪器接地(先接接地端,再接仪器端),z再将变压器接地。
操作人:执行操作
工作负责人:清擦设备
操作人:清擦设备并汇报“设备已清擦”
工作负责人与操作人一起查看比对变压器铭牌,检查分接开关位置,查看原始记录。
工作负责人:开始接线,将仪表的低压端子a、b、c分别与变压器低压侧套管出线a、b、c相连接。将仪表的高压端子A、B、C分别与变压器高压侧套管出线A、B、C相连接;
操作人:执行操作并汇报已接好
工作负责人:连接电源线
操作人:执行操作并汇报已接好
工作负责人:检查仪表,接线是否正确(工作负责人检查)。
工作负责人:电源合闸
操作人:已合闸
工作负责人:合上仪表开关
操作人:已合上
工作负责人:参数设置,变压器组别设置为Yyn0,其他默认
操作人:已设置完毕
工作负责人:启动,开始测试
操作人:注意开始测试,按启动键,进行测试
工作负责人:读取结果
操作人:读取3个值,AB/ ab,BC/ bc,CA/ ca
工作负责人:断仪表开关
操作人:已断开
工作负责人:断电源开关
操作人:已断闸
工作负责人:对低压侧绕组进行放电
操作人:低压侧绕组c相放电,b相放电,a相放电,放电完毕
工作负责人:对高压绕组进行放电
操作人:高压绕组C相放电,B相放电,A相放电
工作负责人:拆测试线
操作人:执行操作,并整理好测试线
工作负责人:拆接地线
操作人:先拆仪表端,再拆接地端
工作负责人:操作人:交还工器具、安全用具放好归位。
工作负责人汇报:报告老师,变压器变压比试验工作结束,变压器变压比为xxx,误差为xxx,小于允许偏差±0.5%,符合标准。
2. 氧化锌避雷器直流试验(K22)
1)实验前准备工作:
穿工作服、工作鞋、戴安全帽、绝缘手套,设置安全围栏,挂设安全标识牌,检查接地是否良好,对避雷器进行放电,验电检查,清擦设备,查看原始记录。
2)氧化锌避雷器直流试验:
检查试验仪器。

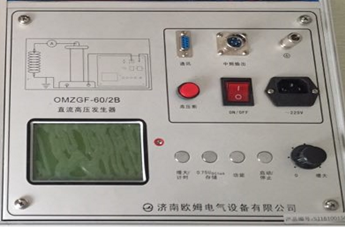

接线:仪表和倍压筒可靠接地,将仪表的中频输出与倍压筒相连,微安表接倍压筒,微安表另一端与避雷器上端相连。
检查接线是否正确,仪器、避雷器是否接地良好,打开电源,检查调压旋钮是否调到零,启动,旋转可调电压旋钮进行测试。测U1mA, 再测0.75U1mA的电流 。
测试完利用放电棒对被测避雷器进行有效放电。最后向考评员汇报测量结果,并进行结果判断。
1)直流1mA的电压实测值与初始值或制造厂规定值比较,变化不应大于±5%。
2)0.75倍直流1mA电压下的泄漏电流不应大于50μA。
3)文明作业:拆线,清理现场,交还工器具。
4)编写试验报告
K22氧化锌避雷器直流试验评分标准
序号 | 考试项目 | 考试内容 | 配分 | 评分标准 |
1 | 氧化锌避雷器直流试验操作 | 试验前准备工作 | 15 | 设置安全围栏,挂设安全标识牌,验电检查。清擦设备、查看原始报告、穿工作服、工作鞋、戴安全帽,每漏一项扣3分。 |
氧化锌避雷器直流试验 | 65 | 试验仪器检查,未检查或检查不全扣5-10分;试验接线应正确可靠,接线错误扣5-15分;接微安表后,对避雷器施加直流电压,测出1mA下直流电压,再测出75%该电压的下泄漏电流,试验完成后,降压至零后必须先将被试避雷器对地放电后,再进行拆线操作,方法错误扣5-15分;试验仪器正确操作,操作错误扣5-15分;试验结果判断,判断错误扣15。 | ||
文明作业 | 10 | 清理现场,交还工器具,按有关规定进行操作,现场未清理或清理不干净扣5-10分。 | ||
编写试验报告 | 10 | 试验报告编写完整正确,编写错误或不完整,扣5-10分。 | ||
2 | 否定项 | 否定项说明 | 扣除该题分数 | 未接接地线,考生该题得零分,终止该项目考试。 |
3 | 合计 | 100 |
氧化锌避雷器直流试验口述流程
工作负责人和操作人穿好工作服工作鞋进入工作现场,检查并戴好安全帽和绝缘手套。检查接地线、放电棒、验电器是否合格。
报告老师:我是工作负责人xx,我是仪器操作人xx,我是接线人xx,我是放电验电人xx,
工作负责人:报告老师,氧化锌避雷器直流试验工作准备就绪,请求开工
工作负责人:检查试验仪器,确定是避雷器直流高压测试仪
操作人:检查试验仪器,调压旋钮调到零,并汇报“试验仪器良好”
工作负责人:检查工作环境是否安全
操作人:工作环境安全
工作负责人:设置安全围栏,挂设安全标识牌
操作人:设置安全围栏,挂设安全标识牌,并汇报“安全围栏已设置,安全标识牌已挂设”
工作负责人:对被测量避雷器验电
操作人:先自检,再到同样电压等级的电压验明有电,说明验电器合格,然后对被测量避雷器进行验电,确无电压,再到同样电压等级的电压验明有电,验电完毕。
工作负责人:检查接地装置
操作人:把接地线和放电棒接地,并汇报“接地良好”
工作负责人:对被测量避雷器放电
操作人:放电完毕
工作负责人:接地,先将仪器接地(先接接地端,再接仪器端),倍压筒接地,避雷器接地。
操作人:执行操作
工作负责人:清擦设备
操作人:清擦设备并汇报“设备已清擦”
工作负责人与操作人一起查看比对避雷器铭牌,查看原始记录。
工作负责人:开始接线,将仪表中频输出与倍压筒相连,微安表接倍压筒,微安表另一端与避雷器上端相连。
操作人:执行操作
工作负责人:连接电源线
操作人:执行操作
工作负责人:接线是否正确(工作负责人检查)。
工作负责人:电源开关合闸
操作人:已合闸
工作负责人:合仪表开关
操作人:已合上
工作负责人:按启动键2次,自检
操作人:已自检完毕
工作负责人:旋调压旋钮,开始测试,电流升到1mA,记录电压值
操作人:注意,开始加压,电流已升到1mA,电压为27kv
工作负责人:按0.75U1mA 按钮,记录电流值
操作人:已按0.75U1mA 按钮,0.75倍的泄漏电流为2μA
工作负责人:测试完成,调压旋钮调到
操作人:旋钮已调到零
工作负责人:断仪表开关,断闸
操作人:已断闸
工作负责人:对避雷器进行放电
操作人:放电完毕
工作负责人:拆线
操作人:拆线并收拾工作现场
工作负责人、操作人:交还工器具、安全用具放好归位。
工作负责人汇报:报告老师,避雷器直流试验工作结束,电流1mA的电压为27kv,0.75U1mA电流为2μA,符合标准。
3. 电流互感器励磁特性试验(K23)
1)实验前准备工作:
穿工作服、工作鞋、戴安全帽、绝缘手套,设置安全围栏,挂设安全标识牌,检查接地是否良好,对电流互感器进行放电,验电检查,清擦设备,查看原始记录。
2)电流互感器励磁特性试验:
检查试验仪器。
接线:仪表可靠接地,仪表的k1和k2与电流互感器二次绕组相连。一次绕组开路,二次不测绕组开路。
检查接线是否正确,仪器、电流互感器是否接地良好,打开电源,打开电源,参数设置,进行测试。测试完利用放电棒对被测电流互感器进行有效放电。
最后向考评员汇报测量结果,并进行结果判断。
当电流互感器一次绕组有匝间短路时,其励磁特性在开始部分电流较正常的略低,如图中曲线2或3所示。
3)文明作业:拆线,清理现场,交还工器具。
4)编写试验报告
K23电流互感器励磁特性试验操作评分标准
序号 | 考试项目 | 考试内容 | 配分 | 评分标准 |
1 | 电流互感器励磁特性试验 | 试验前准备工作 | 15 | 设置安全围栏,挂设安全标识牌,验电检查。清擦设备、查看原始报告、穿工作服、工作鞋、戴安全帽,每漏一项扣3分。 |
电流互感器励磁特性试验 | 65 | 试验仪器检查,未检查或检查不全扣5-10分;试验接线应正确可靠, K1、K2、L1、L2对应,接线错误扣5-15分;试验仪器参数设置正确,设置错误扣5-10分;试验仪器正确操作,操作错误扣5-15分;试验结果判断,判断错误扣15。 | ||
文明作业 | 10 | 清理现场,交还工器具,按有关规定进行操作,现场未清理或清理不干净扣5-10分。 | ||
编写试验报告 | 10 | 试验报告编写完整正确,编写错误或不完整,扣5-10分。 | ||
2 | 否定项 | 否定项说明 | 扣除该题分数 | 未设置围栏,未挂标识牌或者未验电,考生该题得零分,终止该项目考试。 |
3 | 合计 | 100 |
电流互感器励磁特性试验口述流程
工作负责人和操作人穿好工作服工作鞋进入工作现场,检查并戴好安全帽和绝缘手套。检查接地线、放电棒、验电器是否合格。
报告老师:我是工作负责人xx,我是仪器操作人xx,我是接线人xx,我是放电验电人xx,
工作负责人:报告老师,电流互感器励磁特性试验工作准备就绪,请求开工
工作负责人:检查试验仪器,确定是互感器综合测试仪
操作人:检查试验仪器,并汇报“试验仪器良好”
工作负责人:检查工作环境是否安全
操作人:工作环境安全
工作负责人:设置安全围栏,挂设安全标识牌
操作人:设置安全围栏,挂设安全标识牌,并汇报“安全围栏已设置,安全标识牌已挂设”
工作负责人:对被测量电流互感器验电
操作人:先自检,再到同样电压等级的电压验明有电,说明验电器合格,然后对被测量电流互感器进行验电,再到同样电压等级的电压验明有电,说明验电器声光报警,合格,确无电压,验电完毕。
工作负责人:检查接地装置
操作人:把接地线和放电棒接地,并汇报“接地良好”
工作负责人:对被测电流互感器放电
操作人:放电完毕
工作负责人:将仪表可靠接地,电流互感器可靠接地
操作人:执行操作
工作负责人:清擦设备
操作人:清擦设备并汇报“设备已清擦完毕”
工作负责人与操作人一起根据作业任务查看电流互感器铭牌,查看原始记录。
工作负责人:将仪表的k1和k2与电流互感器二次绕组相连。
操作人:执行操作
工作负责人:检查仪表,接线是否正确(工作负责人检)。
工作负责人:电源合闸
操作人:已合闸
工作负责人:合上仪表开关
操作人:已合上
工作负责人:参数设置
操作人:对电流互感器励磁特性参数进行设置。(按2次旋钮开关)
工作负责人:开始测试
操作人:注意开始加压测试
工作负责人:记录拐点电压和拐点电流
操作人:拐点电压、拐点电流已记录
工作负责人:断仪表开关,断闸
操作人:已断开
工作负责人:断电源开关
操作人:已断开
工作负责人:对电流互感器进行放电
操作人:放电完毕
工作负责人:拆线
操作人:拆线并收拾工作现场
工作负责人、操作人:交还工器具、安全用具放好归位。
工作负责人汇报:报告老师,电流互感器励磁特性试验工作结束。如图xxx,符合标准。
4 .变压器绕组介质损耗测量(K24)
1)实验前准备工作:
穿工作服、工作鞋、戴安全帽、绝缘手套,设置安全围栏,挂设安全标识牌,检查接地是否良好,对被测量变压器放电,(对变压器的高、低压套管出线进行放电)。验电检查,清擦设备,查看原始记录。
2)变压器绕组介质损耗试验:
检查试验仪器。
接线:先将仪器接地(先接接地端,再接仪器端),检查变压器是否接地,将变压器的将低压侧套管出线a、b、c、0用短路线短接;中性点0与变压器外壳接地。高压侧套管出线A、B、C三相用短路线短接。将仪器的高压输出端与变压器高压侧套管出线相连。
检查接线是否正确,仪器是否接地良好,打开电源,进行参数设置,用反接法试验,电压2kv,按启动键2s,开始测试,测高压绕组对低压绕组及对地的介质损耗,记录数据,测试完利用放电棒对被测绕组进行有效放电。
最后向考评员汇报测量结果,并进行结果判断。
《电力预防性试验规程》规定,20℃时,电压35kv及以下变压器tanδ小于1.5% , tanδ值与历年的数值比较不应有显著变化(一般不大于30%)。
3)文明作业:拆线,清理现场,交还工器具。
4)编写试验报告
K24变压器绕组的介质损测量评分标准
序号 | 考试项目 | 考试内容 | 配分 | 评分标准 |
1 | 变压器绕组的介质损测量操作 | 试验前准备工作 | 15 | 设置安全围栏,挂设安全标识牌,验电检查。清擦设备、查看原始报告、穿工作服、工作鞋、戴安全帽,每漏一项扣3分。 |
变压器绕组的介质损测量 | 65 | 试验仪器检查,未检查或检查不全,扣5-10分;试验方式选定,错误扣5-10分;试验接线应正确可靠,接线错误扣5-10分;试验仪器参数设置正确,设置错误扣5-10分;试验仪器正确操作,操作错误扣5-10分;试验结果判断,判断错误扣15。 | ||
文明作业 | 10 | 清理现场,交还工器具,按有关规定进行操作,现场未清理或清理不干净扣5-10分。 | ||
编写试验报告 | 10 | 试验报告编写完整正确,编写错误或不完整,扣5-10分。 | ||
2 | 否定项 | 否定项说明 | 扣除该题分数 | 未接接地线,考生该题得零分,终止该项目考试。 |
3 | 合计 | 100 |
变压器绕组介质损耗测量口述流程
工作负责人和操作人穿好工作服工作鞋进入工作现场,检查并戴好安全帽和绝缘手套。检查接地线、放电棒、验电器是否合格。
报告老师:我是工作负责人xx,我是仪器操作人xx,我是接线人xx,我是放电验电人xx,
工作负责人:报告老师,变压器绕组介质损耗试验工作准备就绪,请求开工
工作负责人:检查试验仪器,确定是变压器绕组介质损耗测试仪
操作人:检查试验仪器,并汇报“试验仪器良好”
工作负责人:检查工作环境是否安全
操作人:工作环境安全
工作负责人:设置安全围栏,挂设安全标识牌
操作人:设置安全围栏,挂设安全标识牌,并汇报“安全围栏已设置,安全标识牌已挂设”
工作负责人:检查接地装置
操作人:把接地线和放电棒接地,并汇报“接地良好”
工作负责人:对被测量变压器高压侧绕组验电
操作人:验电器先自检,再到同样电压等级的电压验明有电,说明验电器合格,然后C相验电,B相验电,A相验电,确无电压,再到同样电压等级的电压验明有电,验电完毕。
工作负责人:对被测量变压器高低压侧绕组放电
操作人:低压侧绕组c相放电,b相放电,a相放电,高压侧绕组C相放电,B相放电,A相放电,放电完毕
工作负责人:进行接地,将仪器接地(先接接地端,再接仪器端),检查变压器是否接地。
工作负责人:清擦设备
操作人:清擦设备并汇报“设备已清擦”
工作负责人与操作人一起根据作业任务查看变压器铭牌,查看原始记录。
工作负责人:进行接线,将变压器的将低压侧套管出线a、b、c、0用短路线短接,中性点0与变压器外壳接地;高压侧套管出线A、B、C三相用短路线短接;将仪器的高压输出端与变压器高压侧套管出线相连。
操作人:执行操作,接线完毕
工作负责人:检查仪表,接线是否正确(工作负责人检查)。
工作负责人:合闸
操作人:已合闸
工作负责人:参数设置,选反接法,电压2kv
操作人:参数进行设置
工作负责人:开始测试,按启动键2s
操作人:注意开始加压测试
工作负责人:读取结果,记录数据
操作人:已读取
工作负责人:断仪表开关
操作人:已断开
工作负责人:断闸
操作人:已断闸
工作负责人:对低压侧绕组进行放电
操作人:放电完毕
工作负责人:对高压绕组进行放电
操作人:放电完毕
工作负责人:拆线
操作人:拆线并收拾工作现场
工作负责人、操作人:交还工器具、安全用具放好归位。
工作负责人汇报:报告老师,变压器介质损耗试验工作结束,变压器介质损耗tanδ为xxx小于允许偏差±1.5%,符合标准。
科目三 作业现场安全隐患排除考试流程
1. 互感器绝缘劣化隐患排查
1)实验前准备工作:
穿工作服、工作鞋、戴安全帽、绝缘手套,设置安全围栏,挂设安全标识牌,检查接地是否良好,对电流互感器进行放电,验电检查,清擦设备,查看原始记录。
2)电流互感器绝缘劣化隐患排查
检查试验仪器,进行开路短路。
接线:将二次绕组用短路线短接接地。测量一次绕组对二次绕组绝缘电阻。
检查接线是否正确,仪器、电流互感器是否接地良好,测一次绕组对二次绕组绝缘电阻时,将二次绕组短接,绝缘电阻表“E”接地,“L”端接一次绕组,测试线需悬空与接地线要分开,反之则相反。测二次绕组对一次绕组及对地绝缘电阻时,然后将一次绕组短接接地,拆除二次侧绕组接地,绝缘电阻表“E”接地,“L”端接二次绕组。绝缘表拆线及放电:工作结束后,应先断开“L”端的引线,再停止摇表转动,利用放电棒对被测绕组进行有效放电。最后向考评员汇报测量结果,进行判断。
测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻;绝缘电阻值不宜低于1000MΩ,二次绕组之间及对地应大于10MΩ。
K31互感器绝缘劣化隐患排查考试时间:15分钟
序号 | 考试项目 | 考试内容 | 配分 | 评分标准 |
1 | 互感器绝缘劣化隐患排查 | 隐患排查前准备工作 | 15 | 验电、清擦设备、查看原始报告、穿工作服、工作鞋、戴安全帽,每漏一项扣2-3分。 |
互感器绝缘劣化隐患排查 | 65 | 试验仪器检查和校验,未检查或未校验,扣5-10分;试验接线应正确可靠,接线错误扣5-10分;试验前后应对绕组充分放电,非被试绕组应可靠短路接地,未放电或未短路接地扣5-10分;试验仪器正确操作,操作错误扣5-15分;根据试验结果分析隐患,排除故障,分析错误未能排除故障的扣20分。 | ||
文明作业 | 10 | 清理现场,交还工器具,按有关规定进行操作,现场未清理或清理不干净扣5-10分。 | ||
编写试验报告 | 10 | 试验报告编写完整正确,编写错误或不完整,扣5-10分。 | ||
2 | 合计 | 100 |
