模块三-项目培训1：火灾自动报警系统保养
培训模块三 设施保养
培训项目1 火灾自动报警系统保养
培训单元 保养火灾自动报警系统部件
【培训重点】
1.掌握集中火灾报警控制器、消防联动控制器、消防控制室图形显示装置和火灾显示盘的保养方法。
2.掌握线型感烟、感温火灾探测器的保养方法。
3.掌握电气火灾监控器的保养方法。
4.掌握可燃气体报警控制器的保养方法。

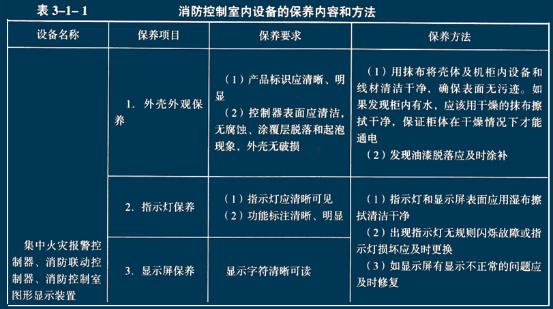

一、消防控制室内集中火灾报警控制器、消防联动控制器、消防控制室
图形显示装置、火灾显示盘等设备的保养内容和方法见表3-1-1。

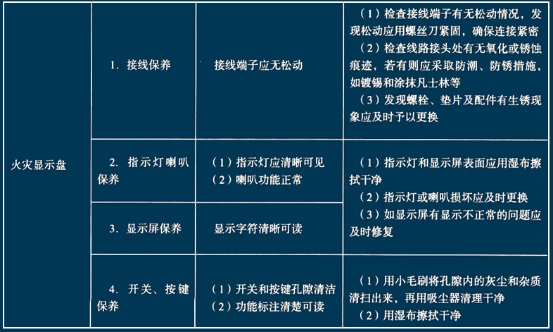

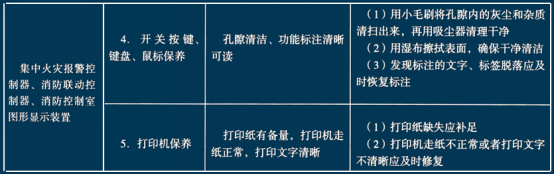

续表

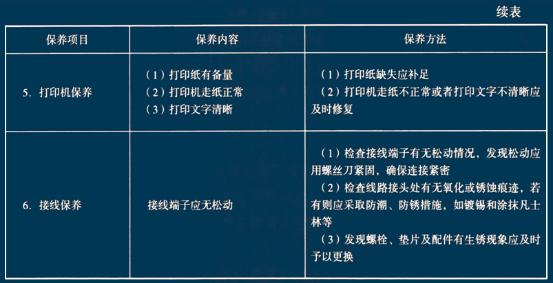

续表

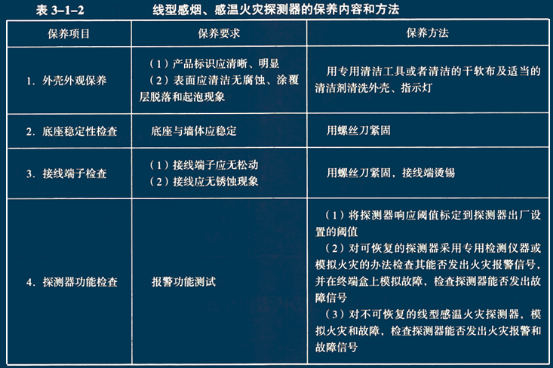

二、线型感烟、感温火灾探测器的保养内容和方法见表3-1-2。

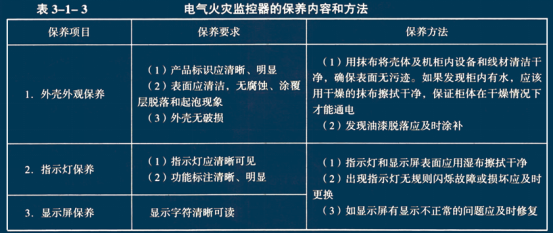

三、电气火灾监控器的保养内容和方法见表3-1-3。

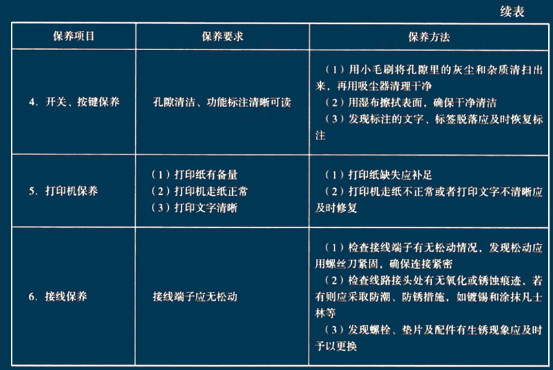

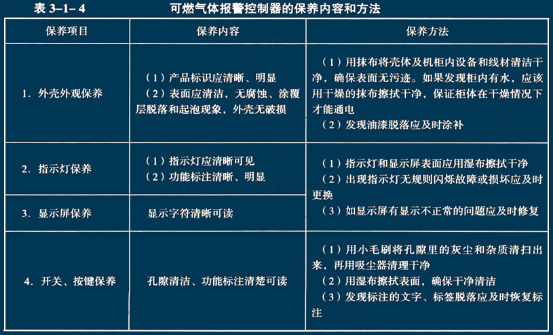

四、可燃气体报警控制器的保养内容和方法见表3-1-4。
【技能操作】
技能1 消防控制室内集中火灾报警控制器、消防联动控制器、消防控制室图形显示装置及火灾显示盘的保养。
一、操作准备
1.集中火灾报警控制器，消防联动控制器，消防控制室图形显示装置，火灾显示盘。
2.吸尘器、细毛刷、抹布等清洁用品，除锈剂、凡士林。
3.《建筑消防设施维护保养记录表》。
二、操作程序
步骤1 使用钥匙打开箱门，将控制器主、备电源切断。
步骤2 用小毛刷将机柜（壳）内设备空隙和线材上的灰尘和杂质清扫出来，然后用吸尘器清理干净。
步骤3 用抹布将装置柜（壳）内设备和线材清洁干净，确保表面无污迹。如果发现机柜有水分存在，应该用干燥的抹布擦拭干净，保证柜（壳）在干燥情况下才能通电。机壳外表面的指示灯、显示屏应清洁干净，指示及字符清晰可见。
步骤4 检查线路接头处有无氧化或锈蚀痕迹，若有则应采取防潮、防锈措施，如镀锡和涂抹凡士林等。发现螺栓及垫片有生锈现象应予更换，确保接头连接紧密。
步骤5 保养结束后，给控制器送电，用钥匙将箱门锁闭。
步骤6 填写《建筑消防设施维护保养记录表》。
三、注意事项
1.保养工作完成后，保养人员需要仔细检查并确保没有异物落入且遗留在机柜（壳）内、电器元件及线路中，检查完成后方可上电。
2.保养工作完成后，应将设备恢复到正常工作状态。
技能2 线型感烟、感温火灾探测器的保养
一、操作准备
1.安装有线型感烟、感温火灾控制器的火灾自动报警系统。
2.清洁的干软布、酒精、螺丝刀。
3.消防工程竣工图纸，火灾自动报警系统相关材料，《建筑消防设施维护保养记录表》。
二、操作步骤
步骤1 外观保养。使用清洁的干软布和酒精轻轻擦拭线型光束感烟火灾探测器的发射和接收窗口、反射器、指示灯表面的污染物。
步骤2 稳定性检查。线型光束感烟火灾探测器应紧紧固定在墙壁或其他固定位置上，探测位置不发生偏移；线型缆式感烟火灾探测器输入模块、接口模块和终端模块应固定。若发生松动，则用螺丝刀紧固。
步骤3 接线检查。检查线型感烟、感温火灾探测器的接线端子，将连接松动的端子重新紧固连接，换掉有锈蚀痕迹的螺钉、端子垫片等接线部件；去除锈蚀的导线端，烫锡后重新连接。
步骤4 调试。清洁完毕后，应将线型光束感烟探测器响应阈值标定到探测器出厂设置的阈值，使探测器重新进入正常监视状态。线型缆式感温火灾探测器能自动监测线芯之间的绝缘电阻值，电阻值应能满足要求。
步骤5 接入复检。用减光率为0.9dB/m的减光片遮挡光路，检查线型光束感烟火灾探测器是否发出火灾报警信号；用减光率（1.0~10.0dB/m）的减光片遮挡光路，检查探测器是否发出火灾报警信号；用减光率为11.5dB/m的减光片遮挡光路，检查探测器是否发出故障信号或火灾报警信号。
在不可恢复的线型感温火灾探测器上模拟火灾和故障， 检查探测器能否发出火灾报警和故障信号。对可恢复的线型感温火灾探测器采用专用检测仪器或模拟火灾的办法检查其能否发出火灾报警信号，并在终端盒上模拟故障，检查探测器能否发出故障信号。
检查结果应符合产品标准和设计要求。复检项目检查不合格时，应再次进行维修保养或报废。
步骤6 填写《建筑消防设施维护保养记录表》。
三、注意事项
1.如果发现线型光束感烟火灾探测器的发射、接收窗口及反射器表面被灰尘或者油污污染，注意不要使用水（水难以清理油污）及其他化学药剂（可能损坏表面材料）除污。
2.具有报脏功能的探测器在报脏时应该及时清洁保养。没有报脏功能的探测器，应按产品说明书的要求进行清洁保养；产品说明书没有明确要求的，应每2年清洁或标定一次。
3.线型光束感烟火灾探测器每半年进行一次报警功能测试。
技能3 电气火灾监控器的保养
一、操作准备
1.电气火灾监控器。
2.吸尘器、细毛刷、抹布等清洁用品，除锈剂、凡士林。
3.《建筑消防设施维护保养记录表》。
二、操作程序
步骤1 使用钥匙打开箱门，将监控器主、备电源切断。
步骤2 用小毛刷将机柜（壳）内设备空隙和线材上的灰尘和杂质清扫出来，然后用吸尘器清理干净。
步骤3 用抹布将装置柜（壳）内设备和线材清洁干净，确保表面无污迹。如果发现机柜有水存在，应该用干燥的抹布擦拭干净，保证柜（壳）在干燥情况下才能通电。机壳外表面的指示灯、显示器应清洁干净，指示及字符清晰可见。
步骤4 检查线路接头处有无氧化或锈蚀痕迹，若有则应采取防潮、防锈措施，如镀锡和涂抹凡士林等。发现螺栓及垫片有生锈现象应予更换，确保接头连接紧密。
步骤5 保养结束后，给监控器送电，用钥匙将箱门锁闭。
步骤6 填写《建筑消防设施维护保养记录表》。
三、注意事项
1.保养工作完成后，保养人员需要仔细检查并确保没有异物落入且遗留在机柜（壳）内、电器元件及线路中，检查完成后方可上电。
2.保养工作完成后，应将设备恢复到正常工作状态。
技能4 可燃气体报警控制器的保养
一、操作准备
1.可燃气体报警控制器。
2.吸尘器、细毛刷、抹布等清洁用品，除锈剂、凡士林。
3.《建筑消防设施维护保养记录表》。
二、操作程序
步骤1 使用钥匙打开箱门，将控制器主、备电源切断。
步骤2 用小毛刷将机柜（壳）内设备空隙和线材上的灰尘和杂质清扫出来，然后用吸尘器清理干净。
步骤3 用抹布将装置柜（壳）内设备和线材清洁干净，确保表面无污迹。如果发现机柜有水存在，应该用干燥的抹布擦拭干净，保证柜（壳）在干燥情况下才能通电。机壳外表面的指示灯、显示屏应清洁干净，指示及字符清晰可见。
步骤4 检查线路接头处有无氧化或锈蚀痕迹，若有则应采取防潮、防锈措施，如镀锡和涂抹凡士林等。发现螺栓及垫片有生锈现象应予更换，确保接头连接紧密。
步骤5 保养结束后，给控制器送电，用钥匙将箱门锁闭。
步骤6 填写《建筑消防设施维护保养记录表》。
三、注意事项
1.保养工作完成后，保养人员需要仔细检查并确保没有异物落入且遗留在机柜（壳）内、电器元件及线路中，检查完成后方可上电。
2.保养工作完成后，应将设备恢复到正常工作状态。
