培训单元5 操作多线控制盘
【培训重点】
1.了解多线控制盘的工作原理。
2.熟练掌握多线控制盘的操作方法。
一、多线控制盘的工作原理
多线制控制盘也称作多线制手动控制盘或直接手动控制盘。

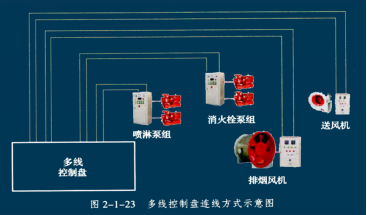

为确保操作受控消防设备的可靠性，对于一些重要联动 设备（如消防泵组、防烟和排烟风机）的控制，除采用联动控制方式外，火灾报警控制器还应采用多线控制盘控制方式，实现直接手动控制，其连线方式如图2-1-23所示。

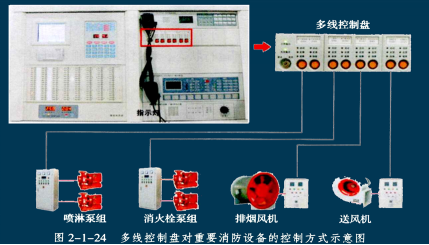

多线控制盘的操作按钮与消防泵组（喷淋泵组、消火栓泵组）、防烟和排烟风机的控制柜控制按钮直接用控制线或控制电缆连接，实现对现场设备的手动控制，如图2-1-24所示。
多线控制盘与火灾报警控制器连接，一台火灾报警控制器（联动型）可设置多个多线控制盘。
二、多线控制盘的操作方法
多线控制盘每个操作按钮对应一个控制输出，控制喷淋泵组、消火栓泵组、防烟和排烟风机等消防设备的启动，可根据需要按下目标操作按钮启动对应的消防设备。

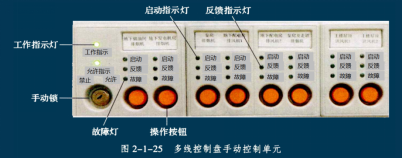

多线控制盘操作面板上设有多个手动控制单元，每个单元包括一个操作按钮和启动、反馈、故障三个状态指示灯，每个操作按钮均可控制具体设备的动作。每个操作按钮分别对应一个启动指示灯和一个反馈指示灯，分别用于提示按键状态、显示设备运行状态。多线控制盘的手动锁用于选择手动工作模式操作权限，“允许”和“禁止”状态可根据需要通过面板钥匙手动切换，如图2-1-25所示。
1.“允许”状态
在此状态下，工作指示灯处于绿灯运行状态，消防泵组、防烟和排烟风机等设备。
2.“禁止”状态
在此状态下，工作指示灯处于红灯运行状态，消防泵组、防烟和排烟风机等设备。
3.“启动”状态
通过多线控制盘可以手动直接启动不能通过多线控制盘手动直接启动。
如果“启动”指示灯处于闪烁状态，表示多线控制盘手动控制单元已发出启动指令，等待反馈；如果“启动”指示灯处于常亮状态，表示现场设备已启动成功。
4.“反馈”状态
如果“反馈”指示灯处于熄灭状态，表示现场设备启动信息没有反馈回来；如果“反馈”指示灯处于常亮状态，表示现场设备已启动成功并将启动信息反馈回来。
5.“故障”状态
如果“故障”指示灯处于熄灭状态，表示多线控制盘功能处于正常状态；如果“故障”指示灯处于黄色常亮状态，表示多线控制盘功能处于异常状态。
【技能操作】
操作多线控制盘
一、操作准备
1.多线控制盘。
2.火灾自动报警系统图，设置火灾自动报警系统的建筑平面图，消防设备联动逻辑说明或设计要求，设备使用说明书，《建筑消防设施巡查记录表》。
二、操作程序
以通过多线控制盘手动启动地下室发电机房排烟机
步骤1 接通电源，多线控制盘正常运行。

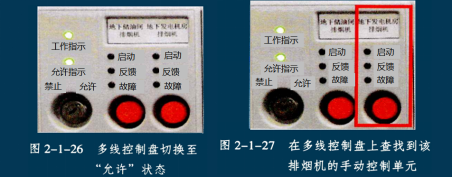

步骤2 通过面板钥匙将手动工作模式操作权限由“禁止”切换至“允许”状态，“允许”指示灯常亮，如图2-1-26。
步骤3 在多线控制盘上查找到控制该排烟机的手动控制单元， 如图2-1-27所示。
步骤4 按下控制该地下室发电机房排烟机的启动操作按钮，如果“启动”指示灯处于闪烁状态，表示多线控制盘手动控制单元已发出启动指令，等待反馈；当“启动”指示灯处于常亮状态时，表示现场排烟机已启动成功。当“反馈”指示灯处于常亮状态时，表示现场排烟机已启动成功并将启动信息反馈回来，如图2-1-28所示。
步骤5 操作结束后，将系统恢复到正常工作状态。
步骤6 填写《建筑消防设施巡查记录表》。
三、注意事项
多线控制盘的手动启动与消防联动控制器是否正常无关，只需确保多线控制盘的电源打开，手动工作模式处于“允许”状态。
培训单元6
测试线型火灾探测器的火警和故障报警功能
【培训重点】
1.了解线型火灾探测器的分类与工作原理。
2.了解线型火灾探测器的选择要求。
3.了解线型火灾探测器的设置要求。
4.掌握线型感烟、感温火灾探测器火警和故障报警功能的测试方法。
一、线型火灾探测器的分类与工作原理
线型火灾探测器是相对于点型火灾探测器而言的，是指连续探测某一路线周围火灾参数的火灾探测器，主要分为线型感烟火灾探测器和线型感温火灾探测器等类型。
1.线型光束感烟火灾探测器

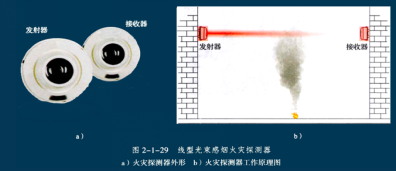

线型光束感烟火灾探测器是指应用光束被烟雾粒子吸收而减弱的原理探测火灾的线型感烟探测器，包括发射器和接收器两部分，如图2-1-29a所示。发射器和接收器相对安装，当探测器光路上出现烟雾时，会使到达接收器的信号减弱。当减光率达到预设值时，探测器就会产生报警信号，如图2-1-29b所示。
线型光束感烟火灾探测器分为激光光束线型感烟火灾探测器和红外光束线型感烟火灾探测器两种类型，目前广泛使用的是红外光束线型感烟火灾探测器。红外光束线型感烟火灾探测器又分为对射型和反射型两种。
2.线型感温火灾探测器
（1）线型感温火灾探测器工作原理
线型感温火灾探测器是指对某一连续线路周围温度和／或温度变化响应的线型火灾探测器。它是将温度值信号或温度单位时间内变化量信号转换为电信号并输出报警信号以达到探测火灾的目的。

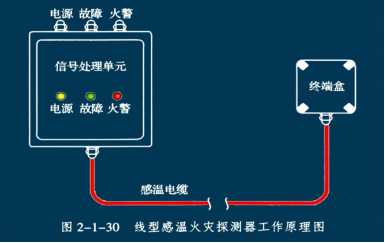

线型感温火灾探测器由敏感部件和与其相连接的信号处理单元及终端组成，如图2-1-30所示。敏感部件可分为感温电缆、空气管、感温光纤、光纤光栅及其接续部件、点式感温元件及其接续部件等。
（2）线型感温火灾探测器的种类
线型感温火灾探测器主要按以下方法分类：
1）按敏感部件形式分类。按敏感部件形式可分为缆式（图2-1-31）、空气管式、分布式光纤、光栅光纤和线式多点型线型感温探测器。
2）按动作性能分类。按动作性能可分为定温、差温和差定温线型感温探测器。
3）按可恢复能分类。可分为可恢复式和不可恢复式线型感温探测器。
4）按定位方式分类。按定位方式可分为分布定位和分区定位线型感温火灾探测器。
5）按探测报警功能分类。按探测报警功能可分为探测型和探测报警型线型感温火灾探测器。
二、线型火灾探测器的选择
1.线型光束感烟火灾探测器
（1）无遮挡的大空间或有特殊要求的房间，宜选择线型光束感烟火灾探测器。
（2）符合下列条件之一的场所，不宜选择线型光束感烟火灾探测器：
1）有大量粉尘、水雾滞留的场所。
2）可能产生蒸气和油雾的场所。
3）在正常情况下有烟滞留的场所。
4）固定探测器的建筑结构由于振动等原因会产生较大位移的场所。
2.线型缆式感温火灾探测器
下列场所或部位，宜选择线型缆式感温火灾探测器：
（1）电缆隧道、电缆竖井、电缆夹层、电缆桥架。
（2）不易安装点型探测器的夹层、闷顶。
（3）各种皮带输送装置。
（4）其他因环境恶劣不适合点型探测器安装的场所。
3.线型光纤感温火灾探测器
下列场所或部位，宜选择线型光纤感温火灾探测器：
（1）除液化石油气外的石油储罐。
（2）需要设置线型感温火灾探测器的易燃易爆场所。
（3）需要实时监测环境温度的地下空间等场所。
（4）公路隧道、敷设动力电缆的铁路隧道和城市地铁隧道等。
4.线型定温火灾探测器
选择线型定温火灾探测器，应保证其不动作温度符合设置场所的最高环境温度要求。
