模块二-项目培训3：其他消防设施操作（二）
培训项目3 其他消防设施操作
风机电气控制柜的主要功能：
1.指示功能
面板共设有三处指示信息：电源指示灯，控制柜通电时点亮；运行指示灯，风机运转时点亮；手／自动转换开关，通过开关指向指示当前风机处于手动或自动控制状态。
2.转换功能
（1）手／自动转换
当手／自动转换开关处于“手动”位时，风机只能通过控制柜启／停按钮现场控制，消防控制室远程手动和自动联动控制失效；当开关处于“自动”位时，则反之。
（2）主／备电供电转换
控制柜内设有双电源转换开关，如图2-3-21所示。当控制按钮处于“自动”位时，主电源发生故障，备用电源能自动投入使用，主电源恢复后自动切回主电源供电；当控制按钮处于“手动”位时，主／备电自切自投失效，此时，只能通过人工进行供电状态切换。
3.风机启／停功能
当手／自动转换开关处于“手动”位时，按下控制柜面板启动按钮，风机能够受控启动；按下停止按钮，风机受控停止运转。
4.其他功能
有的风机控制柜还设有电压指示、电流指示、故障指示、报警、保护等功能，具体请参阅产品说明资料。
【技能操作】
手动操作防烟排烟系统
一、操作准备
1.机械加压送风系统，机械排烟系统，火灾自动报警及联动控制系统。
2.电工手套、梯具等检查、测试工具。
3.系统设计文件，产品使用说明书，《建筑消防设施巡查记录表》。
二、操作程序
步骤1 检查确认各系统处于完好有效状态。
步骤2 切换风机控制柜工作状态。
（1）打开风机控制柜柜门，将双电源转换开关置于手动控制模式，并切换为备用电源供电状态。
（2）将控制柜面板手／自动转换开关置于“手动”位。
（3）实施手动启／停风机操作。
（4）将双电源转换开关置于自动控制模式，观察主电源应能自动投入使用。
（5）手／自动转换开关恢复“自动”位。
步骤3 现场手动操作常闭式加压送风口。
（1）检查确认防烟风机控制柜处于“自动”运行模式，消防控制室联动控制处于“自动允许”状态。
（2）打开送风口执行机构护板，找到执行机构钢丝绳拉环，用力拉动，观察常闭式加压送风口应能打开，如图2-3-22所示。
（3）观察送风机启动情况和消防控制室信号反馈情况。
（4）将风机控制柜置于“手动”运行模式，手动停止风机 运行，分别实施送风口复位、消防控制室复位操作。
（5）将风机控制柜恢复“自动”运行模式。
步骤4 手动操作排烟系统组件。
（1）检查确认排烟风机控制柜处于“自动”运行模式， 消防控制室联动控制处于“自动允许”和“手动允许”状态。
（2）现场手动操作自动排烟窗和挡烟垂壁，观察其动作情况和消防控制室信号反馈情况。图2-3-23为自动排烟窗现场手动按钮，图2-3-24为活动式挡烟垂壁控制器。
（3）在消防控制室手动启动排烟口，观察排烟风机启动和消防控制室信号反馈情况。
（4）将风机控制柜置于“手动”运行模式，手动停止风机运行，分别实施排烟口复位、消防控制室复位操作。
（5）将风机控制柜恢复“自动”运行模式。
步骤5 记录检查测试情况。
三、注意事项
1.涉电作业应注意安全，观察到风机异常振动、声响及电动机反转时，应立即停止相关设备。
2.部分检查测试项目宜与消防控制室配合进行。
3.风机长时间运转时，应确保相应区域的送风（排烟）口处于开启状态。
培训单元4
手动、机械方式释放防火卷帘
【培训重点】
1.了解防火卷帘的分类和主要组成。
2.掌握防火卷帘的操作与控制方式。
3.熟练掌握防火卷帘的手动和机械释放方法。
一、防火卷帘的分类
防火卷帘是在一定时间内连同框架能满足耐火稳定性和完整性要求的卷帘，是建筑防火分隔的措施之一。防火卷帘一般设置在电梯厅、自动扶梯周围，中庭与楼层走道、过厅相通的开口部位，生产车间中大面积工艺洞口以及设置防火墙有困难的部位等。
防火卷帘通常可按照材质、帘面数量、启闭方式等进行分类，如图2-3-25所示。
1.按材质分类
防火卷帘按材质可分为钢质防火卷帘、无机纤维复合防火卷帘和特级防火卷帘。
（1）钢质防火卷帘

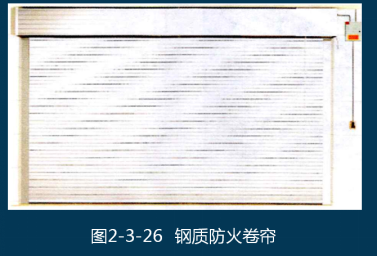

钢质防火卷帘是指用钢质材料做帘板（面）、导轨、座板、门楣、防护罩（箱体）等，并配以卷门机和控制箱所组成的能符合耐火完整性要求的卷帘，如图2-3-26所示。
钢质防火卷帘也称为普通防火卷帘，包括符合耐火完整性要求的钢质防火卷帘，以及符合耐火完整性要求和防烟性能要求的钢质防火防烟卷帘。
普通防火卷帘不能满足隔热性能要求，需要增加独立的防护冷却系统保护（或水幕冷却系统保护），才能应用于防火分隔部位。
（2）无机纤维复合防火卷帘
无机纤维复合防火卷帘是指用无机纤维材料做帘面（内配不锈钢丝或不锈钢丝绳），用钢质材料做夹板、导轨、座板、门楣、防护罩（箱体）等，并配以卷门机和控制箱所组成的符合耐火完整性要求的卷帘，如图2-3-27所示。无机纤维复合防火帘由于不具备隔热性，实际上已经停用。
（3）特级防火卷帘
特级防火卷帘是指用钢质材料或无机纤维材料做帘面，用钢质材料做导轨、座板、夹板、门楣、防护罩（箱体）等，并配以卷门机和控制箱所组成的符合耐火完整性、隔热性和防烟性能要求的卷帘。

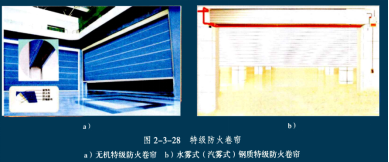

特级防火卷帘可以应用于防火分隔部位，局部代替防火墙或防火隔墙。主要包括无机特级防火卷帘和水雾式（汽雾式）钢质特级防火卷帘，如图2-3-28所示。
2.按帘面数量分类
防火卷帘按帘面数量可分为单帘面防火卷帘和双帘面防火卷帘。单帘面防火卷帘主要有钢质防火卷帘、水雾式（汽雾式）钢质特级防火卷帘；双帘主要有无机特级防火卷帘。
3.按启闭方式分类
防火卷帘按启闭方式可分为垂直式防火卷帘、侧向式防火卷帘、水平式防火卷帘。

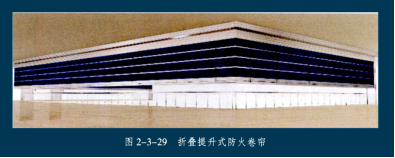

垂直式防火卷帘包括卷筒式和提升式。卷筒式是目前的主流形式，帘片跟随卷轴转动，平时收纳在防护罩（箱体）内，火灾时自动下降；提升式是将帘面以折叠的方式提升（也称为折叠提升式），通过钢丝绳将帘面折叠收纳在防护罩 （箱体）内，发生火灾时自动下降，可成弧度或转角安装，且可以适应较大跨度。折叠提升式防火卷帘如图2-3-29所示。
侧向式防火卷帘、水平式防火卷帘由于在发生火灾时不能自动关闭，应用受到限制。水平式防火卷帘不能应用温控释放装置，无法采用防护冷却系统和水雾保护，目前已基本 淘汰。侧向式防火卷帘如图2-3-30所示。
二、防火卷帘的组成
防火卷帘主要由卷门机、帘板（面）、座板、卷轴、导轨、 防护罩（箱体）、控制器、手动按钮盒、温控释放装置等组成。
1.卷门机

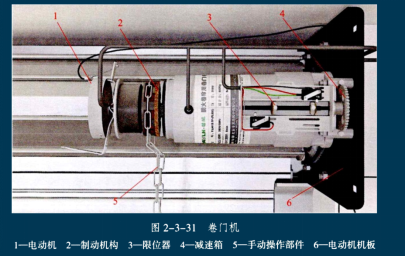

防火卷帘的卷门机由电动机、电动机机板、减速箱、制动机构、限位器、手动操作部件组成，用于驱动防火卷帘的收卷和下放。卷门机的主要部件如图2-3-31所示。
（1）电动机机板固定在洞口的两端，电动机、卷轴固定在电动机机板上。
（2）减速箱的功能是限制电动机卷轴的下放速度，在卷帘下放时，能使之匀速下放。
（3）限位器的功能是限制防火卷帘的上升和下降高度，防止帘面过度上升和下降。限位器跟随链轮移动，达到上限位和下限位时向控制器发出停止指令。
（4）制动机构包括电磁刹车和刹车盘。在没有启动的情况下，电磁刹车紧压刹车盘，依靠摩擦力咬合一体，刹车盘和电动机卷轴相连，通过电动机卷轴、链轮锁定帘面卷轴，帘面不会上升或下降。
（5）手动操作部件也称为手拉拉链，安装防火卷帘后，拉动手动操作部件来调试限位器的最高位置和最低位置。当卷门机电动机卡死时，也可拉动手动操作部件解决电动机卡死问题。
2.帘板（面）

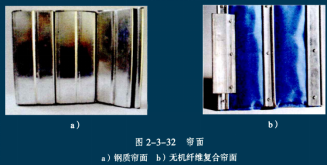

帘板（面）的功能是在防火卷帘下放后封堵洞口，阻止火灾蔓延和控制烟雾扩散。根据帘面材质可分为钢质帘面、无机纤维复合帘面和其他材质帘面。钢质帘面、无机纤维复合帘面如图2-3-32所示。
3.座板

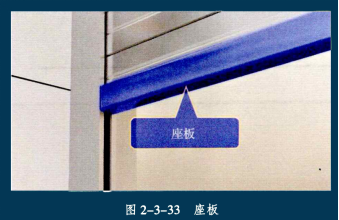

座板安装在帘面底部，并具有一定的质量，如图2-3-33所示。在电动机刹车盘释放后，座板可以带动帘面自重下放。
4.卷轴

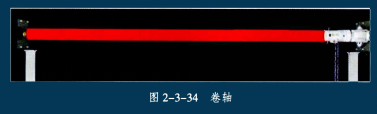

卷轴支撑在电动机机板的轴承上，如图2-3-34所示，可绕轴承转动，卷门机通过传动链轮带动卷轴转动，帘面通过挂钩固定在卷轴上，卷轴转动时，卷绕帘面，实现帘面的收卷和下放。对于折叠提升式防火卷帘，则是卷轴带动钢丝绳，由钢丝绳提升或者下放帘面。
5.导轨

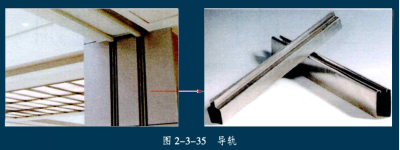

导轨安装在洞口两侧，用于限制帘面的移动方向，如图2-3-35所示。侧移式防火卷帘一般只有顶部导轨。
6.防护罩（箱体）

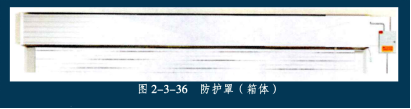

防护罩（箱体）一般由钢质帘片制成，把卷轴、帘面等包裹在内，如图2-3-36所示。
7.控制器

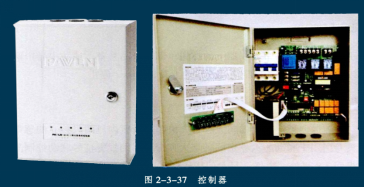

控制器的主要功能是接收启动指令，控制卷门机下放或收卷帘面，并反馈相关信号至消防控制中心。控制器如图2-3-37所示。
8.手动按钮盒
手动按钮盒是控制器配套部件，安装在卷帘洞口的两侧，如图2-3-38所示，用于控制防火卷帘的上升和下降，同时具备停止功能。手动按钮盒底边距地高度宜为1.3～1.5m。
9.温控释放装置
是一种温控连锁装置，如图2-3-39所示。当温控释放装置的感温元件周围的温度达到73±0.5℃时，温控释放装置动作，牵引开启卷门机的制动机构，松开刹车盘，卷帘依靠自重下降关闭。温控释放装置具备手动释放功能，可以通过手动方式拉开卷帘电动机的制动机构，松开刹车盘，使卷帘依靠自重下降关闭。
三、防火卷帘的操作与控制方式
防火卷帘具有现场手动电控、自动控制、消防控制室远程手动控制、温控释放控制、速放控制、现场机械控制和限位控制等几种主要控制方式。
1.现场手动电控
通过手动操作防火卷帘控制器上的按钮（部分产品具备）或防火卷帘两侧设置的手动控制按钮，以电控方式控制防火卷帘的上升、下降、停止。
2.自动控制
（1）对于疏散通道上设置的防火卷帘，由防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号联动控制防火卷帘下降至距楼板面1.8m处；由任一只专门用于联动防火卷帘的感温火灾探测器的报警信号联动控制防火卷帘下降到楼板面。在卷帘的任一侧距卷帘纵深0.5~5m内应设置不少于2只专门用于联动防火卷帘的感温火灾探测器。
（2）对于非疏散通道上设置的防火卷帘，由防火卷帘所在防火分区内任两只独立火灾探测器的报警信号作为防火卷帘下降的联动触发信号，联动控制防火卷帘直接下降到楼板面。

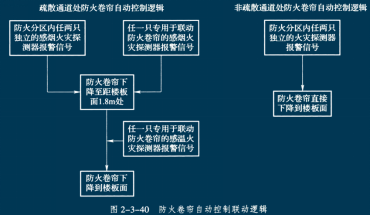

上述两种类型的防火卷帘自动控制逻辑如图2-3-40所示。
3.消防控制室远程手动控制

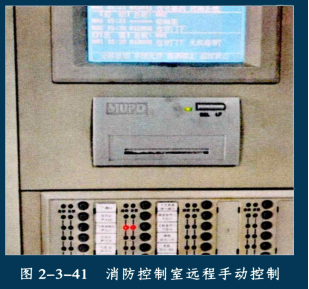

通过消随控制室消防联动控制器可手动控制防火卷帘的降落，如图2-3-41所示。
4.温控释放控制
防火卷帘应装配温控释放装置，如图2-3-42所示。当温控释放装置的感温元件周围温度达到73℃±0.5℃时，温控释放装置动作，卷帘依自重自动下降至全闭。
5.速放控制
防火卷帘卷门机具有依靠防火卷帘自重恒速下降的功能，可通过控制器速放控制装置在卷门机电源发生故障时启动速放装置，或人工拉动手动速放装置（钢丝绳拉环，图2-3-43），使防火卷帘依靠自重下降。
6.现场机械控制
防火卷帘卷门机上设有手动拉链，可通过人工拉动拉链控制卷帘升降，如图2-3-44所示。
7.限位控制
当防火卷帘启、闭至上、下限位时，卷门机自动停止。
【技能操作】
手动、机械方式释放防火卷帘
一、操作准备
1.防火卷帘，火灾自动报警和联动控制系统。
2.防火卷帘手动按钮盒专用钥匙、旋具（俗称起子、螺丝刀，以下用俗称螺丝刀）等。
3.《建筑消防设施巡查记录表》。
二、操作程序
步骤1 检查确认各系统处于完好有效状态。
步骤2 手动释放防火卷帘。
（1）使用专用钥匙解锁防火卷帘手动控制按钮，设有保护罩的应先打开保护罩；将消防联动控制器设置为“手动允许”状态。
（2）按下防火卷帘控制器或防火卷帘两侧设置的手动按钮盒按钮，控制防火卷帘下降、停止与上升，观察防火卷帘控制器声响、指示灯变化和防火卷帘运行情况。

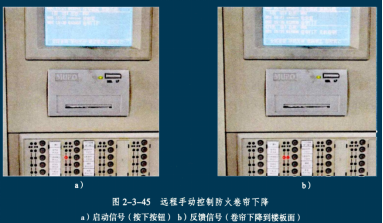

（3）按下消防控制室联动控制器手动按钮远程控制防火卷帘下降，观察信号反馈情况，如图2-3-45所示。
（4）进行相关系统复位操作，记录系统检查情况。
步骤3 机械方式释放防火卷帘。
（1）将手动拉链从防护罩（箱体）内取出，使其处于自然下垂状态。
（2）操作手动拉链控制防火卷帘下降与上升。
（3）操作手动速放装置，观察防火卷帘速放控制的有效性。
（4）复位相关设备，记录系统检查情况。
三、注意事项
1.操作过程中，应注意观察防火卷帘运行的平稳性以及与地面的接触情况。运行过程中不应出现卡滞、振动和异常声响，不允许有脱轨和明显的倾斜现象。使用手动拉链操作卷帘启、闭时，不应出现滑行撞击现象。一旦出现前述情况，应立即停止卷帘并切断电源，排除故障后再行操作。
2.拉链操作动作幅度不宜过大，切勿生拉硬拽，严防拉链与 防护罩（箱体）之间发生刮擦。在电动运行时，严禁拉动拉链，以免损坏机件。
3.操作过程中，卷帘下严禁站人、置物和有人员通过。
