模块二-项目培训2：自动灭火系统操作（二）
培训项目2 自动灭火系统操作
1.消防增（稳）压设施的分类
（1）按稳压工作形式分类

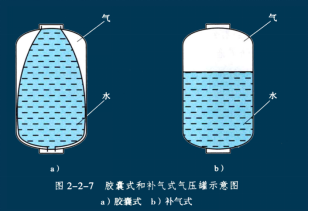

按稳压工作形式可分为胶囊式消防稳压设施、补气式消防稳压设施、消防无负压（叠压）稳压设施。其中，胶囊式消防稳压设施的气压罐内设有胶囊，使用时气、水分离，如图2-2-7a所示；补气式消防稳压设施的气压罐内不设胶囊， 使用时气、水共存，如图2-2-7b所示；无负压（叠压）稳压设施直接串接到有压管网上取水，能有效利用其管网压力并且不产生负压危害。
（2）按安装位置分类

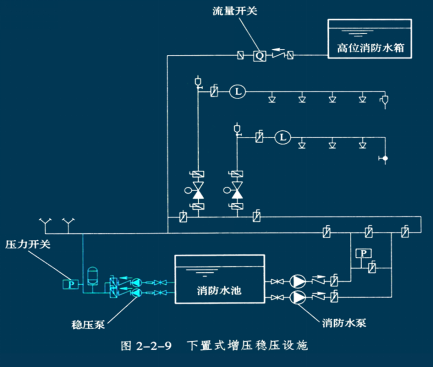

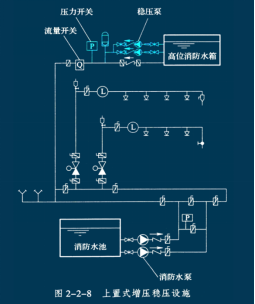

按安装位置可分为上置式和下置式两种，如图2-2-8、图2-2-9所示。采用上置式时配用的稳压泵扬程低，气压水罐充气压力小，但对隔振要求较高；采用下置式时由于气压罐内的供水压力是借罐内的压缩空气来维持，因此，不仅能保证灭火设备处所需的水压，而且罐体的安装高度还不受限制，可设置在建筑物的任何部位，当高位消防水箱间的面积有限时，可采用这种布置形式。
（3）按气压罐设置方式

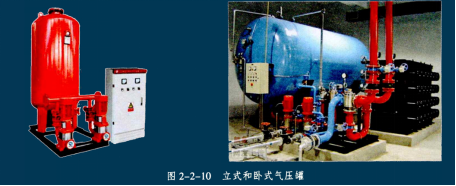

按气压罐设置方式可分为立式和卧式两种，如图2-2-10所示。
（4）按所服务的系统分类
按所服务的系统可分为消火栓用、自动喷水灭火系统用和消火栓与自动喷水灭火系统合用消防增（稳）压设施等。
三、消防泵组电气控制柜的功能、面板组成与操作控制
1.消防泵组电气控制柜功能
根据系统操作控制和维护管理的需要，湿式、干式自动喷水灭火系统电气控制柜主要具备启／停泵、主／备泵切换、手／自动转换、双电源切换、巡检、保护、反馈、机械应急启动等功能。
（1）启／停泵功能
控制柜设置有手动启／停每台消防水泵的按钮，并设有远程控制消防水泵启动的输入端子。消防水泵启动运行和停止应正常，指示灯、仪表显示应正常。
（2）主／备泵切换功能
当主泵发生故障时，备用泵自动延时投入。水泵启动时间不应大于2min。
（3）手／自动转换功能
在自动状态下，可自动或远程手动启动水泵，多线控制盘远程停止水泵。在手动状态下，可通过控制柜启／停按钮启动、停止水泵。
（4）双电源切换功能
控制柜应具备双电源自动切换功能。消防水泵使用的电源应采用消防电源，双电源切换装置可设置在消防泵组电气控制柜附近，也可以设置在消防泵组电气控制柜内。
（5）巡检功能
具备定期自动巡检和人工手动巡检等功能。大功率消防水泵可以采用变频运行等方式缓减水泵启动时对电网及管网的冲击。
（6）保护功能
控制柜应具有过载保护、短路保护、过压保护、缺相保护、欠压保护、过热保护功能。出现以上状况时，消防泵组电气控制柜故障灯常亮，并发出故障信号。
（7）反馈功能
控制柜应具有将泵启、泵停、泵故障、手／自动状态等信号反馈至消防控制室报警主机的功能。
（8）机械应急启动功能
控制柜应具有机械应急启动功能。在控制柜内的控制线路发生故障时可由具有管理权限的人员在紧急时启动消防水泵。
2.消防泵组电气控制柜面板组成

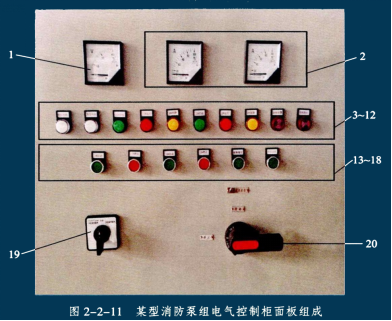

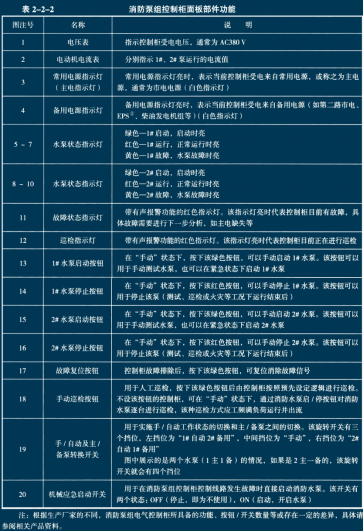

以某型消防泵组电气控制柜为例其面板组成如图2-2-11所示，各部件功能说明见表2-2-2。
3.消防泵组电气控制柜操作控制与工作状态见表2-2-3。
【技能操作】
操作消防泵组电气控制柜
一、操作准备
操作消防泵组电气控制柜
1.湿式、干式自动喷水灭火系统。
2.电工手套。
3.《建筑消防设施巡查记录表》。
二、操作程序
步骤1 检查确认系统处于完好有效状态。

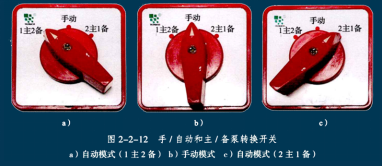

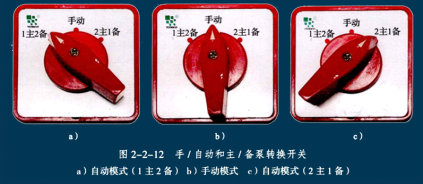

步骤2 操作控制柜面板实施手／自动切换和主／备泵切换。如图2-2-12所示，转换开关处于中间挡位时，代表手动运行状态，消防水泵启／停通过控制柜面板启动／按钮进行操作，自动控制失效。
转换开关旋至左挡位时，代表1#泵为主泵、2#泵为备用泵，简称为1主2备；转换开关旋至右挡位时，代表2#泵为主泵、1#泵为备用泵，简称为2主1备。无论转换开关处于左挡位还是右挡位，均代表自动运行状态。此时，系统能够实现主泵自动启动的功能，控制柜面板手动控制失效。运行过程中，当主泵发生故障时，备用泵能够自动投入运行。

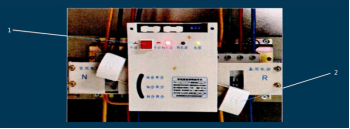

步骤3 实施主／备电切换操作。以某型双电源转换开关（图2-2-13）为例，其主／备电切换操作如下：
（1）检查确认当前为常用电源供电状态（N合R分），N电源（常用电源）指示灯点亮。
（2）将运行模式切换按钮1置于手动模式。
（3）旋转手柄2至备用电源供电状态（N分R合）， 观察N电源指示灯熄灭，R电源（备用电源）指示灯点亮。
（4）旋转手柄2至常用电源供电状态，将运行模式开关切换为自动模式。
注：对于自投自复型转换开关，可在手动切换至备用电源供电后，直接将运行模式开关切换回自动模式，转换开关能自动恢复为常用电源供电。
步骤4 分别模拟主电和主泵故障，测试备电和备泵自动投入运行情况。
（1）检查确认双电源转换开关处于自动运行模式，切断主电源，观察备用电源自投后恢复主电源供电。

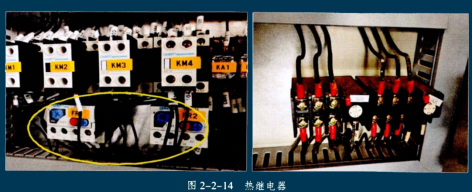

（2）确认控制柜处于自动运行模式，采用末端试水装置处放水等方式使压力开关动作。主泵启动并运转平稳后模拟主泵故障（切断主泵开关或模拟主泵热继电器动作，热继电器见图2-2-14），观察备用泵应能自动投入运转，手动停泵后使系统恢复正常运行状态。
步骤5 实施手动启动、停止消防水泵操作。
（1）确认控制柜处于手动运行模式。
（2）按下任一消防水泵启动按钮，观察仪表、指示灯、电动机运转等情况。
（3）按下对应的消防水泵停止按钮，观察仪表、指示灯、电动机运转等情况。
（4）控制柜恢复自动运行模式。
步骤6 记录检查测试情况。
三、注意事项
1.消防水泵启动后，要密切注意控制柜、消防水泵、管网等设备运行情况，观察控制柜面板指示信息、电动机运转情况、消防水泵进出水管路压力是否正常，电动机和管网是否有异常振动或声响等。如遇异常情况，应紧急停车，并在运行记录表上记下运行情况，需要维修的应尽快报修。
2.长时间启泵操作时，应打开试水管路阀门或开启用水设备，形成泄水通道。
3.爱护设施设备，操作时应力度恰当、动作准确、挡位转换清晰柔和，杜绝长按不放、野蛮换挡等操作。涉电作业要注意安全，严守操作规程。
4.控制柜在平时应使消防水泵处于自动启泵状态。
