模块二-项目培训3：其他消防设施操作（一）
培训项目3 其他消防设施操作
培训单元1 使用消防电话
【培训重点】
1.了解消防电话系统的组成和分类。
2.了解消防电话系统的工作状态。
3.掌握消防电话的使用方法。
一、消防电话系统的组成和分类
消防电话系统是用于消防控制室与建／构筑物中各部位，尤其是消防泵房、防排烟机房等与消防作业有关的场所间通话的电话系统。当发生火灾报警时，它可以提供方便快捷的通信手段。
消防电话系统由消防电话总机、消防电话分机、消防电话插孔、消防电话手柄和专用消防电话线路组成，分为总线制和多线制两种形式。
1.消防电话总机

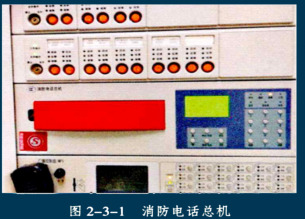

消防电话总机应设置在消防控制室内，可以组合安装在柜式或琴台式的火灾报警控制柜内，如图2-3-1所示。消防电话总机具有通话录音、信息记录查询、自检和故障报警灯功能。消防电话总机应能与所有消防分机电话、电话插孔之间互相呼叫与通话，并显示每部分机或电话插孔的位置。处于通话状态的消防电话总机能呼叫任意一部及以上消防电话分机，被呼叫的消防电话分机摘机后，能自动加入通话。消防电话总机能终止与任意消防电话分机的通话，且不影响与其他消防电话分机的通话。
2.消防电话分机

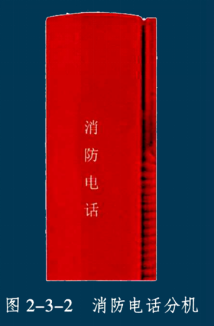

消防电话分机本身不具备拨号功能，如图2-3-2所示，使用时操作人员将话机手柄拿起即可与消防总机通话。通过消防电话分机可迅速实现对火灾的人工确认，并可及时掌握火灾现场情况，便于指挥灭火工作。消防电话分机可分为固定式和移动便携式。固定式消防电话分机有被叫振铃和摘机通话的 功能，主要用于跟消防控制室电话总机进行通话使用。
3.消防电话插孔

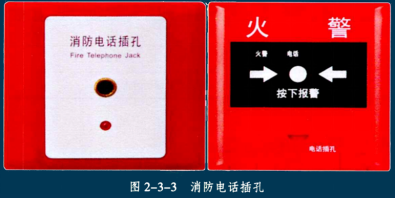

消防电话插孔需要通过电话手柄配套使用，可与电话总机进行通话，手动火灾报警按钮也可带有电话插孔，如图2-3-3所示。使用时，操作人员将手柄连接线的插头插入电话插孔可以与消防电话总机进行通话。
4.消防电话手柄

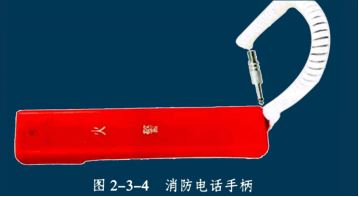

消防电话手柄为移动便携式电话，主要是插入电话插孔或手动火灾报警按钮电话插孔与电话总机进行通话，如图2-3-4所示。
二、识别消防电话系统的工作状态

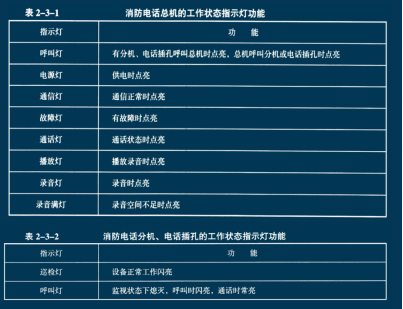

消防电话系统设置工作状态指示灯，通过指示灯可以直观地了解消防电话总机、电话分机等设备工作是否正常。消防电话总机和消防电话分机、电话插孔的工作状态指示灯功能分别见表2-3-1和表2-3-2。
三、消防电话系统的使用方法
1.消防电话系统的基本功能
（1）消防电话总机能为消防电话分机和消防电话插孔供电，可呼叫任意一部消防电话分机，并能同时呼叫至少两部消防电话分机。消防电话总机呼叫时能显示出被呼叫消防电话分机的状态和位置。
（2）收到消防电话分机呼叫时，消防电话总机在3s内发出声、光呼叫指示信号，指示该消防电话分机为呼叫状态，声指示信号能手动消除。消防电话总机与消防电话分机接通后，声、光呼叫指示信号自动消除，消防电话总机显示该消防电话分机为通话 状态。消防电话总机或消防电话分机挂机后，指示通话状态的光信号自动消除。
（3）处于通话状态的消防电话总机，当有其他消防电话分机呼入时，发出声、光呼叫指示信号，通话不受影响。消防电话总机在通话状态下可以允许或拒绝其他呼叫消防电话分机加入通话。
（4）消防电话总机有录音功能，进行通话时，录音自动开始，并有光信号指示，通话结束，录音自动停止。
2.消防电话系统的操作方法

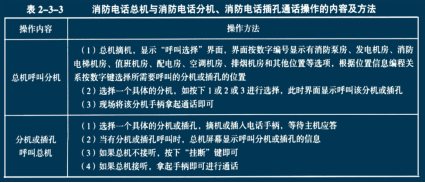

消防电话总机与消防电话分机、消防电话插孔通话操作的内容及方法见表2-3-3。
【技能操作】
使用消防电话
一、操作准备
使用消防电话
1.消防电话总机、消防电话分机和消防电话插孔。
2.消防电话系统设计文件，设置消防电话系统的建筑平面图，消防电话安装使用说明书，《建筑消防设施巡查记录表》。
二、操作程序

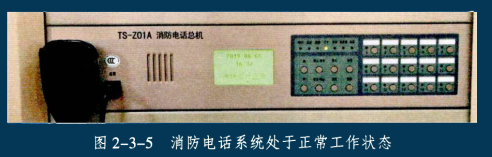

步骤1 将消防电话总机与至少三部消防电话分机和消防电话插孔连接，使消防电话总机与所连的消防电话分机、消防电话插孔处于正常监视状态，如图2-3-5所示。消防电话总机屏幕上显示“系统运行正常”和当前日期、时间，绿色工作指示灯常亮。
步骤2 消防电话总机呼叫消防电话分机并通话。以呼叫编号为13号的消防水泵房消防电话分机为例。

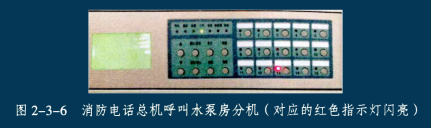

（1）拿起消防电话主机话筒，按下键盘区的第13号按键，屏幕显示消防电话总机呼叫13号消防电话分机，按键对应的红色指示灯闪亮，消防水泵房消防电话分机将振铃，消防电话主机话筒听到回铃音，如图2-3-6所示。

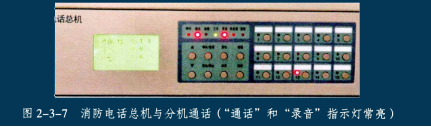

（2）拿起消防水泵房消防电话分机话筒，便可与消防电话主机通话，通话时语音应清晰。屏幕显示消防电话总机与13号消防电话分机正在通话中。消防电话总机对通话自动录音，呼叫时间被记录保存，主机“通话”和“录音”指示灯常亮，如图2-3-7所示。
（3）要挂断通话的消防电话分机，只需再按下其所对应的按键，也可按“挂断”键挂断，还可通过将消防电话主机话筒或消防电话分机话筒挂机的方式来挂断通话。通话结束，消防电话系统恢复正常工作状态。
步骤3 消防电话分机呼叫消防电话总机并通话。

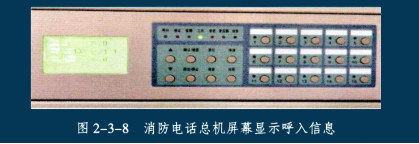

（1）消防水泵房消防电话分机摘机后可听到回铃音，消防电话总机屏幕显示呼入的是编号为13号消防水泵房消防电话分机，如图2-3-8所示。

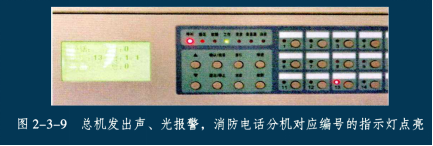

消防电话总机发出声、光报警，呼叫灯点亮，呼叫时间被记录保存，消防电话分机对应的红色指示灯闪亮，如图2-3-9所示。

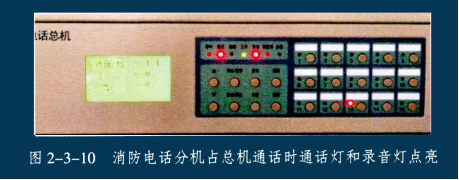

（2）取下消防电话总机听筒，声、光报警停止，即可与消防电话分机通话，通话语音应清晰。此时通话灯亮，消防电话总机对通话自动录音，如图2-3-10所示。
（3）将消防电话分机话筒挂机，挂断通话，消防电话系统恢复正常工作状态。
步骤4 消防电话手柄拨打消防电话总机。将消防电话手柄连接线端部插头插入任意一个消防电话插孔，可自动呼叫消防电话总机，同时消防电话手柄中有提示音，消防电话总机应答后，通话语音应清晰。
步骤5 填写《建筑消防设施巡查记录表》。
培训单元2
使用消防应急广播
【培训重点】
1.了解消防应急广播系统的组成和基本功能。
2.了解消防应急广播系统的工作状态。
3.掌握消防应急广播系统的使用方法。
4.熟练掌握使用消防应急广播设备录制、播放疏散指令，使用话筒广播紧急事项的操作方法。
一、消防应急广播系统的组成
消防应急广播系统是火灾情况下用于通告火灾报警信息、发出人员疏散语音指示及发生其他灾害与突发事件时发布有关指令的广播设备，也是消防联动控制设备的相关设备之一。
消防应急广播系统主要由消防应急广播主机、功放机、分配盘、输出模块、音频线路及扬声器等组成。发生火灾时，消防控制室值班人员打开消防应急广播功放机主、备电开关，通过操作分配盘或消防联动控制器面板上的按钮选择播送范围，利用麦克风或启动播放器对所选择区域进行广播。广播时，系统自动录音。
消防应急广播系统的线路应独立敷设并有耐热保护，不应和其他线路同槽或同管敷设。
1.消防应急广播主机
消防应急广播主机是进行应急广播的主要设备，非事故情况下也可通过外部输入音源信号 （如CD/MP3播放器、调谐器等）进行背景音乐广播。消防应急广播主机应设置在消防控制室内，可以组合安装在柜式或琴台式的火灾报警控制柜内，如图2-3-11所示。
2.消防应急广播功放机

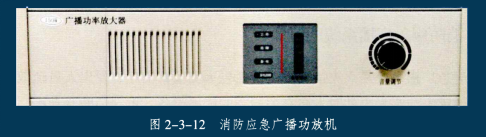

消防应急广播功放机也称消防应急广播功率放大器，是消防应急广播系统的重要组成部分，是一种将来自信号源的电信号进行放大以驱动扬声器发出声音的设备，使用时需配接CD或MP3播放器，如图2-3-12所示。
3.消防应急广播分配盘
消防应急广播分配盘可以外接两个扩展键盘， 用以增大控制区域数量，还可以同时接入两路功放。可手动和自动控制应急广播分区，手动操作优先，实现正常广播与应急广播的转换，还能自动巡检广播线断路、短路故障。
4.扬声器

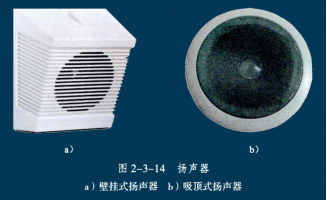

扬声器一般分为壁挂式扬声器和吸顶式扬声器，如图2-3-14所示。
二、消防应急广播的基本功能
1.应急广播功能
消防应急广播能按预定程序向保护区域广播火灾事故有关信息，广播语音清晰，距扬声器正前方3m处应急广播的播放声压级不小于65dB，且不大于115dB。
2.故障报警功能
消防应急广播发生故障时，能在100s内发出故障声、光信号。
3.自检功能
消防应急广播能手动检查本机音响器件、面板所有指示灯和显示器的功能。
4.电源功能
主电源、备用电源能自动切换。
三、识别消防应急广播系统的工作状态
消防应急广播系统通过状态指示灯来显示其工作是否正常，方便维护检修。消防应急广播主机、功放机的工作状态指示灯功能见表2-3-4。
四、使用消防应急广播设备录制、播放疏散指令及使用话筒广播紧急事项的操作方法

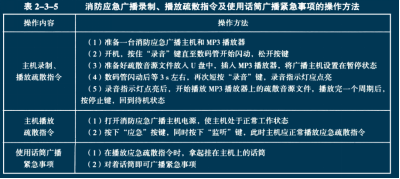

使用消防应急广播设备录制、播放疏散指令及使用话筒广播紧急事项（通常使用消防应急广播主机配合MP3播放器进行）的操作方法见表2-3-5。
【技能操作】
使用消防应急广播系统
一、操作准备
1.消防应急广播系统。
2.消防应急广播系统设计文件，设置消防应急广播系统的建筑平面图，消防应急广播系统的安装使用说明书，《建筑消防设施巡查记录表》。
二、操作程序

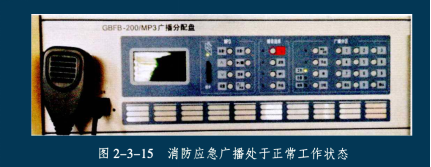

步骤1 接通电源，确保消防应急广播系统处于正常工作状态，主机绿色工作状态灯常亮，显示屏显示当前日期和时间， 如图2-3-15所示。
步骤2 录制疏散指令（两种方法）。
（1）SD卡录制
1）在计算机中将要导入的文件复制在SD卡根目录下。
2）将SD卡插入消防应急广播主机SD卡槽中，按下“文件导入”按键，设备自动进行文件导入，进度条显示文件导入进度。
3）进度条读满返回待机界面，文件导入完毕。
（2）使用话筒录制
1）拿起挂在主机上的话筒，按下话筒的开关，话筒工作指示灯点亮。

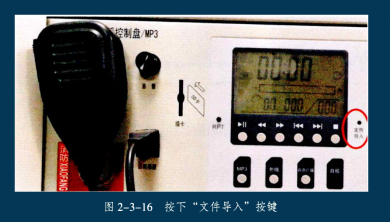

2）按下“文件导入”键，话筒录音开始，如图2-3-16所示。
3）按下停止键或松开话筒的开关，退出话筒预录音模式，此时应急广播播放的音频文件为话筒录制的内容。
步骤3 播放疏散指令。

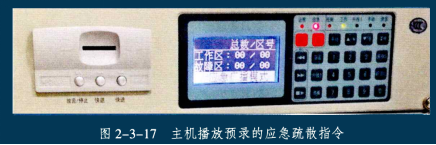

（1）按下“应急”按键，启动应急广播播音模式，消防应急广播主机播放预录的应急疏散指令，如图2-3-17所示。
（2）消防应急广播主机显示屏显示“应急广播模式”及广播分区，“应急”按键红色指示灯点亮。
步骤4 使用话筒广播紧急事项。
（1）拿起挂在主机上的话筒，按下话筒的开关，话筒工作指示灯点亮，如图2-3-18所示。
（2）对着话筒按所选广播分区进行紧急事项广播，录放盘自动进入语音播报状态，并对播报内容自行录音保存。
（3）松开话筒开关，系统自动返回播音前状态。
步骤5 填写《建筑消防设施巡查记录表》。
三、注意事项
录制疏散指令进行文件导入时，禁止对设备进行其他操作。
培训单元3
手动操作防烟排烟系统
【培训重点】
1.了解防烟排烟系统的工作原理与操作、控制方式。
2.了解风机电气控制柜的面板组成和功能。
3.掌握加压送风口、挡烟垂壁、排烟阀等系统组件的手动操作方法。
4.熟练掌握风机电气控制柜工作状态调整和风机启停方法。
一、防烟排烟系统的工作原理
1.防烟系统
防烟系统主要有自然通风方式的防烟系统和机械加压送风方式的防烟系统两种形式。
自然通风方式的防烟系统是通过热压和风压作用产生压差，形成自然通风，以防止火灾烟气在楼梯间、前室、避难层（间）等空间内积聚。通常采取在防烟楼梯间的前室或合用前室设置全敞开的阳台或凹廊，或者两个及以上不同朝向的符合面积要求的可开启外窗的方式实现自然通风。
机械加压送风方式的防烟系统是通过送风机送风，使需要加压送风的部位（如防烟楼梯间、消防前室等）压力大于周围环境的压力，以阻止火灾烟气侵入楼梯间、前室、避难层（间）等空间。为保证疏散通道不受烟气侵害，使人员能够安全疏散，发生火灾时，加压送风应做到：防烟楼梯间压力>前室压力>走道压力>房间压力（见图2-3-19）。
a）走道排烟，前室加压送风，楼梯间加压送风。
b）走道排烟，前室加压送风，楼梯间排烟送风。
2.排烟系统
排烟系统主要有自然排烟系统和机械排烟系统两种形式。自然排烟系统是利用火灾产生的热烟气流的浮力和外部风力的作用，通过房间、走道的开口部位把烟气排至室外。机械排烟是通过排烟机抽吸，使排烟口附近压力下降，形成负压，进而将烟气通过排烟口、排烟管道、排烟风机等排出室外。
防烟排烟系统的控制逻辑
1.防烟系统
（1）机械加压送风系统应与火灾自动报警系统联动，由加压送风口所在防火分区内的两只独立火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号作为送风口开启和加压送风机启动的联动触发信号，并由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。
（2）当防火分区内火灾确认后，应能在15s内联动开启常闭加压送风口和加压送风机，并应符合下列规定：
1）应开启该防火分区楼梯间的全部加压送风机。
2）应开启该防火分区内着火层及其相邻上下层前室及合用前室的常闭送风口，同时开启加压送风机。
2.排烟系统
（1）机械排烟系统应与火灾自动报警系统联动，由同一防烟分区内的两只独立火灾探测器的报警信号作为排烟口、排烟窗或排烟阀开启的联动触发信号，并由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启，同时停止该防烟分区的空气调节系统。
（2）由排烟口、排烟窗或排烟阀开启的动作信号作为排烟风机启动的联动触发信号，并由消防联动控制器联动控制排烟风机的启动。
（3）当火灾确认后，应按以下规定实施：
1）火灾自动报警系统应在15s内联动开启相应防烟分区的全部排烟阀、排烟口、排烟风机和补风设施，并在30s内自动关闭与排烟无关的通风、空调系统。
2）担负两个及以上防烟分区的排烟系统，应仅打开着火防烟分区的排烟阀或排烟口，其他防烟分区的排烟阀或排烟口应呈关闭状态。
3）火灾自动报警系统应在15s内联动相应防烟分区的全部活动挡烟垂壁，60s以内挡烟垂壁应开启到位。
4）与火灾自动报警系统联动的自动排烟窗应在60s内或低于烟气充满储烟仓的时间内开启完毕。
三、防烟排烟系统组件的操作与控制
1.加压送风机
加压送风机可通过以下方式控制：
（1）现场手动启动。
（2）通过火灾自动报警系统自动启动。
（3）消防控制室手动启动。
（4）系统中任一常闭加压送风口开启时，加压风机自动启动。
2.排烟风机
排烟风机可通过以下方式控制：
（1）现场手动启动。
（2）通过火灾自动报警系统自动启动。
（3）消防控制室手动启动。
（4）系统中任一排烟阀或排烟口开启时，排烟风机自动启动。
（5）排烟防火阀在280℃时自行关闭，连锁关闭排烟风机。
3.挡烟垂壁
挡烟垂壁可通过以下方式控制：
（1）挡烟垂壁接收到消防控制中心的控制信号后下降至挡烟工作位置。
（2）当配接的烟感探测器报警后，挡烟垂壁自动下降至挡烟工作位置。
（3）现场手动操作。
（4）系统断电时，挡烟垂壁自动下降至设计位置。
4.自动排烟窗
自动排烟窗可通过以下方式控制：
（1）通过火灾自动报警系统自动启动。
（2）消防控制室手动操作。
（3）现场手动操作。
（4）通过温控释放装置启动，释放温度应大于环境温度30℃且小于100℃。
5.排烟防火阀
排烟防火阀可通过以下方式关闭：
（1）温控自动关闭。
（2）电动关闭。
（3）手动关闭。
6.排烟口、常闭送风口
排烟口、常闭送风口可通过以下方式控制：
（1）通过火灾自动报警系统自动启动。
（2）消防控制室手动操作。
（3）现场手动操作。
排烟口的开启信号应与排烟风机联动。
四、风机电气控制柜的面板组成和功能
以某型风机电气控制柜为例，其面板由电源指示灯、运行指示灯、启动按钮、停止按钮和手／自动转换开关组成，如图2-3-20所示。
