模块二 项目培训1
火灾自动报警系统操作（三）
培训项目1 火灾自动报警系统操作
三、线型火灾探测器的设置要求
1.线型光束感烟火灾探测器
线型光束感烟火灾探测器的设置应符合下列规定：
（1）探测器的光束轴线至顶棚的垂直距离宜为0.3~1.0m，距地高度不宜超过20m。
（2）相邻两组探测器的水平距离不应大于14m；探测器至侧墙水平距离不应大于7m，且不应小于0.5m；探测器的发射器和接收器之间的距离不宜超过100m。
（3）探测器应设置在固定结构上。
（4）探测器的设置应保证其接收端避开日光和人工光源的直接照射。
（5）选择反射式探测器时，应保证在反射板与探测器间任何部位进行模拟试验时探测器均能正确响应。
2.线型感温火灾探测器
线型感温火灾探测器的设置应符合下列规定：
（1）探测器在保护电缆、堆垛等类似保护对象时，应采用接触式布置；在各种皮带输送装置上设置时，宜设置在装置的过热点附近。
（2）设置在顶棚下方的线型感温火灾探测器，至顶棚的距离宜力0.1m。探测器的保护半径应符合点型感温火灾探测器的保护半径要求；探测器至墙壁的距离宜为1～1.5m。
（3）光栅光纤感温火灾探测器每个光栅的保护面积和保护半径应符合点型感温火灾探测器的保护面积和保护半径要求。
（4）设置线型感温火灾探测器的场所有联动要求时，宜采用两只不同火灾探测器的报警信号组合。
（5）与线型感温火灾探测器连接的模块不宜设置在长期潮湿或温度变化较大的场所。
【技能操作】
测试线型火灾探测器的火警和故障报警功能
一、操作准备
1.线型光束感烟火灾探测器，线型感温火灾探测器，火灾报警控制器。
2.滤光片、热水和秒表等工具。
3.《建筑消防设施巡查记录表》。
二、操作程序
步骤1 确认线型光束感烟火灾探测器、线型感温火灾探测器与火灾报警控制器连接正确并接通电源，此时系统处于正常监视状态。
步骤2 测试线型光束感烟火灾探测器火灾报警、故障报警功能。

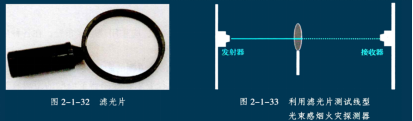

（1）选择减光值为0.4dB的滤光片，如图2-1-32所示。(有误)
（2）将滤光片置于线型光束感烟火灾探测器的光路中并尽可能靠近接收器，如图2-1-33所示，同时用秒表计时。
更正：《火灾自动报警系统施工及验收规范-GB50166-2007》
4.6 红外光束感烟火灾探测器调试
4.6.1 调整探测器的光路调节装置，使探测器处于正常监视状态。
4.6.2 用减光率为0.9dB的减光片遮挡光路，探测器不应发出火灾报警信号。
4.6.3 用产品生产企业设定减光率（1.0～10.0dB） 的减光片遮挡光路，探测器应发出火灾报警信号。
4.6.4 用减光率为11.5dB的减光片遮挡光路，探测器应发出故障信号或火灾报警信号。
（3）30s内火灾报警器应发出火警信号， 测器报警确认灯点亮，如图2-1-34所示。
（4）选择减光值为11.5dB的滤光片。
（5）将滤光片置于线型光束感烟火灾探测器的发射器与接收器之间，并尽可能靠近接收器的光路上。

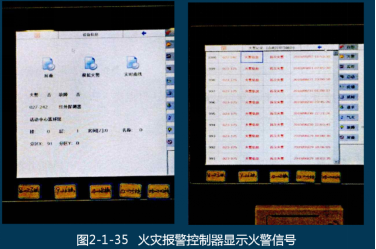

（6）线型光束感烟火灾探测器应发出火灾报警或故障报警信号，如图2-1-35所示。
步骤3 测试线型感温火灾探测器火灾报警、 故障报警功能（以线型缆式感温探测器为例）。
（1）在距离终端盒0.3m以外的部位，使用温度不低于54℃的热水持续对线型缆式感温火灾探测器的感温电缆进行加热，如图2-1-36所示。
（2）线型感温火灾探测器应在30s以内发出火灾报警信号，探测器红色报警确认灯点亮，火灾报警控制器显示火警信号，如图2-1-37所示。
（3）拆除连接处理信号单元与终端盒之间任一端线型感温火灾探测器的感温电缆，如图2-1-38所示。
（4）线型感温火灾探测器黄色故障报警确认灯点亮，火灾报警控制器显示故障报警信号，如图2-1-39所示。
（5）将线型感温火灾探测器恢复原状，复位火灾报警控制器。
步骤4 填写《建筑消防设施巡查记录表》。
三、注意事项
不可恢复型线型感温火灾探测器应采用线路模拟的方式试验。
培训单元7
测试火灾显示盘功能
【培训重点】
1.了解火灾显示盘的作用和分类。
2.了解火灾显示盘的设置要求和工作状态。
3.了解火灾显示盘的基本功能。
4.掌握火灾显示盘火警、故障报警、消音和复位功能的测试方法。
一、火灾显示盘的作用与分类
火灾显示盘，又称区域显示器、楼层显示器，是火灾自动报警系统中报警和故障信息的现场分显设备，用来指示所辖区域内现场报警触发设备／模块的报警和故障信息，并向该区域发出火灾报警信号，从而使火灾报警信息能够迅速地通报到发生火灾危险的现场。
火灾显示盘按显示方式分为数字式、汉字／英文式、图形式三种，如图2-1-40所示。
火灾显示盘按供电方式分为两类：直流供电型和交流供 电型。直流供电型火灾显示盘通常采用DC24V，由火灾报警控制器或独立的消防应急电源来供电；交流供电型火灾显示盘由交流电源供电，具有主／备电自动转换、备用电源自动充电、电源故障监测和电源工作状态指示等功能。
二、火灾显示的设置要求和工作状态
1.火灾显示盘的设置要求
每个报警区域宜设置一台火灾显示盘。当一个报警区域包括多个楼层时，宜在每个楼层设置一台仅显示本楼层的火灾显示盘。
火灾显示盘应设置在出入口等明显和便于操作的部位。当采用壁挂方式安装时，其底边距地高度宜为1.3~1.5m。
2.火灾显示盘的工作状态
火灾显示盘设置工作状态指示灯，以红色指示灯指示火灾报警 状态、监管报警状态，黄色指示灯指示故障状态，绿色指示灯指示电源正常工作状态和系统正常运行状态；消音指示灯用于指示火灾显示盘是否处于消音状态，灯亮表示处于消音状态；
通信指示灯用于指示火灾显示盘与火灾报警控制器通信是否正常，当火灾报警控制器巡检火灾显示盘时，通信指示灯闪烁一次。
某型火灾显示盘工作状态指示灯及功能按键如图2-1-41所示。
三、火灾显示盘基本功能
火灾显示盘应具有火灾报警显示、故障显示、自检、信息显示与查询、电源等功能。
1.火灾报警显示功能设施操作
火灾显示盘应能接收与其连接的火灾报警控制器发出的火灾报警信号，并在火灾报警控制器发出火灾报警信号后3s内发出火灾报警声、光信号，显示火灾发生部位。
2.故障显示功能
具有接收火灾报警控制器传来的火灾探测器、手动火灾报警按钮及其他火灾报警触发器件的故障信号的火灾显示盘，应在火灾报警控制器发出故障信号后3s内发出故障声、光信号，并指示故障发生部位。
3.自检功能
火灾显示盘应具有手动检查其音响器件、面板上所有指示灯和显示器等工作状态的功能。
4.信息显示与查询功能
火灾显示盘的信息显示应按火灾报警、监管报警、故障的顺序由高至低排列显示等级，高等级的信息应优先显示，低等级的信息显示不应影响高等级信息显示，显示的信息应与对应的状态一致且易于辨识。
5.电源功能
采用主电源为220V、50Hz交流电源供电的火灾显示盘应具有主电源和备用电源转换等功能，主电源应能保证火灾显示盘在火灾报警状态下连续工作4h，且应有过流保护措施。
【技能操作】
测试火灾显示盘功能
一、操作准备
1.火灾显示盘，火灾报警控制器。
2.火灾自动报警系统图，设置火灾自动报警系统的建筑平面图，消防设备联动逻辑说明或设计要求，火灾显示盘的使用说明书，《建筑消防设施巡查记录表》。
二、操作程序
步骤1 接通电源，使与火灾报警控制器连接的火灾显示盘处于正常运行状态。
步骤2 测试火灾显示盘自检功能。
按下面板的自检按钮，如图2-1-42所示，火灾显示盘自动对各种显示器件进行检查。
步骤3 测试火灾显示盘故障报警功能。
具有故障显示功能的火灾显示盘应设有专用故障总指示灯，当有故障信号存在时，该指示灯应点亮。

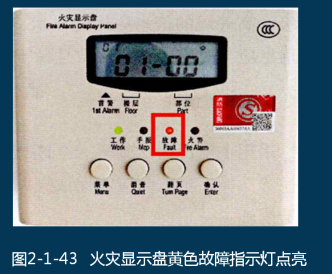

将具有故障显示功能的火灾显示盘所辖区域内任意一只感烟火灾探测器或感温火灾探测器从其底座上拆卸下来，火灾显示盘在火灾报警控制器发出故障信号后3s内发出故障声、光信号，指示故障发生部位，黄色故障指示灯点亮，如图2-1-43所示。

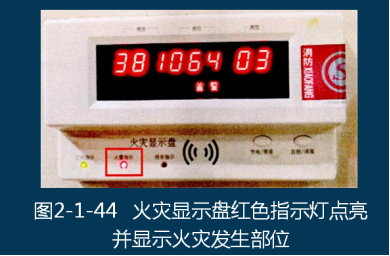

步骤4 测试火灾显示盘火灾报警功能。利用火灾探测器加烟器向所辖区域内任意一只感烟火灾探测器加烟或直接按下手动火灾报警按钮报警，火灾显示盘应能接收火灾报警信号，指示火灾报警状态的红色指示灯点亮，并发出火灾报警声、光信号，显示火灾发生部位，如图2-1-44所示。

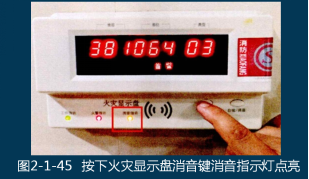

步骤5 测试火灾显示盘消音功能。当模拟所辖区域内火灾报警或故障报警时，火灾显示盘应能接收信号，并发出火灾报警或故障报警声信号，按下火灾显示盘消音键，可消除当前报警声，消音指示灯应点亮，如图2-1-45所示。也可按下火灾报警控制器消音键使火灾显示盘消音。
步骤6 测试火灾显示盘复位功能。将拆卸的火灾探测器探头重新安装到底座上，消除探测器内及周围烟雾，更换或复位手动火灾报警按钮的启动零件，然后按下火灾报警控制器复位键，火灾显示盘复位，恢复正常监视状态，如图2-1-46所示。
步骤7 填写《建筑消防设施巡查记录表》。
三、注意事项
1.火灾显示盘面板上一般只有消音键，可以现场对火灾显示盘进行消音，复位要到火灾报警控制器上操作。
2.火灾显示盘光报警信号在火灾报警控制器复位之前不能手动消除，声报警信号可以按火灾显示盘面板上的消音键消除。
3.只有具有故障显示功能的火灾显示盘设有专用故障总指示灯。
