模块一-项目培训1：设施巡检（三）
培训项目1 设施巡检
三、自动喷水灭火系统及组件的工作状态
自动喷水灭火系统的工作状态可以简单划分为系统正常工作状态、准工作状态（也称系统日常待命时的状态，也称伺应状态）和故障状态。
2.自动喷水灭火系统组件的工作状态
系统正常工作状态是指火灾发生时洒水喷头动作喷水以及日常开展各种功能检查和测试等工作时的状态。当系统处于不同工作情形时，系统各组件的工作状态也不同。如火灾时：
（1）受高温烟气作用喷头动作喷水，且出水压力不低于0.05MPa。
（2）水流指示器在水流作用下动作，并通过信号模块向火灾自动报警系统发出报警信号，通报位置分区。
（3）报警阀开启，打通输水通道；水力警铃动作并发出声报警信号，该声响在3m远处声强不低于70dB；压力开关动作，连锁启动消防水泵，并向火灾自动报警系统发出压力开关动作信号。
（4）消防水泵启动，向自动喷水灭火系统管网供水。

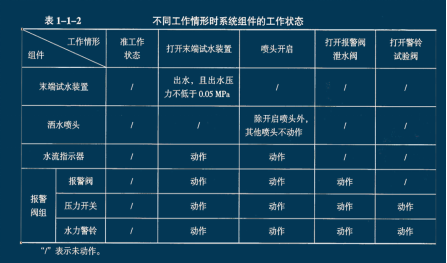

表1-1-2所示，以湿式自动喷水灭火系统为例，列举了不同工作情形时系统各组件的工作状态。
系统的故障状态参见本教材模块四“更换湿式、干式自动喷水灭火系统组件”培训单元。
四、自动喷水灭火系统工作状态的检查判断
自动喷水灭火系统是一种多组件的系统，系统的工作状态由构成系统的各组件工作状态决定，应结合其在整个系统中的地位与作用、对系统整体功能的影响程度等因素，通过开展组件外观检查、功能测试，综合利用直观判断、分析判断和技术比对筹方法，作出检查判断结论。
自动喷水灭火系统组件检查和功能测试的方法，在本教材其他培训单元中均有专门的描述，为避免交叉，本单元中不作赘述。
技能操作
判断自动喷水灭火系统工作状态
一、操作准备
判断自动喷水灭火系统工作状态
1.自动喷水灭火系统、火灾自动报警及联动控制系统。
2.秒表、声强计等检查、测试工具。
3.系统设计文件，竣工验收资料，《建筑消防设施巡查记录表》等。
二、操作步骤
自动喷水灭火系统工作状态的检查判断，可以沿水流方向依序进行。以湿式系统为例，其操作步骤如下：
步骤1 检查判断消防供水设施的工作状态。
（1）检查消防供水设施组件的齐全性、外观完整性、系统和组件标识。

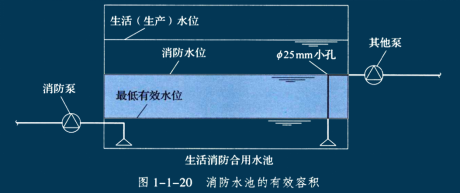

（2）检查就地水位显示装置，核校有效储水量，如图1-1-20所示为消防水池的有效容积。
（3）检查各管路及气压罐压力表指示，进、出水等管路阀门的启闭状态和锁定情况。
（4）检查消防泵组电气控制柜的供电和各项切换功能， 手／自动转换开关应处于自动位。
（5）测试消防泵组手动启停功能和稳压泵自动启停功能。
注：消防水池最低有效水位是消防水泵吸水管喇叭口或出水管喇叭口以上0.60m水位。当消防水泵吸水管上设置旋流防止器时，最低有效水位为旋流防止器顶部以上0.20m水位。
步骤2 检查判断报警阀组的工作状态。
（1）检查报警阀组组件的齐全性和外观完整性。
（2）检查各管路阀门启闭状态和各处压力表指示。
（3）测试报警阀、延迟器、压力开关和水力警铃的动作情况。

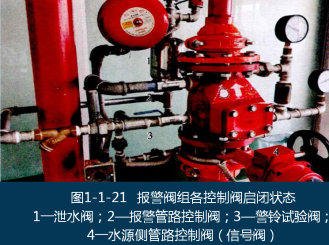

正常工况下报警阀组各控制阀启闭状态如图1-1-21所示。
泄水阀：常闭，报警阀试验时打开；报警管路控制阀：常开；
警铃试验阀：常闭，警铃试验时打开；水源侧管路控制阀
（信号阀）：常开。
步骤3 检查判断系统管网及附件、水流指示器和洒水喷头的工作状态。
（1）检查组件的齐全性和外观完整性。
（2）检查分区管路控制阀开启状态。
（3）检查洒水喷头选型、外观和设置情况。
（4）测试水流指示器功能。
步骤4 检查判断末端试水装置工作状态。
（1）检查末端试水装置组件的齐全性和外观完整性。
（2）检查工作环境和排水设施设置情况。
（3）测试末端试水装置功能。
步骤5 记录系统检查情况。
三、注意事项
1.消防泵组功能检查应通过试水管路进行。
2.报警阀、压力开关、水力警铃的检查，宜与末端试水装置的检查合并进行。
当利用报警阀泄水阀进行检查时，系统侧管路控制阀宜关闭，检查完毕后恢复开启状态。
3.检查测试过程中，如遇异常振（抖）动或声响，检查部位处的压力、水流等表征不符合预期时，应中断检查和设备运行，排查原因，修复问题，严禁带“病”运行。
