模块一-项目培训1:设施巡检(二)
培训项目1 设施巡检
二、火灾自动报警系统的工作状态及判断方法
火灾自动报警系统的工作状态主要包括:主/备电工作状态,火警指示状态,设备反馈指示状态,设备启动指示状态,消音状态,屏蔽状态,系统故障状态,主/备电故障状态,通信故障状态等。
工作状态可通过面板指示灯、提示音和文字等方式显示出来。
1.通过面板指示灯判断火灾自动报警控制器的工作状态

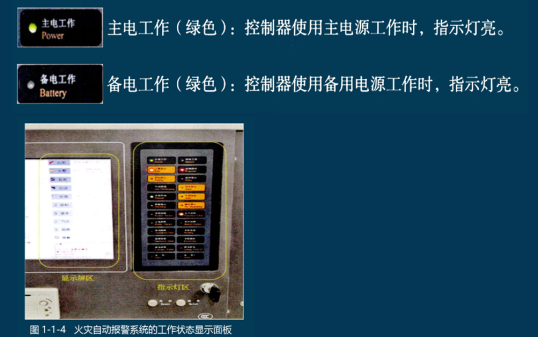

火灾自动报警系统的工作状态显示面板如图1-1-4所示。

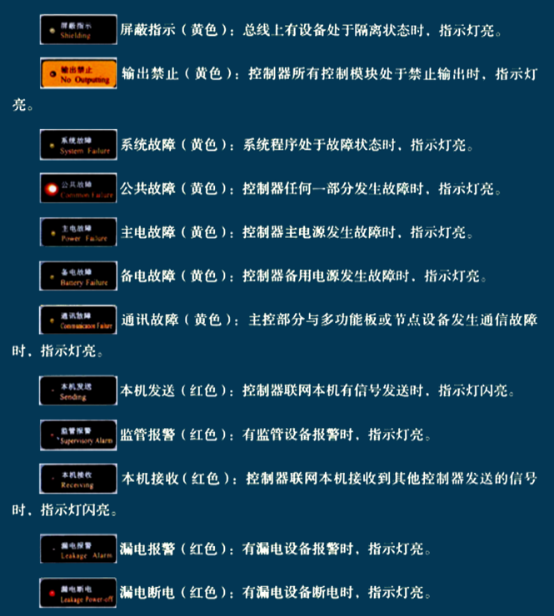

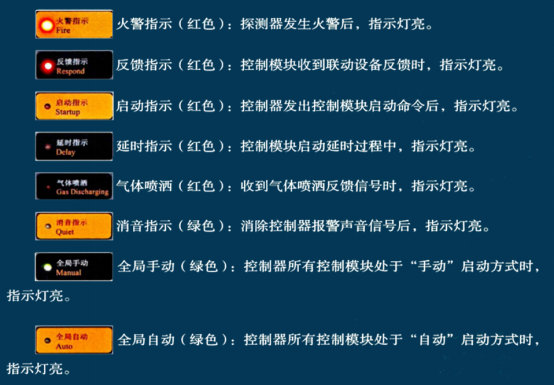

面板指示灯说明:
2.通过显示屏上文字信息判断集中火灾自动报警控制器的工作状态

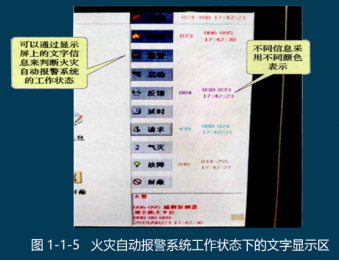

火灾自动报警系统工作状态下的文字显示区如图1-1-5所示,以上信息分别按不同颜色显示。
三、火灾自动报警系统控制器的电源工作状态的检查方法
火灾自动报警系统控制器的电源工作状态分为主电工作状态和备电工作状态。

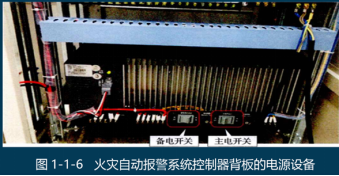

一般说来,火灾自动报警系统控制器的主、备电开关位于火灾自动报警系统控制器的背面,打开控制器背板,可以看到主电开关和备电开关,如图1-1-6所示。
1.主电工作
(1)正常状态

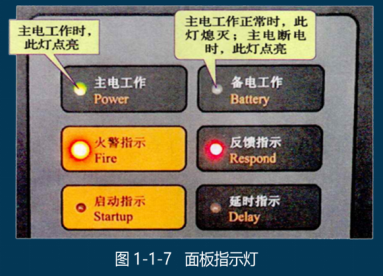

如图1-1-7所示,主电工作指示灯(绿色)点亮,控制器由AC 220V电源供电工作。
(2)故障状态
主电工作指示灯熄灭,控制器主电故障指示灯(黄色)点亮。
2.备电工作
(1)正常状态
主电源工作正常时,备用电源不工作,备电工作指示灯(绿色)熄灭;主电断电时,备电工作指示灯点亮。
(2)故障状态
当备用电源出现故障时,备电工作指示灯熄灭,控制器备电故障指示灯(黄色)点亮。
技能操作
检查火灾自动报警系统控制器的电源工作状态
一、操作准备
1.火灾自动报警系统。
2.《建筑消防设施巡查记录表》。
二、操作程序
步骤1 打开火灾自动报警系统控制器的主、备电开关,等待主机自检完成后自动进入系统。
步骤2 查看主电工作状态。
(1)正常状态:主电工作指示灯(绿色)点亮,控制器由AC 220V电源供电工作,如图1-1-8所示。
(2)故障状态:主电工作指示灯熄灭,控制器主电故障指示灯(黄色)、公共故障指示灯(黄色)点亮,如图1-1-9所示。
步骤3 查看备电工作状态。
(1)正常状态:主电源工作正常时,备用电源不工作,备电工作指示灯(绿色)熄灭;主电源断电时,备电工作指示灯点亮,如图1-1-10所示。
(2)故障状态:当备用电源出现故障时,备电工作指示灯熄灭,控制器备电故障指示灯(黄色)、公共故障指示灯(黄色)点亮。
三、注意事项
火灾自动报警系统控制器不可长时间处于备电工作状态,否则将导致蓄电池亏电损坏。
培训单元2 判断自动喷水灭火系统工作状态
【培训重点】
1.了解自动喷水灭火系统的分类。
2.掌握湿式、干式自动喷水灭火系统的主要组成。
3.熟练掌握自动喷水灭火系统工作状态的检查判断方法。
一、自动喷水灭火系统的分类
自动喷水灭火系统是以水为灭火剂,在火灾发生时,可不依赖于人工干预,自动完成火灾探测、报警、启动系统和喷水控(灭)火的系统,是应用范围最广、用量最多且造价低廉的自动灭火系统。
根据所安装喷头的结构形式,自动喷水灭火系统可分为闭式系统和开式系统两大类;
根据系统的用途和配置情况,自动喷水灭火系统又可分为湿式系统、干式系统、预作用系统、重复启闭预作用系统、雨淋系统、水幕系统等。

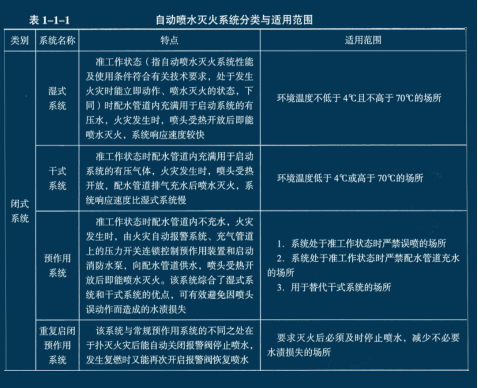

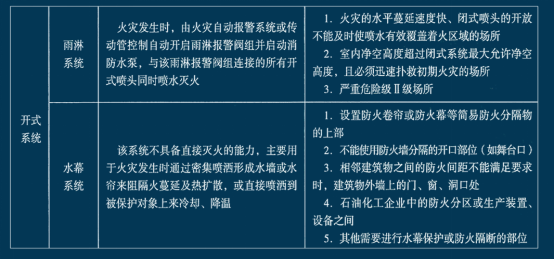

依据《自动喷水灭火系统设计规范》(GB50084)等,自动喷水灭火系统分类与适用范围见表1-1-1。
二、湿式、干式自动喷水灭火系统的主要组成
湿式、干式自动喷水灭火系统主要由闭式喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件,以及管道和供水设施等组成。干式自动喷水灭火系统由于在准工作状态时配水管道内充满用于启动系统的有压气体,因此还应设置充气和气压维持装置。
1.闭式喷头
在湿式和干式自动喷水灭火系统中,闭式喷头担负着探测火灾、启动系统和喷水灭火的任务,其喷水口平时由热敏感元件组成的释放机构封闭,火灾发生时受热开启。

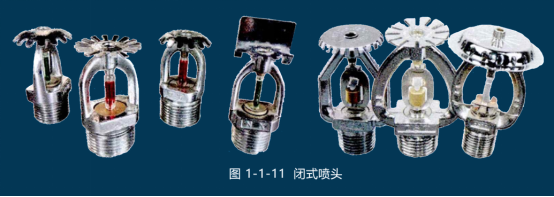

闭式喷头如图1-1-11所示。

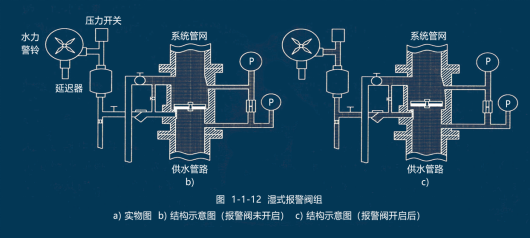

报警阀组是使水能够自动单方向流入喷水系统配水管道同时进行报警的阀组。湿式自动喷水灭火系统应采用湿式报警阀组,准工作状态时配接的配水管道内充满用于启动系统的有压水,如图1-1-12所示。

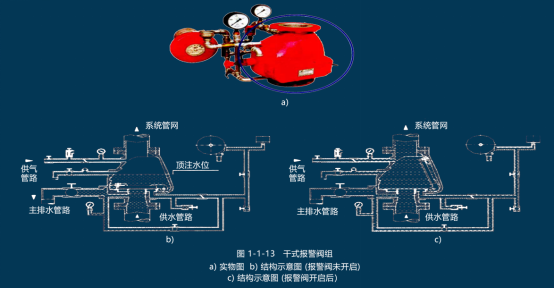

干式自动喷水灭火系统应采用干式报警阀组,准工作状态时配接的配水管道内充满用于启动系统的有压气体,如图1-1-13所示。
(1)报警阀

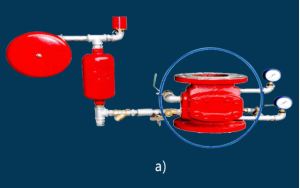

湿式报警阀是只允许水流入湿式灭火系统并在规定压力、流量下驱动配套部件报警的一种单向阀,是湿式报警阀组的核心组件,如图1-1-12a蓝圈所示。
干式报警阀是在其出口侧充以压缩气体,当气压低于某一定值时能使水自动流入配水管道并进行报警的单向阀,是干式报警阀组的核心组件,如图1-1-13a蓝圈所示。

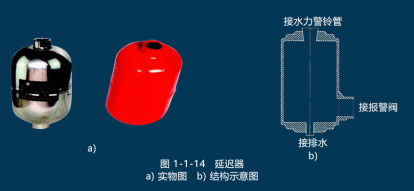

(2)延迟器
延迟器安装在湿式报警阀后的报警管路上,是可最大限度减少因水源压力波动或冲击而造成误报警的一种容积式装置,如图1-1-14所示。
(3)压力开关
压力开关是一种压力传感器,其作用是将系统中的水压信号转换为电信号。火灾发生时,为保证系统稳定可靠地供水,应由系统管网压力开关、报警阀组压力开关等(见图1-1-15)直接控制消防水泵的启动并向消防控制中心反馈其动作信号。

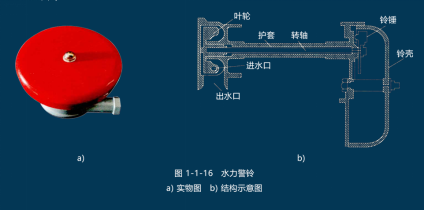

(4)水力警铃
水力警铃是一种能发出声响的水力驱动报警装置,安装在报警阀组的报警管路上,是报警阀组的主要组件之一,如图1-1-16所示。

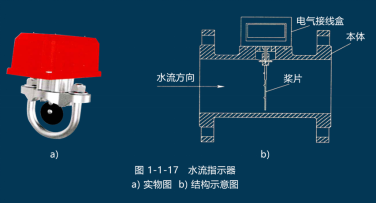

3.水流指示器
水流指示器是将水流信号转换为电信号的一种报警装置,一般安装在自动喷水灭火系统的分区配水管上,其作用是监测和指示开启喷头所在的位置分区,产生动作信号,如图1-1-17所示。

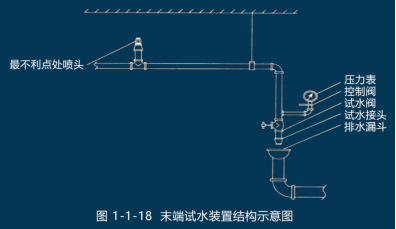

4.末端试水装置
末端试水装置由试水阀、压力表、试水接头等组成,如图1-1-18所示。其作用是检验自动喷水灭火系统的可靠性,测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动,测试水流指示器、报警阀、压力开关、水力警铃的动作是否正常,配水管道是否畅通,以及系统最不利点处的工作压力等,也可以检测干式系统和预作用系统的充水时间。
5.消防供水和供气设施
消防供水设施通常包括消防水源、高位消防水箱、增(稳)压设施、消防水泵和消防水泵接合器,主要用于为自动喷水灭火系统提供水量和水压保证,是自动喷水灭火系统的重要组成部分。

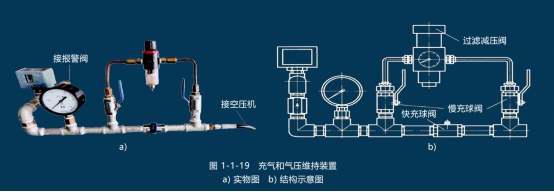

在干式自动喷水灭火系统中,还应设置充气和气压维持装置。该装置是干式系统的重要组成部分,主要用于向系统侧管网充气和保持系统侧管网内气压,如图1-1-19所示。
