模块一-项目培训1：设施巡检（四）
培训项目1 设施巡检
培训单元3 判断防烟排烟系统工作状态
【培训重点】
1.了解防烟排烟系统的分类与主要组成。
2.熟练掌握防烟排烟系统工作状态的检查判断方法。
一、防烟系统的分类与组成
防烟系统是通过采用自然通风方式，防止火灾烟气在楼梯间、前室、避难层（间）等空间内积聚，或通过采用机械加压送风方式阻止火灾烟气侵入楼梯间、前室、避难层（间）等空间的系统。
1.防烟系统的分类
防烟系统可分为自然通风系统和机械加压送风系统。
建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、独立前室、共用前室、合用前室及消防电梯前室应采用机械加压送风系统；
建筑高度小于或等于50m的公共建筑、工业建筑和建筑高度小于或等于100m的住宅建筑，其防烟楼梯间、独立前室、共用前室、合用前室（除共用前室与消防电梯前室合用外）及消防电梯前室应采用自然通风系统；当不能设置自然通风系统时，应采用机械加压送风系统。
本教材着重介绍机械加压送风系统。
2.机械加压送风系统的组成
机械加压送风系统主要由送风机、风道、送风口以及电气控制柜等组成。
（1）送风机

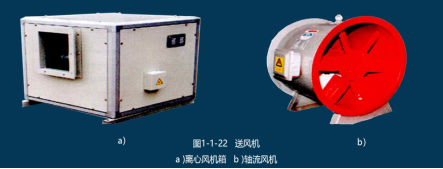

机械加压送风机可采用中、低压离心风机或轴流风机，如图1-1-22所示。
（2）风道

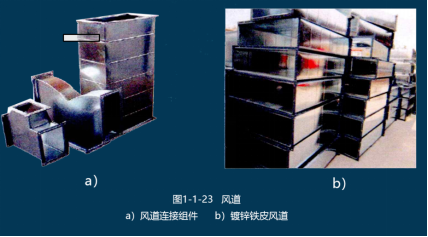

风道应采用不燃材料制作，且宜优先采用光滑管道，如图1-1-23所示，不宜采用土建井道。
（3）送风口

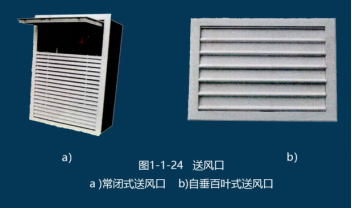

送风口分为常开式、常闭式和自垂百叶式，如图1-1-24所示。常开式送风口即普通的固定叶片式百叶风口；常闭式送风口采用手动或电动开启，常用于前室或合用前室；自垂百叶式送风口平时靠百叶重力自行关闭，加压时自行开启，常用于防烟楼梯间。
（4）电气控制柜

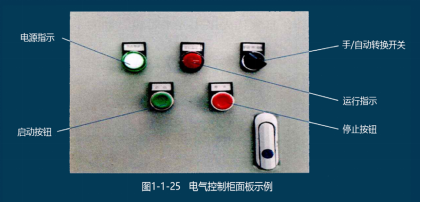

电气控制柜用于系统运行状态指示、运行模式切换、风机现场启（停）控制、接收消防联动控制器控制指令和反馈风机工作状态等，其面板如图1-1-25所示。
二、排烟系统的分类与组成
排烟系统是通过采用自然排烟或机械排烟的方式，将房间、走道等空间的火灾烟气排至建筑物外的系统。
1.排烟系统的分类
排烟系统可分为自然排烟系统和机械烟排系统。
建筑高度小于或等于50m的公共建筑、工业建筑和建筑高度小于或等于100m的住宅建筑的房间、走道及中庭等应采用自然排烟系统；
建筑高度超过50m的公共建筑、工业建筑和建筑高度超过100m的住宅建筑的房间、走道及中庭等应采用机械排烟设施；
当不具备自然排烟条件时，应采用机械排烟系统。
本教材着重介绍机械排烟系统
机械排烟系统的主要组件：
机械排烟系统主要由挡烟壁（活动式或固定式挡烟垂壁，或挡烟隔墙、挡烟梁）、排烟防火阀、排烟阀（或带有排烟阀的排烟口）、排烟道、排烟风机和排烟出口等组成。
（1）挡烟垂壁

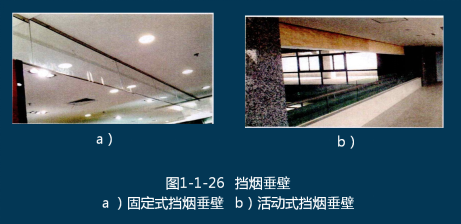

挡烟垂壁是用不燃材料制成，垂直安装在建筑顶棚、梁或吊顶下，能在火灾时形成一定蓄烟空间的挡烟分隔设施。按安装方式可分为固定式挡烟垂壁和活动式挡烟垂壁，如图1-1-26所示；按挡烟部件的刚度性能可分为柔性挡烟垂壁和刚性挡烟垂壁。
（2）排烟防火阀

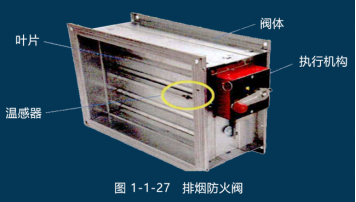

排烟防火阀是安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门，一般由阀体、叶片、执行机构和温感器等部件组成，如图1-1-27所示。
（3）排烟阀（口）

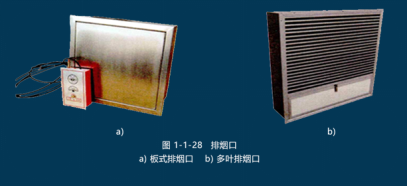

排烟阀是安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈关闭温感器状态并满足漏风量要求，火灾时可手动和电动启闭，起排烟作用的阀门，一般由阀体、叶片、执行机构等部件组成。排烟口是带有装饰口或进行过装饰处理的排烟阀，是机械排烟系统中烟气的入口，通常设置在防烟分区内需要排烟的走道、房间的顶棚或靠近顶棚的墙面上，如图1-1-28所示。
三、防烟排烟系统工作状态的检查判断方法
机械防烟排烟系统的工作状态由构成系统的各组件工作状态决定，结合各组件在整个系统中的地位与作用、对系统整体功能的影响程度等因素，可通过开展组件外检查、功能测试，综合利用直观判断、分析判断和技术比对等方法，作出检查判断论。

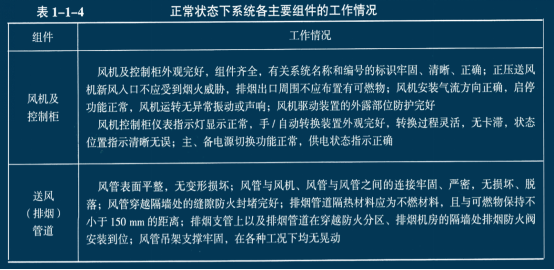

防烟排烟系统各组件检查和功能测试的方法，在本教材后续培训单元中均有专门的描述，为避免交叉，本单元中不作赘述。

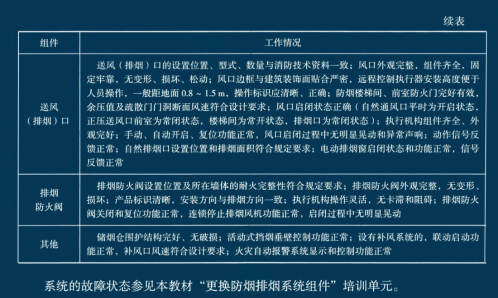

技能操作
判断防烟排烟系统工作状态
一、操作准备
判断防烟排烟系统工作状态
1.机械防烟系统，机械排烟系统，火灾自动报警及联动控制系统。
2.钢卷尺、梯具、火灾探测器测试工具等。
3.系统设计文件，竣工验收资料，《建筑消防设施巡查记录表》等。
二、操作程序
步骤1 检查判断防烟排烟系统风机及电气控制柜的工作状态。
（1）检查送风系统进风口和排烟系统排烟出口处工作环境。
（2）检查防烟（排烟）风机组件的齐全性和外观完整性、系统和组件标识。
（3）检查电气控制柜的供电状态，测试和主／备电切换、手／自动切换功能。手／自动转换开关平时应处于自动位。
（4）测试风机手动启停功能。
步骤2 检查判断防烟排烟系统管道的工作状态。
（1）检查风管外观和连接部件的完整性。
（2）检查管道穿越隔墙处的缝隙及防火封堵情况，检查排烟管道隔热材料以及与可燃物之间的距离。
（3）检查垂直风管与每层水平风管交接处的水平管段上、一个排烟系统负担多个防烟分区的排烟支管上、排烟风机入口处以及管道穿越防火分区处排烟防火阀的设置和安装情况。
（4）检查风管吊架支撑情况。
步骤3 检查判断排烟防火阀的工作状态。
（1）检查排烟防火阀组件的齐全性和外观完整性。
（2）检查排烟防火阀的产品标识和安装方向。
（3）检查排烟防火阀的当前启闭状态。

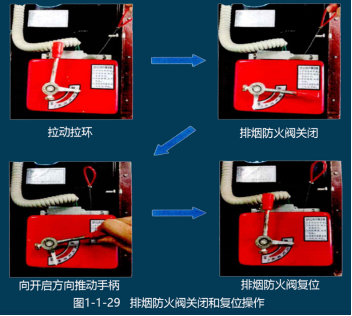

（4）测试排烟防火阀的现场关闭功能和复位功能，如图1-1-29所示。
步骤4 检查判断送风（排烟）口工作状态。
（1）检查送风（排烟）口组件的齐全性和外观完整性。
（2）测试送风（排烟）口的安装质量。
（3）检查板式排烟口远程控制执行器（也称远距离控制执行器，以下简称远控执行器）的设置情况。
（4）检查执行器的手动操控性能和信号反馈情况。

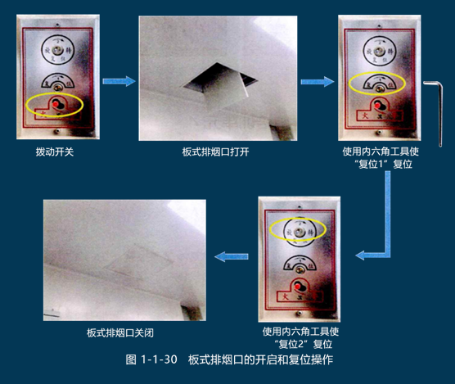

板式排烟口的开启和复位操作如图所示。多叶排烟口的开启和复位操作与排烟防火阀操作类似，在此不作赘述。
步骤5 检查系统的连锁和联动控制功能。
步骤6 记录系统检查情况。
三、注意事项
1.进行板式排烟口远控执行器复位操作时应注意力度，防止用力过度造成设备损坏。
2.涉电作业应注意安全，风机出现异常振动或声响、电动机反转时，应立即停止相关设备。

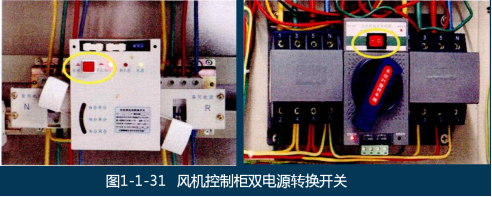

3.实施主／备电切换时，双电源转换开关应处于手动控制状态（见图1-1-31黄圈），测试完成后恢复自动控制。
4.部分检查测试项目与消防控制室配合进行。
