培训项目2   自动灭火系统基本知识

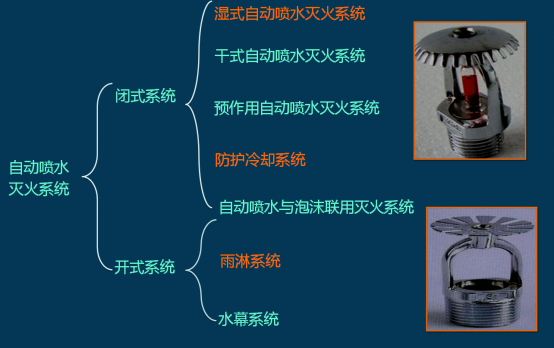

4.自动喷水灭火系统的分类、含义与适用范围

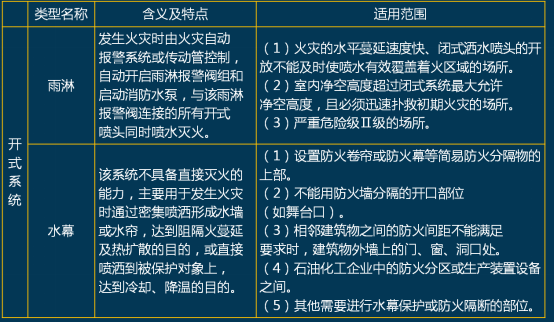

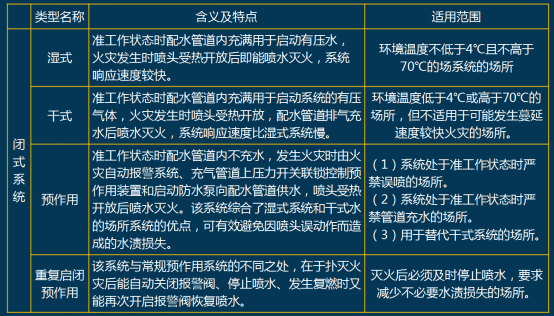

表6-2-1   自动喷水灭火系统的分类、含义与适用范围

续表

5.自动喷水灭火系统的组成与工作原理

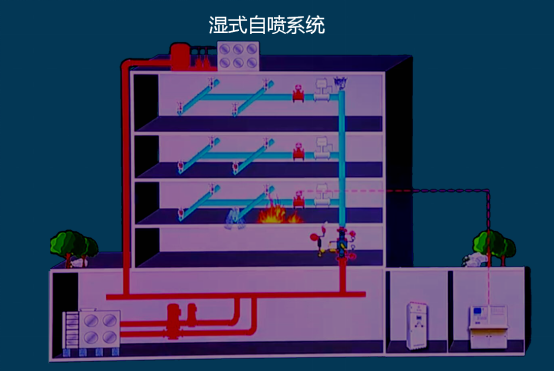

（1）湿式系统

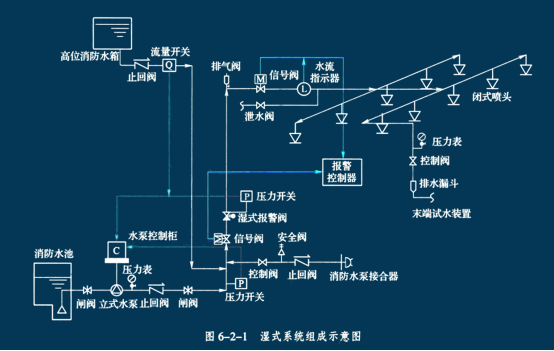

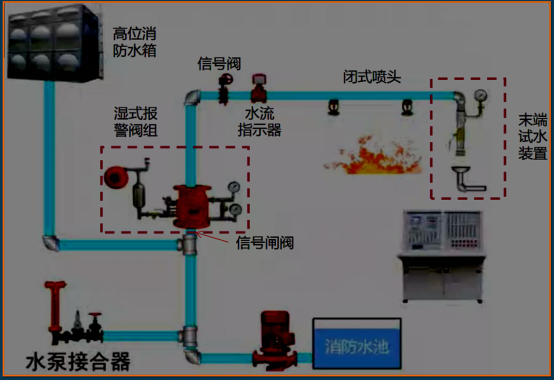

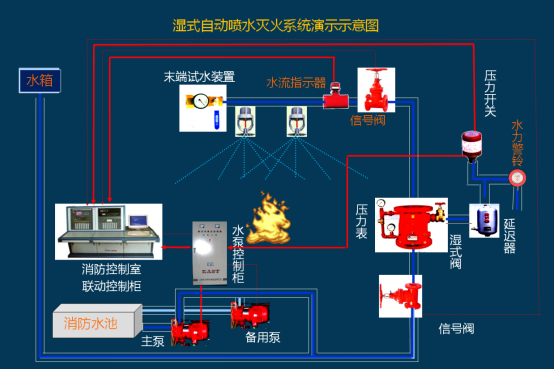

湿式系统主要由闭式喷头、湿式报警阀组、水流指示器、末端试水装置、管道和供水设施等组成，如图6-2-1所示。湿式系统的工作原理为：湿式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力；

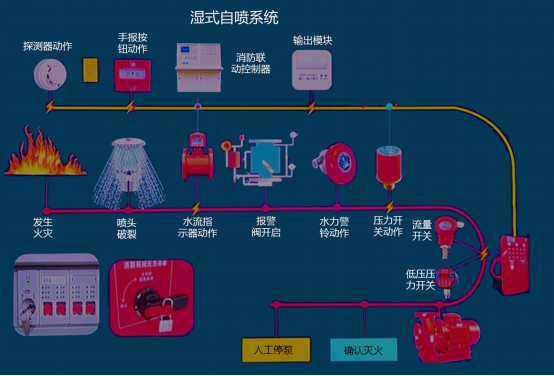

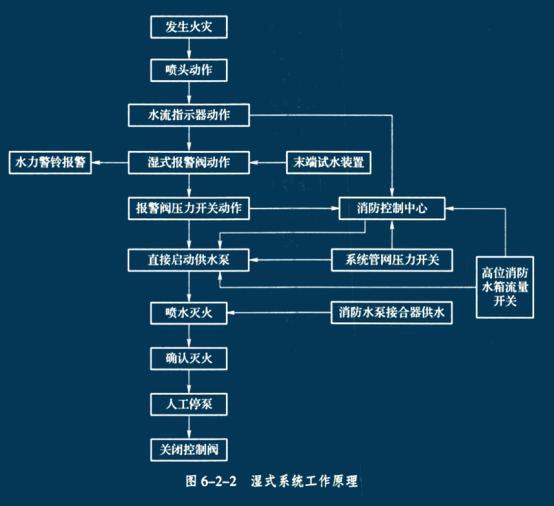

发生火灾时，火源周围环境温度上升，闭式喷头受热后开启喷水，水流指示器动作并反馈信号至消防控制中心报警控制器，指示起火区域，湿式报警阀系统侧（沿供水方向，报警阀后为系统侧，下同）压力下降，造成湿式报警阀水源侧（沿供水方向，报警阀前为水 源侧，下同）压力大于系统侧压力，湿式报警阀被自动打开，消防水箱出水管上的流量开关、消防水泵出水管上的压力开关或报警阀组的压力开关动作并输出启动消防水泵信号，完成系统的启动； 系统启动后，由消防水泵向开放的喷头供水，开放的喷头将供水按不低于设计规定的喷水强度均匀喷洒，实施灭火。湿式系统的工作原理如图6-2-2所示。
