模块二 项目培训1
火灾自动报警系统操作（一）
培训项目1 火灾自动报警系统操作
培训单元1
切换集中火灾报警控制器和消防联动控制器工作状态
【培训重点】
1.了解集中火灾报警控制器、消防联动控制器的工作状态。
2.熟练掌握集中火灾报警控制器、消防联动控制器工作状态的切换方法。
一、集中火灾报警控制器、消防联动控制器的工作状态
1.手动状态
当集中火灾报警控制器、消防联动控制器收到火灾报警信息时，会在屏幕上显示火灾发生的位置信息、点亮火警指示灯、发出火警报警音，但不会联动启动声光报警、消防广播及所控制的现场消防设备。

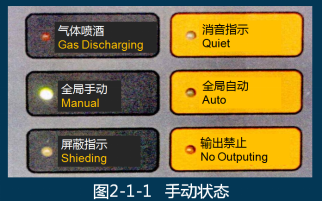

某集中火灾报警控制器、消防联动控制器处于手动状态时， 如图2-1-1所示。
（1）显示屏状态：显示“手动”。
（2）指示灯状态：“手动”指示灯点亮。
2.自动状态
当集中火灾报警控制器、消防联动控制器收到火灾报警信息时，不但会在屏幕上显示火灾发生的位置信息、点亮火警指示灯、发出火警报警音，还会按照预设的逻辑关系联动启动声光报警、消防广播及所控制的现场消防设备。某集中火灾报警控制器、消防联动控制器处于自动状态时，如图2-1-2所示。
（1）显示屏状态：显示“自动”。
（2）指示灯状态：“自动”指示灯点亮。
二、集中火灾报警控制器、消防联动控制器的手／自动切换方法
下面以某产品为例进行说明，因产品差异，以下操作略有不同。
1.手动状态切换为自动状态
（1）方法一：当控制器处于监控状态时，直接按下键盘上的手／自动切换键，输入系统操作密码后按确认键，控制器将从手动状态切换为自动状态。
（2）方法二：当控制器处于监控状态时，在系统菜单的操作页面下，按上、下键移动光标选中手／自动切换选项，或者直接按下手／自动切换选项对应的快捷数字键，输入系统操作密码后按确认键，控制器将从手动状态切换为自动状态。
（3）方法三：当控制器处于火警状态时，确认现场发生火灾后，直接按下键盘上的火警确认键，输入系统操作密码后按确认键，控制器将直接从手动状态切换为自动状态。
当控制器处于监控状态时，由手动状态切换为自动状态的操作流程如图2-1-3所示。
2.自动状态切换为手动状态
（1）方法一：当控制器处于监控状态时，直接按下键盘上 的手／自动切换键，输入系统操作密码后按确认键，控制器将从自动状态切换为手动状态。

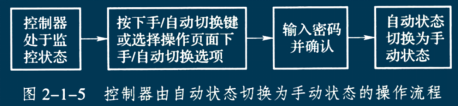

（2）方法二：当控制器处于监控状态时，在系统菜单的操作页面下，按上、下键移动光标选中手／自动切换选项，或者直接按下手／自动切换选项对应的快捷数字键，输入系统操作密码后按确认键，控制器将从自动状态切换为手动状态。当控制器处于火警状态时，确认现场发生火灾后，不允许将控制器从自动状态切换为手动状态。当控制器处于监控状态时，由自动状态切换为手动状态的操作流程如图2-1-5所示。
【技能操作】
集中火灾报警控制器、消防联动控制器的手/自动切换
一、操作准备
1.集中火灾自动报警系统模型，相关联动设备。
2.《建筑消防设施巡查记录表》。
二、操作程序
步骤1 切换控制器的工作状态（手动转自动，自动转手动），并指出对应的特征变化（显示屏、指示灯特征）。
步骤2 在手动状态下，通过按下手动火灾报警按钮或触发烟感报警产生火警信号，将控制器切换为自动状态并指出对应的特征变化（显示屏、指示灯特征）。
步骤3 操作试验后，将系统恢复到正常工作状态。
步骤4 填写《建筑消防设施巡查记录表》。
三、注意事项
每次操作完成后，系统及联动设备应恢复到正常工作状态。
培训单元2
判别现场消防设备工作状态
【培训重点】
1.了解现场消防设备工作状态的分类。
2.熟练掌握现场消防设备工作状态的判别方法。
一、现场消防设备工作状态的分类
根据现场消防设备功能的不同，工作状态可分为正常、火警、故障、启动、屏蔽、反馈等。
二、查看现场消防设备工作状态的方法
下面以某机型为例进行说明，产品不同，查看方法不尽相同。
设备信息查看分为三种方式，分别为“设备查看” “分类查看”“分区查看”。如图2-1-6所示，下面仅介绍“设备查看”（红色圈内）。在运行主界面下，点击 “设备查看”，“设备查看”界面，如图2-1-7所示。

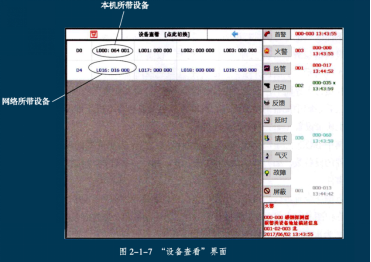

在运行主界面下，点击“设备查看”，进入“设备查看”界面，如图2-1-7所示。查看系统中配置的所有设备，红圈内黑色的条目为本机所带设备，蓝色的条目为网络上所带设备（如有网络设备连接）。
其中LXXX：YYY ZZZ，XXX表示回路号，YYY表示配置的设备数，ZZZ表示发生事件的设备数。如L000：064001表示0回路，一共有64个配接设备，有1个设备发生事件。

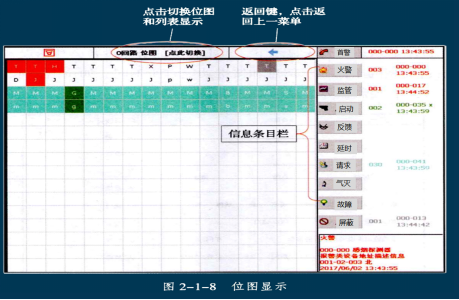

点击一个有负载的回路，出现回路配接设备的位图信息，如图2-1-8所示。
在位图显示方式下，T为报警类型，H为手动按钮，X为消火栓按钮，P为压力开关，W为水流指示器，D为楼层显示器，J为监管类型，p为监管压力开关，w为监管水流指示器，M为模块类型，G为气体灭火，B为消防广播，S为声光警报，m、g、b、s为对应的多线类型。位图节点状态背景颜色对应屏幕右侧条目栏信息事件，如：红-火警； 绿-启动；蓝色-请求； 灰色-屏蔽。
第一列为回路一地址以及设备所在的X和Y分区，第二列为描述信息和楼层位置等信息，第三列为设备类型以及对应的盘号键值，第四列为当前状态。

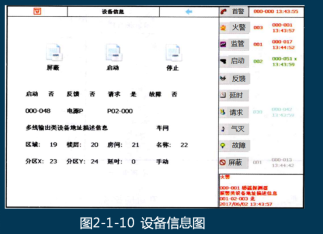

无论是在位图显示还是列表显示下，点击相应的节点设备会显示设备的详细信息。此界面根据设备类型的不同显示信息和按键功能有所不同。如位图显示下，点击模块（位图中“M”处），控制器界面显示如图2-1-10所示。
【技能操作】
通过集中火灾报警控制器、消防联动控制器判别现场消防设备的工作状态
一、操作准备
1.集中火灾自动报警系统模型，消防联动控制器，现场消防设备。
2.《建筑消防设施巡查记录表》。
二、操作程序
步骤1 接通集中火灾报警控制器、消防联动控制器的电源，检查确认集中火灾报警控制器、消防联动控制器处于正常 工作（监视）状态，显示屏、指示灯、系统工作状态、自检、复位、消音、扬声器等应正常。
步骤2 确认需要查看工作状态的现场消防设备所在回路号和地址号。
步骤3 进入“设备查看”页面，根据现场消防设备类型、回路号、地址号进行筛选。
步骤4 辨识并指出现场消防设备的工作状态。
步骤5 操作试验后，恢复系统到正常工作状态。
步骤6 记录检查试验情况。
三、注意事项
不同厂家的设备功能可能有所差异，可参照产品说明书进行操作。
培训单元3
查询历史信息
【培训重点】
1.掌握通过集中火灾报警控制器查询历史信息的方法。
2.掌握通过消防控制室图形显示装置查询历史信息的方法。
一、通过集中火灾报警控制器查询历史信息

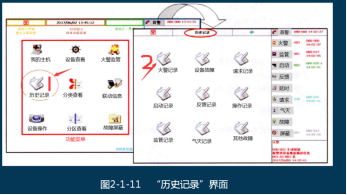

以某机型为例，运行主界面下点击“历史记录”（红色圈内），进入事件“历史记录”界面，如图2-1-11所示。
历史记录包括火警记录、设备故障记录、请求记录、启动记录、反馈记录、操作记录、监管记录、气灭记录和其他故障记录，每种数量最多为1000条，存满后新事件产生时覆盖一个最远的事件。选择相应的事件点击按键后，显示所有此事件的列表，点击相应设置可以查看详细信息。在每种记录列表中，点击功能按键两次可以打印当前显示的10条记录。
二、通过消防控制室图形显示装置查询历史信息

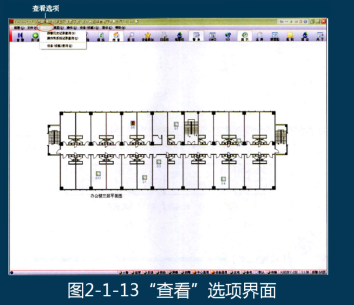

运行消防控制室图形显示装置软件，点击“查看”选项，有三个子菜单，分别为“报警历史记录查询”“操作和系统记录查询”“设备（设施）查询”，如图2-1-13所示。

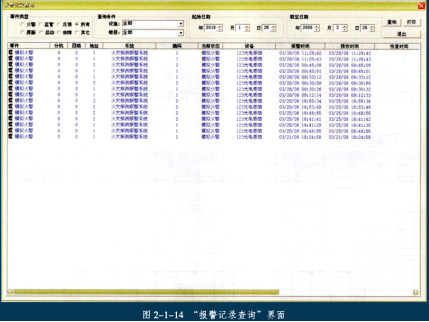

点击“报警历史记录查询”，可查询火警、监管、反馈及是否消除、启动及是否停止、故障及是否恢复、屏蔽及是否解除、其他事件。可按不同时间段、设施、楼层等条件查询，可打印，如图2-1-14所示。

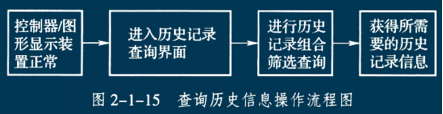

通过集中火灾报警控制器、消防控制室图形显示装置查询历史信息的操作流程如图2-1-15所示。
【技能操作】
通过集中火灾报警控制器、消防控制室图形显示装置查询历史信息
一、操作准备
1.集中火灾自动报警系统模型，消防控制室图形显示装置。
2.《建筑消防设施巡查记录表》。
二、操作程序
步骤1 接通集中火灾报警控制器、消防控制室图形显示装置的电源，检查确认集中火灾报警控制器、消防控制室图形显示装置处于正常工作（监视）状态。
步骤2 进入集中火灾报警控制器历史记录查询界面，查看控制器上反映的历史信息。
步骤3 进入消防控制室图形显示装置历史记录查询界面，查看显示装置上都反映了哪些历史记录信息，通过历史记录组合筛选的方式查询所需要的历史记录信息。
步骤4 操作试验后，将系统恢复到正常工作（监视）状态。
步骤5 记录检查试验情况。
培训单元4
操作总线控制盘
【培训重点】
1.了解消防联动控制器对消防设备的控制方式。
2.了解总线控制盘的工作原理。
3.熟练掌握总线控制盘的操作方法。
一、消防联动控制器对消防设备的控制方式
消防联动控制器常用的联动控制方式主要有以下几种：
1.自动控制和手动控制
为了提高消防联动控制系统的工作可靠性，在对每个受控消防设备设置自动控制方式的同时，还设置了手动控制方式。在自动控制状态下，可以插入手动操作，控制受控消防设备的启动或停止。
2.直接控制和间接控制
直接控制是指控制信号通过消防联动控制器本身的输出接点或模块直接作用到连接的消防电动装置，进而实现对受控消防设备的控制。间接控制是指控制信号通过消防电气控制装置间接作用到连接的消防电动装置，进而实现对受控消防设备的控制。
3.总线控制和直线控制
总线控制是指在总线上配接消防联动模块，当消防联动控制器接收到火灾报警信号并满足预设的逻辑时，发出启动信号，通过总线上所配接的控制模块完成消防联动控制功能。直线控制一般采用多线控制，即采用独立的手动控制单元，每个控制单元通过直接连接的导线和控制模块对应控制一个受控消防设备，属于点对点控制方式。
二、总线控制盘的原理

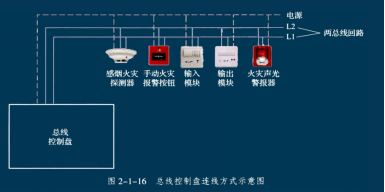

目前的火灾报警控制系统主要采用总线控制盘，其信号线由两根线组成，信号与供电共用一个总线，同时负责火灾探测器、手动火灾报警按钮和火灾声光警报器以及各类模块的通信和供电，如图2-1-16所示。

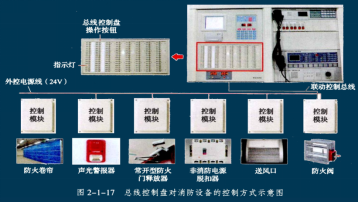

对于一些需要及时操作的受控消防设备，可以通过总线控制盘进行控制，如图2-1-17所示。总线控制盘具有对每个受控消防设备进行手动控制的功能。一台集中火灾报警控制器（联动型）可以设置多个总线控制盘。
总线控制盘为启动和停止受控消防设备提供了一种便捷的手动操作方式，可以代替烦琐的菜单操作。
三、总线控制盘的操作方法
总线控制盘每个操作按钮对应一个控制输出，控制火灾声光警报器、消防广播、加压送风口、加压送风机排烟阀、排烟机、防火卷帘、常开型防火门、非消防电源和电梯等消防设备的启动，可根据需要按下目标操作按钮启动对应的消防设备。

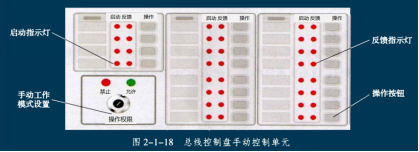

总线控制盘操作面板上设有多个手动控制单元，每个单元包括一个操作按钮和两个状态指示灯，每个操作按钮均可通过逻辑编程实现对各类、各分区、各具体设备的控制。每个操作按钮分别对应一个启动指示灯和一个反馈指示灯，分别用于提示按钮状态、显示设备运行状态。有的总线控制盘设有手动锁，用于选择手动工作模式，可设置为手动允许和手动禁止两种工作状态，如图2-1-18所示。
1.“允许”状态
在此状态下，工作指示灯处于绿灯运行状态，通过总线控制盘可以手动启动火灾声光警报器、消防广播、加压送风口、加压送风机排烟阀、排烟机，释放防火卷帘，关闭常开型防火门，切断非消防电源和迫降电梯等。
2.“禁止”状态
在此状态下，工作指示灯处于红灯运行状态，不能通过总线控制盘手动启动火灾声光警报器、消防广播、加压送风口、加压送风机排烟阀、排烟机，释放防火卷帘、关闭常开型防火门、切断非消防电源和迫降电梯等。
3.“启动”状态
如果“启动”指示灯处于闪烁状态，表示总线控制盘手动控制单元已发出启动指令，等待反馈；如果“启动”指示灯处于常亮状态，表示现场设备已启动成功。
4.“反馈”状态
如果“反馈”指示灯处于熄灭状态，表示现场设备启动信息没有反馈回来；如果“反馈”指示灯处于常亮状态，表示现场设备已启动成功并将启动信息反馈回来。
【技能操作】
操作总线控制盘
一、操作准备
操作总线控制盘
1.总线控制盘。
2.火灾自动报警系统，设置火灾自动报警系统的建筑平面图，消防设备联动逻辑说明或设计要求，设备使用说明书，《建筑消防设施巡查记录表》。
二、操作程序
以通过总线控制盘手动启动某主楼2层西边防火卷帘为例进行控制操作。
步骤1 打开电源开关，接通电源后总线控制盘工作运行指示灯应处于点亮状态。

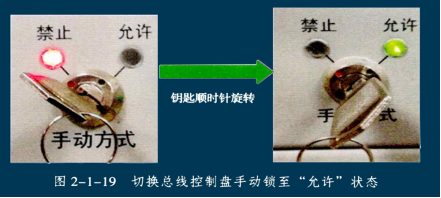

步骤2 如果面板设有手动锁，操作前要通过面板钥匙将手动工作模式操作权限切换至“允许”状态，这时“允许”指示灯常亮，如图2-1-19所示。
步骤3 对照消防设备地址码与编码位置表，在总线控制盘上查找到控制该防火卷帘的手动控制单元，如图2-1-20所示。
主楼2层西边卷帘迫降

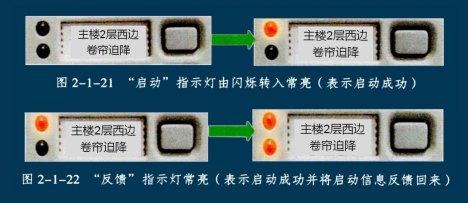

步骤4 按下控制主楼2层西边防火卷帘的操作按钮，现场检查防火卷帘的动作情况。如果“启动”指示灯处于闪烁状态，表示总线控制盘手动控制单元已发出启动指令，等待反馈，当“启动”指示灯处于常亮状态时，表示现场防火卷帘已启动成功，如图2-1-21所示。当“反馈”指示灯处于常亮状态时，表示现场防火卷帘已启动成功并将启动信息反馈回来，如图2-1-22所示。
步骤5 操作结束后，将系统恢复到正常工作状态。
步骤6 填写《建筑消防设施巡查记录表》。
