模块一-项目培训1：设施巡检（六）
培训项目1 设施巡检
三、消防设备末端配电装置的组成和功能
1.消防设备末端配电装置的组成
消防设备末端配电装置外观如图1-1-44所示，一般有1#电源指示灯、1#电源合闸指示灯、2#电源指示灯、2#电源合闸指示灯。

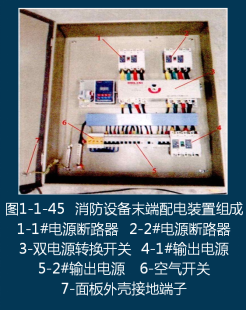

装置由配电箱、按钮、指示灯、转换开关、断路器、电源线路等器件组成，如图1-1-45所示。
2.消防设备末端配电装置的功能
消防设备电源末端切换就是消防设备的两个电源相互切换，互为备用电源的一种供电形式。其中一个作为主电源，另一个作为备用电源，当主电源损坏或故障时备用电源通过末端切换装置自动投入使用；当备用电源损坏或故障时，主电源故障排除后，通过末端切换装置又切换到主电源供电形式。
技能操作
技能1 判断电气火灾监控系统的工作状态
一、操作准备
1.电气火灾监控系统。
2.《建筑消防设施巡查记录表》。
二、操作程序
分别设置电气火灾监控设备处于主／备电工作状态、主／备电故障状态、报警指示状态、系统故障状态、通信故障状态等，并做出判断。
步骤1 关闭电气火灾监控设备主电源，识别、查看并记录电气火灾监控设备的状态，监控器是否有主电故障事件，同时主电故障灯点亮、备电工作灯点亮。通过指示灯、文字等信息能够判断出电气火灾监控设备处于备电工作、主电故障状态。
步骤2 关闭电气火灾监控设备备用电源，识别、查看并记录电气火灾监控设备的状态，监控器是否有备电故障事件，同时备电故障灯点亮、主电工作灯点亮。通过指示灯、文字等信息能够判断出电气火灾监控设备处于主电工作、备电故障状态。
步骤3 使电气火灾监控探测器发出报警信号，识别、查看并记录电气火灾监控设备的状态，监控器应有报警事件发生， 并有具体发生时间、具体发生位置。通过指示灯、文字等信息能够判断出电气火灾监控设备处于报警指示状态。
步骤4 断开电气火灾监控设备和电气火灾监控探测器之间的连接线，识别、查看并记录电气火灾监控设备的状态，监控器应有故障事件发生，并有具体发生时间、具体发生位置。通过指示灯、文字等信息能够判断出电气火灾监控设备处于系统故障状态、通信故障等状态。
步骤5 填写《建筑消防设施巡查记录表》。
三、注意事项
1.注意安全防护，避免发生危险，开机前先闭合主电源空气开关再闭合备用电源开关，关机前先断开备用电源开关再断开主电源空气开关。
2.每次操作完成后，应恢复到正常工作状态。
技能2 判断可燃气体探测报警系统的工作状态
一、操作准备
1.可燃气体探测报警系统。
2.《建筑消防设施巡查记录表》。
二、操作程序
接通可燃气体探测报警系统电源，使可燃气体探测报警系统处于正常工作状态，分别设置可燃气体报警控制器处于主／备电工作状态、主／备电故障状态、报警指示状态、系统故障 状态、通信故障状态等，并做出判断。
步骤1 主机开机正常运行时，指示灯面板的主电工作指示灯应为绿灯常亮。通过指示灯、文字等信息能够判断出可燃气体报警控制器处于主电工作状态。
步骤2 打开可燃气体报警控制器备用电源，关闭可燃气体报警控制器主电源，可燃气体报警控制器报有主电故障事件，同时主电故障灯点亮、备电工作灯点亮。通过指示灯、文字等信息能够判断出可燃气体报警控制器处于备电工作、主电故障状态。
步骤3 打开可燃气体报警控制器主电源，关闭可燃气体报警控制器备用电源，可燃气体报警控制器报有备电故障事件，同时备电故障灯点亮、主电工作灯点亮。通过指示灯、文字等信息能够判断出可燃气体报警控制器处于主电工作状态、备电故障状态。
步骤4 使独立式可燃气体报警控制器或可燃气体探测器发出报警信号，可燃气体报警控制器应有报警事件发生，并有具体发生时间、具体发生位置。通过指示灯、文字等信息能够判断出可燃气体报警控制器处于报警指示状态。
步骤5 断开可燃气体报警控制器和点型可燃气体探测器之间的连接线，可燃气体报警控制器应有故障事件发生，并有具体发生时间、具体发生位置。通过指示灯、文字等信息能够判断出可燃气体报警控制器处于系统故障、通信故障状态等。
步骤6 填写《建筑消防设施巡查记录表》。
三、注意事项
注意安全防护，避免发生危险，采用可燃气体测试可燃气体探测报警系统时注意用气安全。
技能3 判断消防设备末端配电装置的工作状态
一、操作准备
1.消防设备末端配电装置。
2.《建筑消防设施巡查记录表》。
3.绝缘手套、绝缘靴等个人电气安全防护用品，检修栅栏等。
二、操作程序
步骤1 将双电源自动转换开关的手动／自动开关置于自动 位置，则双电源自动转换开关进入“自动”控制状态。此时，内部电动机将转动使第一路电源合闸，常用电源处于工作状态：1#电源指示灯、1#电源合闸指示灯、2#电源指示灯点亮。
步骤2 切断消防设备末端配电装置主电源，识别、查看并记录消防设备末端配电装置的状态，此时1#电源指示灯应熄灭，1#电源合闸指示灯熄灭，同时2#电源合闸指示灯点亮。通过指示灯能够判断出消防设备末端配电装置处于备电工作状态。
步骤3 合闸，打开主电源，识别、查看并记录消防设备末端配电装置的状态，此时2#电源指示灯应熄灭，1#电源指示灯点亮，同时1#电源合闸指示灯点亮。通过指示灯能够判断出消防设备末端配电装置处于主电工作状态。
步骤4 填写《建筑消防设施巡查记录表》。
三、注意事项
1.注意安全防护，避免发生危险，开机前先闭合主电源空气开关再闭合备用电源开关，关机前先断开备用电源开关再断开主电源空气开关。
2.每次操作完成后，应恢复到正常工作状态。
3.操作人员应具备电工作业证，或在专业电工的指导下操作。
培训单元1 判断火灾自动报警系统工作状态
培训单元2 判断自动喷水灭火系统工作状态
培训单元3 判断防烟排烟系统工作状态
培训单元4 判断其他消防设施工作状态
小节
培训项目1 设施巡检
培训单元1 判断火灾自动报警系统工作状态
培训单元2 判断自动喷水灭火系统工作状态
培训单元3 判断防烟排烟系统工作状态
培训单元4 判断其他消防设施工作状态
培训项目2 报警信息处置
培训单元1 区分集中火灾报警控制器的信号类型
【培训重点】
1.了解集中火灾报警控制器的作用和功能。
2.掌握集中火灾报警控制器的火警、联动、监管、屏蔽和故障报警信号的区分方法。
一、集中火灾报警系统的组成
集中火灾报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、集中火灾报警控制器、消防联动控制器等组成。
二、集中火灾报警控制器的报警信号类型

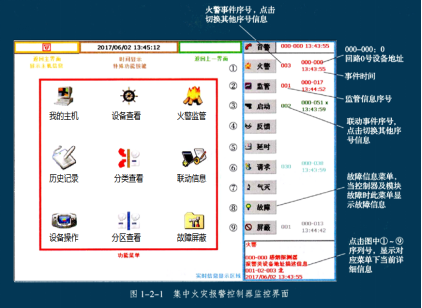

接通电源后，集中火灾报警控制器根据系统状况可以发出火警、联动、监管、屏蔽和故障报警等信号，监控界面如图1-2-1所示。
1.火警信号
火灾探测器及其他火灾报警触发器件触发后，集中火灾报警控制器能直接或间接地接收来自火灾探测器及其他火灾报警触发器件的火灾报警信号，发出火灾报警声、光信号，指示火灾发生部位，记录火灾报警时间，并予以保持，直至手动复位。
2.联动信号
集中火灾报警控制器在接收到火灾探测器或其他火灾报警触发器件发出的火灾报警信号后，根据预定的控制逻辑向相关消防联动控制装置发出控制信号，控制各类消防设备实现人员疏散、限制火势蔓延和自动灭火等消防保护功能。
3.监管信号
集中火灾报警控制器能直接或间接地接收来自除火灾报警、故障信号之外的其他输入信号，发出与火灾报警信号有明显区别的监管报警声、光信号。对于联动型火灾报警控制器，有时也把压力开关、水流指示器、信号蝶阀等传递的信号设为监管信号。
4.屏蔽（隔离）信号
集中火灾报警控制器对火灾探测器等设备可以进行单独屏蔽、解除屏蔽（取消屏蔽、释放）操作。当屏蔽后，控制器可以指示屏蔽部位。
5.故障信号
当集中火灾报警控制器内部、控制器与其连接的部件间发生故障时，控制器能在100s内发出与火灾报警信号有明显区别的故障声、光信号，指示系统故障。
技能操作
区分集中火灾报警控制器的火警、联动、监管、屏蔽（隔离）和故障报警信号
一、操作准备
1.集中火灾自动报警系统模型。
2.《消防控制室值班记录表》。
二、操作程序
步骤1 接通电源，分别设置集中火灾报警控制器处于火警、联动、监管、屏蔽和故障工作状态。
（1）触发火灾报警触发器件发出火灾报警信号，使集中火灾报警控制器处于火警状态。常用火灾报警触发设备有感烟感温探测器、手动火灾报警按钮、红外火焰探测器等。
（2）触发双信号，使集中火灾报警控制器根据预定的控制逻辑向相关消防联动控制装置发出控制信号。常用火灾联动设备有风机、水泵、切电模块、排烟系统、卷帘门等。
（3）触发火灾监管设备向集中火灾报警控制器发出监管信号。常用火灾监管设备有压力开关、水流指示器、信号蝶阀等。
（4）预先在集中火灾报警控制器上对某件或者某几件火灾探测器或模块等设备设置屏蔽（集中火灾报警控制器对火灾探测器等设备可以进行单独屏蔽、取消屏蔽、释放操作）。
（5）断开集中火灾报警控制器和火灾探测器之间连接线，使集中火灾报警控制器处于故障状态。
步骤2 按照以上准备的各种工作状态，通过指示灯、文字等信息分别查看、识别、判断集中火灾报警控制器处于以下哪一种或者几种状态，了解具体发生时间和位置，并在值班记录本上准确填写相关报警信息。以某机型举例如下：

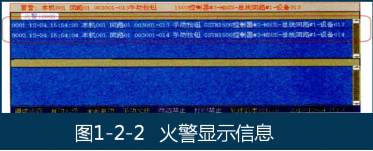

（1）火警显示信息，如图1-2-2所示。

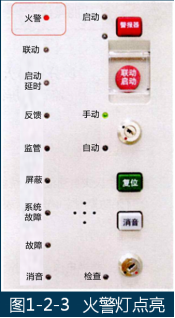

同时，灯键指示板上的火警灯点亮，如图1-2-3所示。

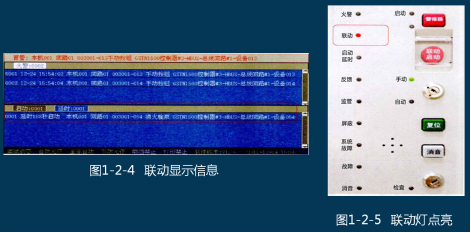

（2）联动显示信息，如图1-2-4所示。
同时，灯键指标板上的联动灯点亮，如图1-2-5所示
三、注意事项
模拟产生各类报警信息时不应损坏系统组件，每次操作完成后，应将设备恢复到正常工作状态。
培训单元2 报警信息处置
【培训重点】
1.熟练掌握通过集中火灾报警控制器查看报警信息和确定报警部位的方法。
2.熟练掌握通过消防控制室图形显示装置查看报警信息和确定报警部位的方法。
一、通过集中火灾报警控制器查看报警信息和确定报警部位的操作方法
1.通过信息显示列表查看
找到控制面板显示屏，在控制面板显示屏的右侧有信息显示列表，如图1-2-12所示，在列表上可以看到火警信息，同时可以看到编号和报警地点名称。
图1-2-12 控制面板显示屏右侧的信息显示列表
2.通过“火警监管”查看
在控制面板显示屏上找到“火警监管”图标，如图1-2-13所示，点击“火警监管”图标，显示出火警监管信息；
点击“火警监管”图标，显示出火警监管信息，如图1-2-14所示。
点击显示屏第一栏“火警监管”后面的“点此切换”，如图1-2-15所示。
点击显示屏第一栏“火警监管”后面的[点此切换]，切换到
“所有火警”列表，可以查看所有的火警信息，如图1-2-16所示。
二、通过消防控制室图形显示装置查看报警信息和确定报警部位的操作方法

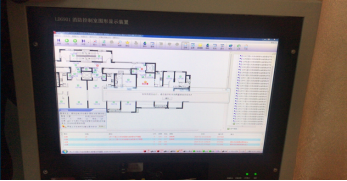

找到消防控制室图形显示装置，如图1-2-17所示，显示屏上一般都有各楼层平面示意图，上面标明了各消防设施的名称、类型、所在位置等信息。
在平面图的右侧有楼层信息列表，如图1-2-18所示。可以用鼠标点击选择所需要查看的楼层平面图及相关信息。
在图形显示装置的平面图下方显示有各种状态信息，如图1-2-19所示，包括火警、监管、反馈、联动、屏蔽、故障、信息传输、主电、备电等信息。某种状态发生时，相应的信息标识会根据异常信息类型用不同的颜色显示，并同时显示定位信息。
当火警发生时，第一个信息标识“火警”就会显示红色，同时报警详细信息会在上方信息栏以文字形式显示出来，在平面图中可以看到报警位置和编号。
技能操作
通过集中火灾报警控制器和消防控制室图形显示装置查看报警信息确定报警部位
一、操作准备
1.集中火灾自动报警系统模型，消防控制室图形显示装置。
2.《建筑消防设施巡查记录表》《消防控制室值班记录表》。
二、操作程序
步骤1 在集中火灾报警控制器控制面板显示屏右侧的信息显示列表上查看火警信息，可以同时看到报警编号和位置名称。
步骤2 在集中火灾报警控制器控制面板的显示屏上找到“火警监管”图标，并点击图标，显示火警监管信息。
步骤3 点击显示屏第一栏“火警监管”后面的[点此切换]，查看所有的火警信息和报警部位。
步骤4 找到消防控制室图形显示装置，查看楼层平面图下方的火警状态信息。看“火警”信息标识是否显示红色，信息栏中有没有显示报警详细信息。
步骤5 在楼层平面图中找到报警位置和编号。
步骤6 记录检查情况。
三、注意事项
1.模拟产生各类报警信息时不应损坏系统组件。
2.操作完毕，应将集中火灾报警控制器和消防控制室图形显示装置恢复到正常监视状态。
培训模块1 设施监控
总结：
消防设施监控操作职业方向技能要求：
1 设施监控
1.1 设施巡检
1.1.2 ★能判断火灾自动报警系统工作状态火灾自动报警系统工作状态的判断方法。
1.1.4 ★能判断自动喷水灭火系统工作状态自动喷水灭火系统工作状态的判断方法。
1.1.5 ★能判断防烟排烟 系统工作状态防烟排烟系统工作状态的判断方法。
1.1.7 ★能判断消防设备末端配电装置工作状态消防设备末端配电装置的分类、工作原理和工作状态的检査方法。
1.2 报警信息处置
1.2.2 ★能通过集中火灾报警控制器、消防控制室图形显示装置査看报警信息， 确定报警部位，集中火灾报警控制器、消防控制室图形显示装置的信息查询方法。
