培训模块六-自动灭火系统基本知识（五）

培训项目2 自动灭火系统基本知识

二、气体灭火系统

1.气体灭火系统的定义与作用

气体灭火系统是以气体为主要灭火介质的灭火系统，通过这些气体在整个防护区内或保护对象周围的局部区域建立起灭火浓度实现灭火。由于其特有的性能特点，气体灭火系统主要用于保护某些特定场合，是建筑物内安装的灭火设施中的一种重要形式。目前，在民用建筑的灭火系统中，气体灭火系统的使用仅次于水灭火系统，在通信机房、变配电室、电子信息机房、档案资料室、博物馆、图书馆等不宜用水扑救的场所得到了广泛的应用。

2.气体灭火系统设置场所及部位

现行《建筑设计防火规范》（GB 50016）、《人民防空工程设计防火规范》（GB 50098）、《信息系统机房设计规范》（GB 50174）、《综合医院建筑设计规范》（GB 51039）、《有色金属工程设计防火规范》（GB 50630）等对气体灭火系统的设置场所和部位分别做了具体规定。例如，《建筑设计防火规范》（GB 50016）规定下列场所应设置自动灭火系统，并宜采用气体灭火系统。

（1）国家、省级或入口超过100万的城市广播电视发射塔内的微波机房、分米波机房、米波机房、变配电室和不间断电源（UPS）室。

（2）国际电信局、大区中心、省中心和1万路以上的地区中心内的长途程控交换机房、控制室和信令转接点室。

（3）2万线以上的市话汇接局和6万门以上的市话端局内的程控交换机房、控制室和信令转接点室。

（4）中央及省级公安、防灾和网局级及以上的电力等调度指挥中心内的通信机房和控制室。

（5）A、B级电子信息系统机房内的主机房和基本工作间的己记录磁（纸）介质库。

（6）中央和省级广播电视中心内建筑面积不小于120㎡的音像制品库房。

（7）国家、省级或藏书量超过100万册的图书馆内的特藏库，中央和省级档案馆内的珍藏库和非纸质档案库，大、中型博物馆内的珍品库房，一级纸绢质文物的陈列室。

（8）其他特殊重要设备室。

3.气体灭火系统的分类与适用范围

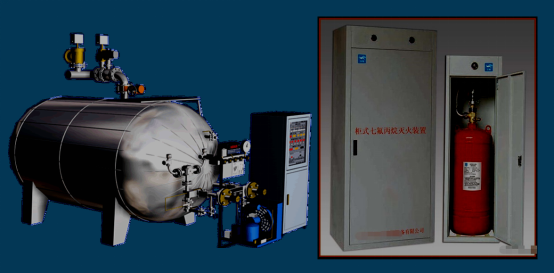

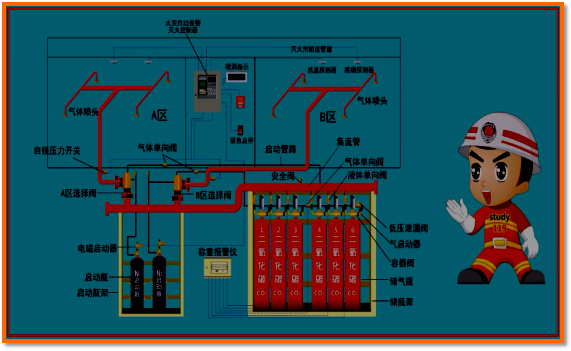

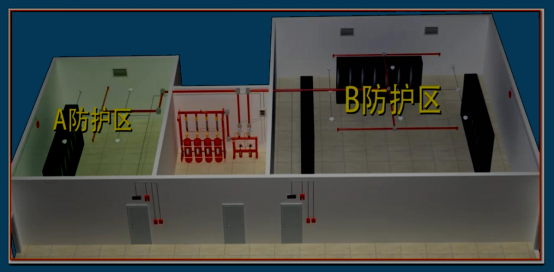

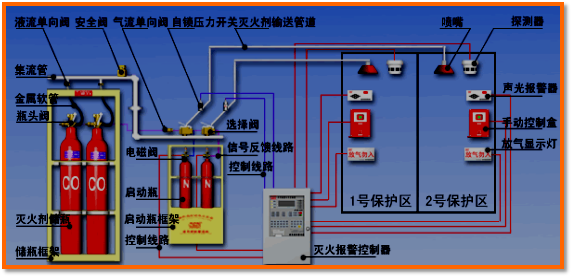

气体灭火系统按照使用的灭火剂不同，分为二氧化碳灭火系统、七氟丙烷灭火系统、惰性气体灭火系统和热气溶胶灭火系统。按装配形式的不同，气体灭火系统分为管网灭火系统和预制灭火系统（亦称无管网灭火装置）。按应用方式的不同，气体灭火系统分为全淹没气体灭火系统和局部应用气体灭火系统。按结构特点的不同，气体灭火系统分为单元独立灭火系统和组合分配灭火系统。按加压方式的不同，气体灭火系统分为自压式、内储压式和外储压式气体灭火系统。

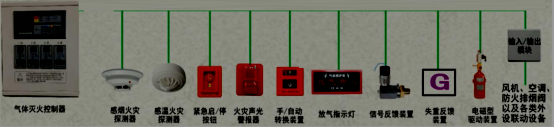

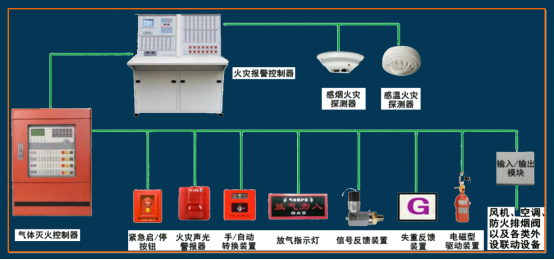

4.4.2 气体灭火控制器、泡沫灭火控制器直接连接火灾探测器时，气体灭火系统、泡沫灭火系统的自动控制方式应符合下列规定：

1 应由同一防护区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防护区外的紧急启动信号，作为系统的联动触发信号，探测器的组合宜采用感烟火灾探测器和感温火灾探测器，各类探测器应按本规范第6.2节的规定分别计算保护面积。

2 气体灭火控制器、泡沫灭火控制器在接收到满足联动逻辑关系的首个联动触发信号后，应启动设置在该防护区内的火灾声光警报器，且联动触发信号应为任一防护区域内设置的感烟火灾探测器、其他类型火灾探测器或手动火灾报警按钮的首次报警信号；在接收到第二个联动触发信号后，应发出联动控制信号，且联动触发信号应为同一防护区域内与首次报警的火灾探测器或手动火灾报警按钮相邻的感温火灾探测器、火焰探测器或手动火灾报警按钮的报警信号。

3 联动控制信号应包括下列内容：

1）关闭防护区域的送(排）风机及送(排）风阀门；

2）停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀；

3）联动控制防护区域开口封闭装置的启动，包括关闭防护区域的门、窗；

4）启动气体灭火装置、泡沫灭火装置，气体灭火控制器、泡沫灭火控制器，可设定不大于30s的延迟喷射时间。

4 平时无人工作的防护区，可设置为无延迟的喷射，应在接收到满足联动逻辑关系的首个联动触发信号后按本条第3款规定执行除启动气体灭火装置、泡沫灭火装置外的联动控制；在接收到第二个联动触发信号后，应启动气体灭火装置、泡沫灭火装置。

5 气体灭火防护区出口外上方应设置表示气体喷洒的火灾声光警报器，指示气体释放的声信号应与该保护对象中设置的火灾声警报器的声信号有明显区别。启动气体灭火装置、泡沫灭火装置的同时，应启动设置在防护区入口处表示气体喷洒的火灾声光警报器；组合分配系统应首先开启相应防护区域的选择阀，然后启动气体灭火装置、泡沫灭火装置。

4.4.1 气体灭火系统、泡沫灭火系统应分别由专用的气体灭火控制器、泡沫灭火控制器控制。
