培训模块六-其他消防设施基本知识（六）
培训项目3 其他消防设施基本知识
五、防火分隔设施
1.防火分隔设施的作用
建筑物防火分区的划分是通过防火分隔设施来实现的，防火分隔设施可以在一定时间把火势控制在一定空间内，具有阻止火势蔓延和扩大的作用。
2.防火分隔设施的种类
防火分隔设施可分为固定式和可开启关闭式两种。固定式防火分隔设施包括普通砖墙、楼板、防火墙等，可开启关闭式防火分隔设施包括防火门、防火卷帘、防火窗、防火阀、排烟防火阀、排烟阀等。
（1）防火门
1）防火门的定义及作用。防火门是指由门框、门扇及五金配件等组成，具有一定耐火性能的门组件。门组件中还可以包括门框上面的亮窗、门扇中的视窗以及各种防火密封件等辅助材料。防火门是一种设置在防火分区间、疏散楼梯间、垂直竖井等部位，具有一定耐火性的活动式防火分隔物。建筑物发生火灾时，防火门能有效地把火势控制在一定范围内，同时为人员安全疏散、火灾扑救提供有利条件。

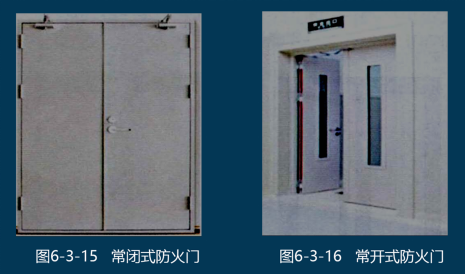

2）防火门的类型。按耐火极限不同，分为甲级防火门、乙级防火门和丙级防火门三类，耐火极限分别不低于1.5h、1.0h和0.5h；按制造材料不同，分为木质防火门、钢质防火门、钢木质防火门和其他材质防火门；按开闭形式不同，分为常闭式防火门（见图6-3-15）和常开式防火门（见图6-3-16）。
（2）防火卷帘
1）防火卷帘的定义及作用。防火卷帘是指由卷轴、导轨、座板、门帽、箱体、可折叠或卷绕的帘面及卷门机、控制器等部件组成，具有一定耐火性能的卷帘门组件。防火卷帘主要应用于工业和民用建筑防火分区中起防火分隔作用，相当于防火墙。防火卷帘平时卷放在自动扶梯周围、中庭周围或疏散通道等部位的上部转轴箱内，所在防火分区发生火灾时，可联动控制下降，也可手动控制下降，从而有效地阻止火势蔓延和扩大，达到防火分隔的目的。

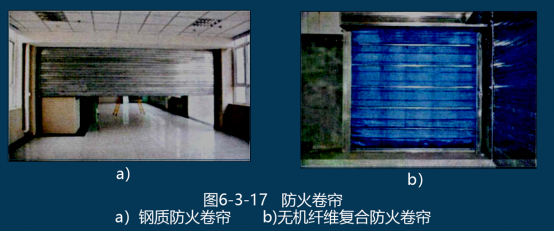

2）防火卷帘的类型。防火卷帘按材质不同，分为钢制防火卷帘（见图6-3-17a）、无机纤维复合防火卷帘（见图6-3-17b）和特级防火卷帘。钢制防火卷帘和无机纤维复合防火卷帘只需满足耐火完整性要求，而特级防火卷帘应满足耐火完整性、隔热性和防烟性能的要求。
（3）防火窗
1）防火窗的定义及作用。防火窗是指由窗框、窗扇及五金配件等部件组成，具有一定耐火性能的窗组件，其作用是隔离和阻止火势蔓延。

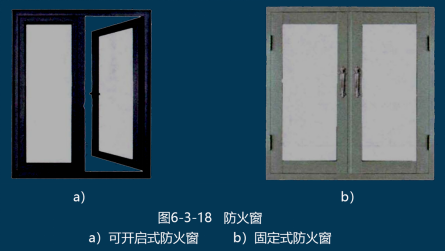

2）防火窗的类型。防火窗按安装形式不同，分为可开启式（见图6-3-18a）和固定式（见图在3-18b）两种；按耐火极限不同，分为甲、乙、丙三级，耐火极限分别不低于1.5h、1.0h和0.5h。
3）防火窗的设置部位。防火窗一般设置在防火间距不足部位的建筑外墙上的开口处或屋顶天窗部位，建筑内的防火墙或防火隔墙上需要进行观察和监控活动等的开口部位，需要防止火灾竖向蔓延的外墙开口部位。
（4）防火阀

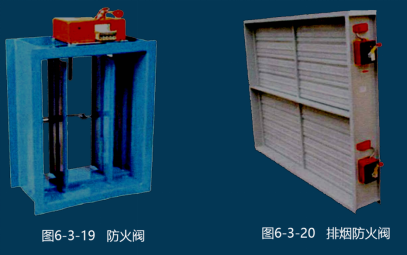

1）防火阀的定义及作用。防火阀是指由阀体、叶片、执行机构和温感器等部件组成，安装在通风、空气调节系统的送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到70℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门，如图6-3-19所示。
2）防火阀的类型。按阀门控制方式不同，分为温感器控制自动关闭型防火阀、手动控制关闭或开启型防火阀和电动控制关闭或开启型防火阀三种类型。
3）防火阀的设置部位。下列部位应设置防火阀。
①通风、空气调节系统的风管在下列部位应设置公称动作温度为70℃的防火阀：
穿越防火分区处；
穿越通风、空气调节机房的房间隔墙和楼板处；
穿越重要或火灾危险性大的场所的房间隔墙和楼板处；
穿越防火分隔处的变形缝两侧；
竖向风管与每层水平风管交接处的水平管段上。当建筑内每个防火分区的通风、空气调节系统均独立设置时，水平风管与竖向总管的交接处可不设置防火阀。
②公共建筑的浴室、卫生间和厨房的竖向排风管，应采取防止回流措施并宜在支管上设置公称动作温度为70℃的防火阀。
③公共建筑内厨房的排油烟管道直接防火分区设置，且在与竖向排风管连接的支管处应设置公称动作温度为150℃的防火阀。
（5）排烟防火阀
排烟防火阀是指由阀体、叶片、执行机构和温感器等部件组成，安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门，如图6-3-20所示。
（6）排烟阀
排烟阀是指由阀体、叶片、执行机构等部件组成，安装在机械排烟系统各支管端部（烟气吸入口处），平时呈关闭状态并满足漏风量要求，火灾或需要排烟时可于动和电动启闭，起排烟作用的阀门。
六、消防电梯
1.消防电梯的定义及作用
消防电梯是指设置在建筑的耐火封闭结构内，具有前室、备用电源以及其他防火保护、控制和信号等功能，在正常情况下可为普通乘客使用，在建筑发生火灾时能专供消防员使用的电梯。它是高层建筑和地下建筑发生火灾后，供消防人员实施火灾扑救、疏散重要物资和抢救被困人员的专用消防设备。对于高层建筑，消防电梯能节省消防员的体力，使消防员能快速接近着火区域，提高战斗力和灭火效果。
根据在正常情况下对消防员的测试结果，消防员从楼梯攀登的有利登高高度一般不大于23m，否则，人体的体力消耗很大，影响后续的救援或灭火战斗。对于地下建筑，由于排烟、通风条件差，消防员通过楼梯进入地下的困难较大，设置消防电梯，有利于满足灭火作战和火场救援的需要。
2.消防电梯的设置场所
现行国家标准《建筑设计防火规范》（GB 50016）规定：
建筑高度大于33m的住宅建筑；
一类高层公共建筑和建筑高度大于32m的二类高层公共建筑；
5层及以上且总建筑面积大于3000㎡（包括设置在其他建筑内5层及以上楼层）的老年人照料设施；
设置消防电梯的建筑的地下或半地下室；
埋深大于10m且总建筑面积大于3000㎡的其他地下或半地下建筑应设置消防电梯。
3.消防电梯的工作原理
消防电梯都设有备用电源，当切断生活和生产用电时仍可以正常运行。电梯轿厢内部采用不燃材料装修，并设置专用消防对讲电话。电梯的动力与控制电缆、导线、控制面板均采取相关防水措施。电梯前室内均设有机械防烟或自然排烟设施，火灾时可阻止烟气进入或将产生的大量烟雾在前室附近排掉，以保证消防员顺利扑救火灾和抢救人员。
消防员到达首层的消防电梯前室（或合用前室）后，首先用随身携带的手斧或其他硬物将保护消防电梯开关的玻璃片击碎，然后将消防电梯开关置于接通位置。电梯进入消防状态后，如果电梯在运行中，就会自动降到首层，并自动将门打开，如果电梯原来已经停在首层，则自动打开，消防员进入消防电梯轿厢内后，选择相应楼层到达。
电梯能每层停靠。
其载重量不小于800kg。
从首层至顶层的运行时间通常不大于60s。
在首层的消防电梯入口处均设置供消防员使用的操作按钮，便于在建筑发生火灾时控制消防电梯的运行。
消防电梯在设置时常与客（或货）用电梯合用，当发生火灾时，受消防控制中心联动指令或首层消防员专用操作按钮控制进入消防状态。
七、建筑火灾逃生避难器材
1.建筑火灾逃生避难器材的定义与作用
建筑火灾逃生避难器材是在发生建筑火灾的情况下，遇险人员逃离火场时所使用的辅助逃生器材，它是对建筑物内应急疏散通道的必要补充。常见的建筑火灾逃生避难器材有逃生缓降器、逃生梯、应急逃生器、逃生绳、过滤式消防自救呼吸器等。当发生火灾， 相关疏散设施因火势、烟雾蔓延而无法使用时，可借助建筑火灾逃生避难器材进行逃生，从而避免或减少人员伤亡。
2.建筑火灾逃生避难器材的分类

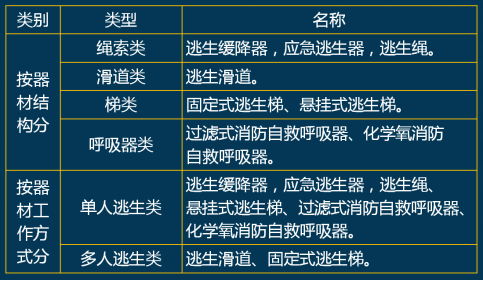

建筑火灾逃生避难器材按器材结构可分为绳索类、滑道类、梯类和呼吸器类，按器材工作方式可分为单人逃生类和多人逃生类。建筑火灾逃生避难器材的分类见表6-3-13。
表6-3-13 建筑火灾逃生避难器材的分类
3.逃生避难器材适用场所和适用楼层
（1）逃生避难器材适用场所
绳索类、滑道类或梯类等逃生避难器材适用于人员密集的公共建筑的2层及2层以上楼层。
呼吸器类逃生避难器材适用于人员密集的公共建筑的2层及2层以上楼层和地下公共建筑。
（2）逃生避难器材适用楼层（高度）
逃生滑道、固定式逃生梯应配备在不高于60m的楼层内， 逃生缓降器应配备在不高于30m的楼层内，悬挂式逃生梯、 应急逃生器应配备在不高于15m的楼层内，逃生绳应配备在不高于6m的楼层内。地上建筑可配备过滤式消防自救呼吸器或化学氧消防自救呼吸器，高于30m的楼层内应配备防护时间不少于20min的自救呼吸器。地下建筑应配备化学氧消防自救呼吸器。
4.逃生避难器材设置场所及部位
依据国家标准《建筑火灾逃生避难器材》（GB21976）规定，逃生避难器材的设置应符合下列要求。
（1）逃生缓降器、逃生梯、逃生滑道、应急逃生器、逃生绳应安装在建筑物袋形走道尽头或室内的窗边、阳台凹廊以及公共走道、屋顶平台等处，室外安装应有防雨、防晒措施。
（2）逃生缓降器、逃生梯、应急逃生器、逃生绳供人员逃生的开口高度应在1.5m以上，宽度应在0.5m以上，开口下沿距所在楼层地面高度应在1m以上。
（3）自救呼吸器应放置在室内显眼且便于取用的位置。
5.逃生避难器材的组成展工作原理
（1）逃生缓降器

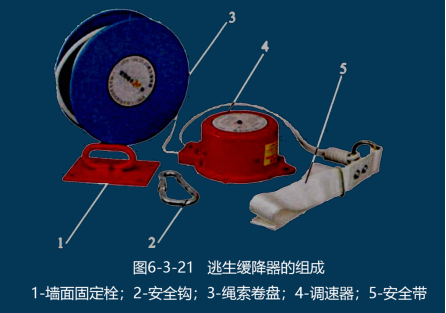

逃生缓降器是由挂钩（或吊环）、吊带、绳索及速度控制器等组成，靠使用者自重从一定的高度，以一定的速度安全降至地面，并能往复使用的安全救生装置，如图6-3-21所示。逃生缓降器可以用安装器具固定在建筑物的窗口、阳台、屋顶外沿等处使用。
（2）逃生绳

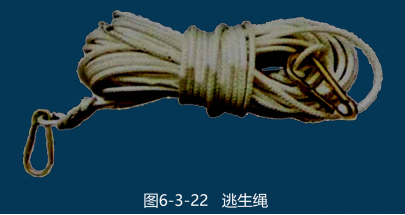

逃生绳是一种可供火场人员紧急滑降逃生的绳索工具，如图6-3-22所示。依据我国现行标准《建筑火灾逃生避难器材第6 部分：逃生绳》GB 21976.6）的要求，逃生绳应为绳芯外紧裹绳皮的包芯绳结构，绳索的一端应为绳环结构并连有安全钩，安全钩应由金属材料制成并设有防止误开启的保险装置，另一端可选配安全带。逃生绳直径不得小于8mm，最小破断强度应不小于10kN。如果受到火势直接威胁必须立即脱离时，可以利用绳子挂在室内的牢固连接点且可以承重的地方，将人吊下或慢慢自行滑下，下落时可戴手套，如无手套，应该用衣服、 毛巾等代替，以防绳索将手勒伤。
（3）逃生滑道

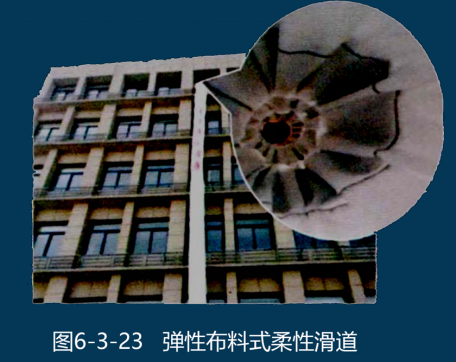

逃生滑道是一种使用者依靠自重以一定的速度下滑逃生的柔性 滑道，如图6-3-23所示。逃生滑道由入口金属框架、金属连接件、滑道主体等构成。滑道主体应由外层防护层、中间阻尼层和内层导滑层三层材料组合制成，也可由外层防护层、内层阻尼导滑复合层两层材料组合制成。滑道出口端通常设置保护垫或其他缓冲装置。逃生滑道采用滑道内壁的特殊材料对人体进行摩擦限速从而实现缓降目的，常见的限速方式有橡胶圈全程限速、橡胶环分段限速和高分子弹性纤维包裹全程限速。救生滑道使用简单，逃生者可通过调整自身躯体姿势来控制下滑速度，以达到安全下落，脱离险境。
（4）悬挂式逃生梯

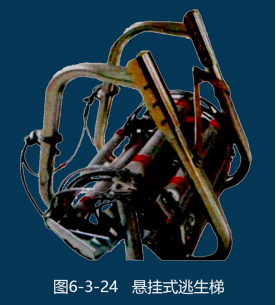

悬挂式逃生梯主要由钢制梯钩、边索、踏板和撑脚等组成，是一种可悬挂在建筑物外墙上供使用者自行攀爬逃生的软梯，如图6-3-24所示。梯钩是使悬挂梯紧固在建筑物上的金属构件。边索由钢丝绳、钢质链条或阻燃型纤维编织带等制成。踏板是具有防滑功能条纹的圆管或方管。撑脚的作用是使悬挂式逃生梯能与墙体保持一定距离。悬挂式逃生梯平时可卷藏在包装 袋内，当发生火灾需要逃生时，可手动将其展开悬挂在建筑 墙壁、窗口等部位供逃生者使用。
（5）呼吸器类
呼吸器类逃生器材可分为过滤式消防自救呼吸器和化学氧消防自救呼吸器两类。过滤式消防自救呼吸器是一种依赖于环境大气，通过过滤、吸收等手段净化吸入人体的火场环境气体以保护佩戴者，供火灾时逃生用的呼吸器；化学氧消防自救呼吸器是一种使人的呼吸器官同大气环境隔绝，利用化学生氧剂产生的氧，供火灾缺氧情况下逃生用的呼吸器。

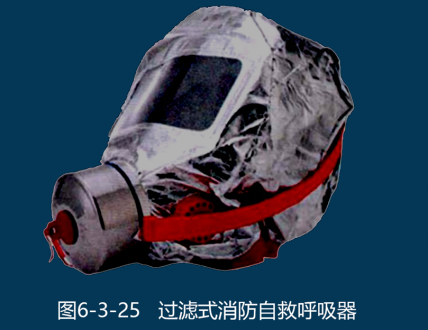

当发生火灾时，立即沿包装盒开启标志方向打开盒盖，撕开包装袋，取出呼吸装置，沿系在包装盒中的提醒带绳拔掉前后两个红色的密封塞，将呼吸器套人头部，拉紧头带绳，迅速逃离火场。过滤式消防过滤式自救呼吸器如图6-3-25所示。
