培训模块六-其他消防设施基本知识（三）
培训项目3 其他消防设施基本知识
二、防烟与排烟系统
1.防烟与排烟系统的定义及作用
防烟与排烟系统是建筑物内设置的防烟系统和排烟系统的总称。
（1）防烟系统的定义及作用
防烟系统是指通过采用自然通风方式，防止火灾烟气在楼梯间、前室、避难层（间）等空间内积聚，或通过采用机械加压送风方式阻止火灾烟气侵入楼梯间、前室、避难层（间）等空间的系统。该系统可以阻止烟气侵入，控制烟气蔓延，为安全疏散创造有利条件，保证人员安全疏散。
（2）排烟系统的定义及作用
排烟系统是指采用自然排烟或机械排烟的方式，将房间、走道等空间的火灾烟气排至建筑物外的系统。该系统可在建筑中某部位起火时排除大量烟气和热量，起到控制烟气和火势蔓延的作用。
2.防烟与排烟系统的设置场所应部位
（1）防烟系统设置场所和部位
建筑的下列场所或部位应设置防烟设施：
1）防烟楼梯间及其前室。
2）消防电梯间前室或合用前室。
3）避难走道的前室、避难层（间）。
（2）排烟系统设置场所和部位
1）厂房或仓库的下列场所或部位应设置排烟设施：
①人员或可燃物较多的丙类生产场所，丙类厂房内建筑面积大于300m3且经常有人停留或可燃物较多的地上房间。
②建筑面积大于5000㎡的丁类生产车间。
③占地面积大于1000㎡的丙类仓库。
④高度大于32m的高层厂房（仓库）内长度大于20m的疏散走道，其他厂房（仓库）内长度大于40m的疏散走道。
2）民用建筑的下列场所或部位应设置排烟设施：
①设置在一、二、三层且房间建筑面积大于100㎡的歌舞娱乐放映游艺场所，设置在四层及以上楼层、地下或半地下的歌舞娱乐放映游艺场所。
②中庭。
③公共建筑内建筑面积大于100㎡且经常有人停留的地上房间。
④公共建筑内建筑面积大于300㎡且可燃物较多的地上房间。
⑤建筑内长度大于20m的疏散走道。
3）地下或半地下建筑（室）、地上建筑内的无窗房间，当总建筑面积大于200㎡或一个房间建筑面积大于50m2时，且经常有人停留或可燃物较多时，应设置排烟设施。
3.防烟与排烟系统的类型与特点
防烟与排烟系统的类型及特点见表6-3-3。

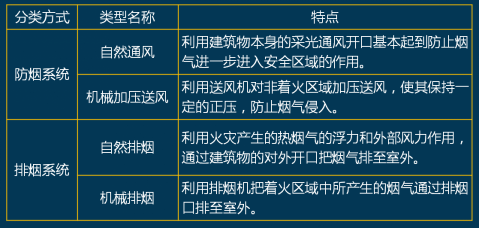

表6-3-3 防烟与排烟系统的类型及特点
4.防烟与排烟系统的组成与工作原理
采用自然通风方式的防烟系统和自然排烟系统主要由建筑物本身的对外开口组成，结构较为简单。这里主要介绍机械加压送风防烟系统和机械排烟系统的组成和工作原理。
（1）机械加压送风防烟系统的组成及工作原理

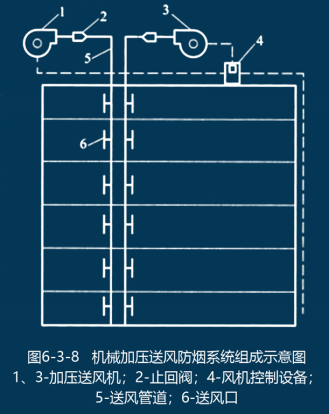

机械加压送风防烟系统主要由送风口、送风管道、送风机和风机控制设备等组成，如图6-3-8所示。
该系统的工作原理是在疏散通道等需要防烟的部位送入足够的新鲜空气，使其维持高于建筑物其他部位的压力，从而把着火区域所产生的烟气堵截于防烟部位之外。建筑发生火灾时，机械加压送风系统打开，向楼梯间、前室、避难层（间）等区域加注有压新鲜空气，使楼梯间、前室、避难层（间）等区域内形成正压，楼层间形成“防烟楼梯间压力>前室压力>走道 压力>房间压力”的递减压力分布。

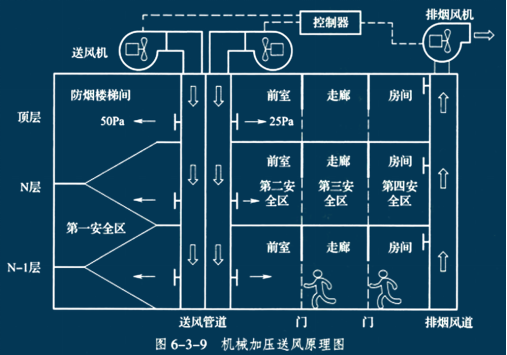

当非加压区域和加压区域之间的门关闭时，由于门两侧具有一定的压力差，加压区域内保持一定的正压值以阻止烟气通过门缝渗漏；当门打开时，加压区域在门洞处向非加压区域给予并维持一定的风速值以阻挡烟气通过门洞注入加压区域，如图6-3-9所示。
当火灾发生时，起火部位所在防火分区内的两只独立火灾探测器的报警信号或一只火灾探测器与一只于动火灾报警按钮的报警信号被发送至火灾报警控制器，火灾报警控制器对这两个信号进行识别并确认火灾，再以这两个信号的“与”逻辑作为开启送风口和启动加压送风机的联动触发信号，消防联动控制器在接收到满足逻辑关系的联动触发信号后，联动开启该防火分区内着火层及相邻上下两层前室及合用前室的常闭送风口，同时开启该防火分区楼梯间的全部加压送风机。
（2）机械排烟系统的组成及工作原理

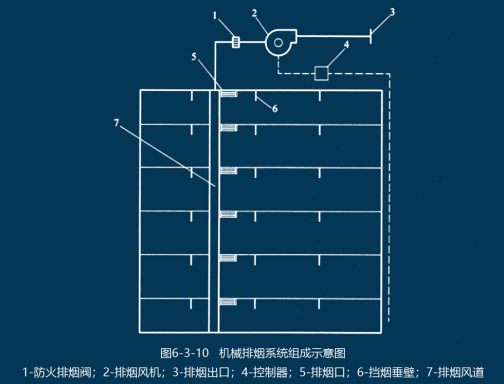

机械排烟系统由挡烟垂壁、排烟口、防火排烟阀、排烟风道、排烟风机、排烟出口及系统控制器等组成，如图6-3-10所示。

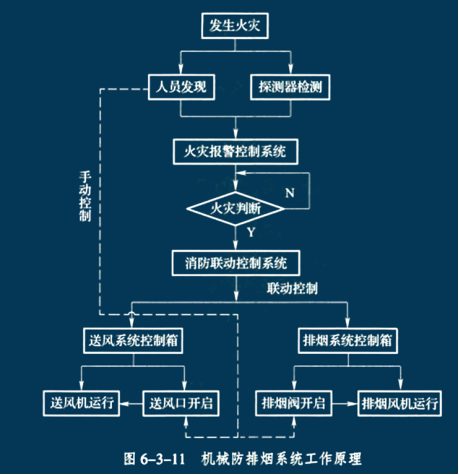

该系统的工作原理是通过排烟风机运转所产生的气体流动和压力差，在排烟口处形成局部负压将烟气吸入，并利用排烟管道将烟气排出。当火灾发生时，起火部位所在防火分区内的两只独立火灾探测器的报警信号作为开启排烟口、排烟窗或排烟阀的触发信号，同时停止该防烟分区的空气调节系统。当排烟口、排烟窗或排烟阀开启时，其开启动作信号作为排烟风机启动的联动触发信号，消防联动控制器在接收到排烟口、排烟窗或排烟阀开启信号后，联动启动排烟风机，如图6-3-11所示。
