培训模块六-其他消防设施基本知识（一）
培训项目3 其他消防设施基本知识
【培训重点】
1.掌握消火栓系统、防排烟系统、应急照明和疏散指示系统、灭火器、建筑避难器材等设施的设置场所及部位。
2.了解消防电梯的组成及工作原理。
3.掌握灭火器、建筑逃生器材的类型及使用方法。
4.掌握防火分隔设施的类型。
5.熟练掌握消火栓系统、防排烟系统、应急照明和疏散指示系统的组成及工作原理。
一、消防给水及消火栓系统
1.消防给水
（1）消防水源
1）消防水源的定义。消防水源是指向水灭火设施、车载或手抬等移动消防水泵、固定消防水泵等提供消防用水的水源，是灭火成功的基本保证。
2）消防水源的类型。消防水源有市政给水、消防水池、天然水源三类。雨水清水池、中水清水池、水景和游泳池可作为备用消防水源，当消防水源设置出现困难必须把雨水清水池、中水清水池、水景和游泳池作为消防水源时，应有保证在任何情况下均能满足消防给水系统所需的水量和水质的技术措施。
①市政给水。市政给水管网遍布城市各个角落，可通过进户管为建筑物提供消防用水，也可通过在其上设置的室外消火栓为火场提供灭火用水。因此，市政给水管网是主要的消防水源。当市政给水管网能连续供水时，消防给水系统可采用市政给水管网直接供水。
②消防水池。消防水池是人工建造的供固定或移动消防水泵吸水的储水设施，是建筑消防中十分重要的水源。符合下列规定之一时，应设置消防水池：
一是当生产、生活用水量达到最大时，市政给水管网或入户引入管不能满足室内、室外消防给水设计流量；
二是当采用一路消防供水或只有一条入户引入管，且室外消火栓设计流量大于20L/s或建筑高度大于50m时；
三是市政消防给水设计流量小于建筑室内外消防给水设计流量。
③天然水源。由地理条件自然形成的，可供灭火时取水的水源，称为天然水源，如江河、海洋、湖泊、池塘、溪沟等。天然水源的设计枯水流量保证率应根据城乡规模和工业项目的重要性、火灾危险性和经济合理性等因素综合确定，宜为90%-97%，但村镇室外消防给水水源的设计枯水流量保证率可根据当地水源情况适当降低。
（2）消防给水基础设施
消防给水基础设施包括消防水泵、消防水泵接合器、高位水箱、稳压设备等，这些基础设施是消防水系统灭火的基本保证。

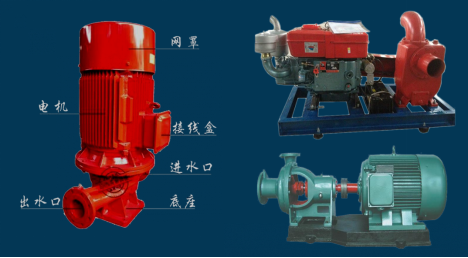

1）消防水泵。消防水泵是在消防给水系统（包括消火栓系统、自动喷水灭火系统等）中用于保证系统供水压力和水量的给水泵，如消火栓泵、喷淋泵、消防传输泵等。消防水泵是消防给水系统的心脏，其工作状况的好坏直接影响着灭火的成效。
①消防水泵的类型。消防水泵的类型很多：
按出口压力等级可分为低压消防泵、中压消防泵、中低压消防泵、高压消防泵和高低压消防泵；
按用途可分为供水消防泵、稳压消防泵、供泡沫液消防泵；
按辅助特征可分为普通消防泵、深井消防泵和潜水消防泵；
按动力源形式可分为柴油机消防泵组、电动机消防泵组、燃气轮机消防泵组和汽油机消防泵组；
按用途可分为供水消防泵组、稳压消防泵组和手抬机动消防泵组。

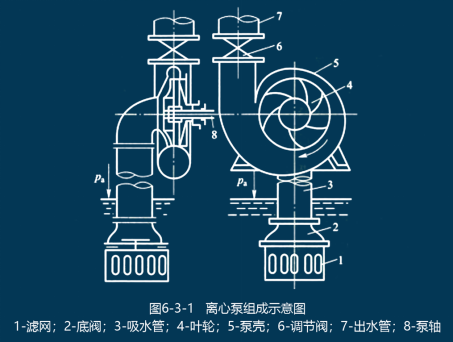

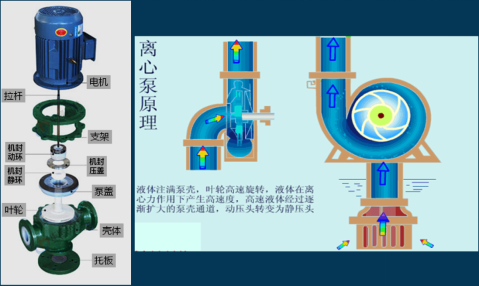

②消防水泵的组成及工作原理。消防给水系统中使用的水泵多为离心泵。离心泵主要由蜗壳形的泵壳、泵轴、叶轮、吸水管、出水管和底阀等组成，如图6-3-1所示。其工作原理是利用叶轮旋转而使水产生离心力来工作的。启动前须使泵壳和吸水管内注满水。当启动电动机后，泵轴带动叶轮和水高速旋转，水在离心力的作用下甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水 管路；与此同时，水泵叶轮中心处形成负压，水在大气压力的作用下被吸进泵壳内。叶轮不停地转动，使得水在叶轮的作用下不断流入与流出，达到输送水的目的。

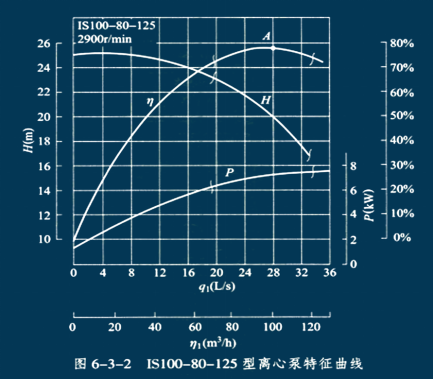

③消防水泵的性能参数及特性曲线。消防水泵主要性能参数包括流量（Q）、扬程（H）、轴功率（N）、效率（η）和转速（n）等。流量是指单位时间内所输送液体的体积； 扬程是指对单位重量液体所做的功，也就是单位重量液体通过水泵后其能量的增值；轴功率是原动机输送给水泵的功率；效率是指水泵的有效功率与轴功率的比值；转速是指单位时间内水泵叶轮转动次数。水泵的流量、扬程、轴功率、效率等性能参数之间存在着一定的关系，通常经过水泵实验获得各参数间的关系曲线，这种曲线就称为水泵的性能曲线。不同型号的水泵性能并不相同，图6-3-2所示为某型号水泵的性能曲线。
图中三条曲线分别为：流量一扬程（Q-H）曲线、流量一轴 功率（Q-N）曲线、流量一效率（Q一η）曲线。从图中可以看出，流量与扬程、轴功率、效率等是一一对应的关系，确定了其中一个值，其余值也都相应地确定下来。流量一扬程曲线是一条不规则的曲线，一般的规律是扬程随流量的增大而减小。流量一轴功率曲线反映出离心泵的轴功率随着流量增大而逐渐增加。当流量为零时轴功率最小，所以水泵启动一般采用"关闸启动小电动机的启动电流，待水泵正常运转后再开启闸阀。流量一效率曲线反映出每台水泵都有一个高效段，一般应使水泵在高效段运行。但消防水泵不经常运行，因此可以允许其在高效段外运行。

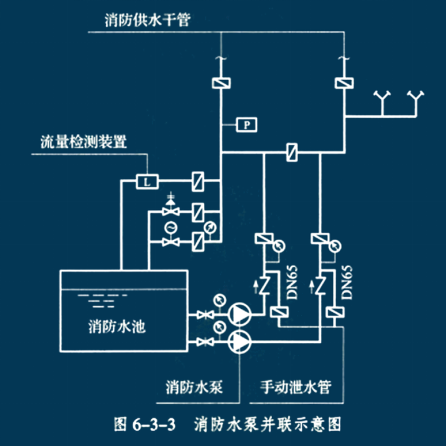

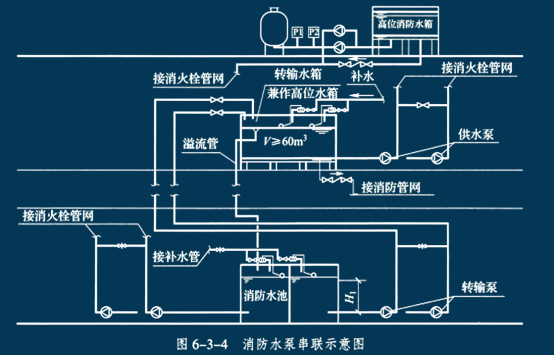

④消防水泵的并联和串联。在消防给水过程中，常常需要多台水泵共同工作，即通过水泵的串联或并联向消防给水管网供水。消防泵的并联是通过两台或两台以上的消防泵同时向消防给水系统供水，如图6-3-3所示。消防泵并联的目的主要在于增加流量，在流量叠加时，系统的总流量会有所下降，并非单纯地几台消防泵流量的 叠加。消防泵的串联是将一台泵的出水口与另一台泵的吸水管直接连接且两台泵同时运行，如图6-3-4所示。消防泵的串联在流量不变时可增加扬程，故当单台消防泵的扬程不能满足最不利点处的水压要求时，系统可采用串联消防给水系统。
2）消防水泵接合器。消防水泵接合器是供消防车向消防给水管网输送消防用水的预留接口。

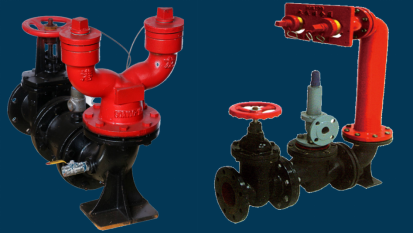

①消防水泵接合器的组成及作用。消防水泵接合器一般由本体、消防接口、安全阀、水流止回和水流截断装置等组成，其作用是在发生火灾的情况下，当建筑物内消防水泵发生故障或室内消防用水不足时，利用消防车或机动泵等通过水泵接合器向室内消防给水管网输送消防用水。
②消防水泵接合器设置场所。
自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等系统以及下列建筑的室内消火栓给水系统应设置消防水泵接合器：超过5层的公共建筑；超过4层的厂房或仓库；其他高层建筑；超过2层或建筑面积大于10000㎡的地下建筑（室）。
③消防水泵接合器的类型及适用范围。

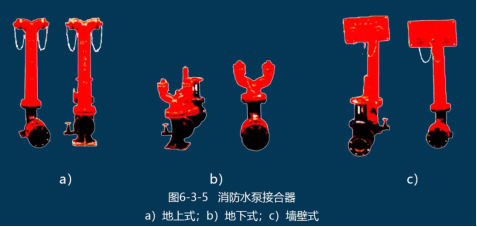

消防水泵接合器按安装形式可分为地上式、地下式和墙壁式三种，如图6-3-5所示；
按接合器出口的公称通径，可分为100mm和150mm两种；
按接合器公称压力，可分为1.6MPa、2.5MPa和4.0MPa等多种；
按接合器连接方式，可分为法兰式和螺纹式。
地上式适用于温暖地区；地下式（应有明显标志）适用于寒冷 地区；墙壁式安装在建筑物的墙角处，不占位置，使用方便，但设置不明显。一般应使用地上式水泵接合器。
