三、其他自动灭火系统
1.泡沫灭火系统
（1）泡沫灭火系统的定义及作用
泡沫灭火系统是指将泡沫灭火剂与水按一定比例混合，经泡沫产生装置产生灭火泡沫的灭火系统。该系统主要通过隔氧窒息 作用、辐射热阻隔作用和吸热冷却作用实现灭火，具有安全可靠、经济实用、灭火效率高、无毒性的特点，从20世纪初开始应用至今，目前已在石油化工企业、油库、地下工程、汽车库、各类仓库、煤矿、大型飞机库、船舶等场所得到广泛应用，是扑灭甲、乙、丙类液体火灾和某些固体火灾的一种主要灭火设施。
（2）泡沫灭火系统的设置场所及部位
现行《建筑设计防火规范》（GB 50016）、《石油库设计规范》（GB 50074）、《汽车库、修车库、停车场设计防火规范》（GB 50067）等对泡沫灭火系统的设置场所分别做了具体规定。例如，《建筑设计防火规范》（GB 50016）中规定甲、乙、丙类液体储罐的灭火系统设置应符合以下要求。
1）单罐容量大于1000m³的固定顶罐应设置固定式泡沫灭火系统；罐壁高度小于7m或容量不大于200m³的储罐，可采用移动式泡沫灭火系统；其他储罐宜采用半固定式泡沫灭火系统。
2）石油库、石油化工、石油天然气工程中甲、乙、丙类液体储罐的灭火系统设置，应符合现行国家标准《石油库设计规范》（GB 50074）等标准的规定。
（3）泡沫灭火系统的类型及特点
泡沫灭火系统可按照喷射方式、结构形式、发泡倍数、系统形式等进行分类，见表6-2-2。
表6-2-2 泡沫灭火系统分类及特点
续表
续表
（4）泡沫灭火系统的适用范围

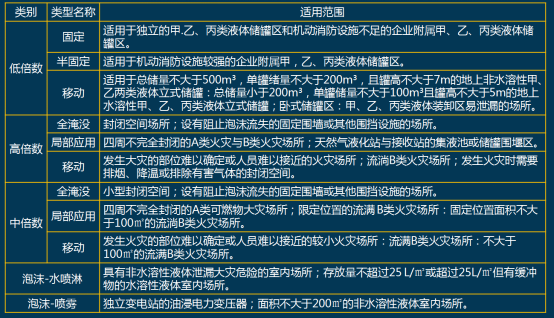

表6-2-3 泡沫灭火系统的适用范围
（5）泡沫灭火系统的组成及工作原理

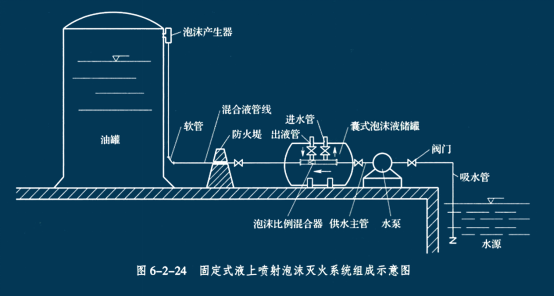

1）固定式液上喷射泡沫灭火系统。该系统由固定的泡沫混合液泵、单向阀、闸阀、泡沫比例混合器、胶囊式泡沫液储罐、 泡沫混合液管线、泡沫产生器以及水源和动力源组成，如图6-2-24所示。油罐起火后，自动或于动启动水泵，打开进水管控制阀，使部分压力水进入囊式泡沫液罐，待罐内压力升至规定 值时，打开出液管上控制阀门输出泡沫液，泡沫液与水经泡沫比例混合器混合形成泡沫混合液，混合液流经泡沫产生器时，与泡沫产生器吸入的空气混合形成低倍数空气泡沫，经罐内泡沫产生器弧板反射导流，沿罐内壁流下，覆盖燃烧液面实施灭火。

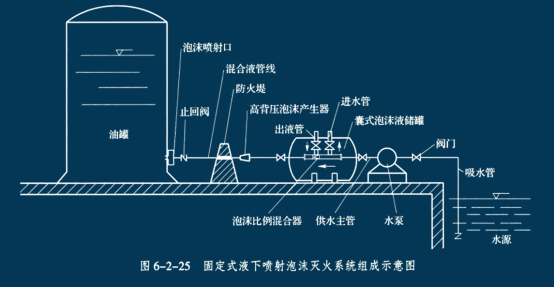

2）固定式液下喷射泡沫灭火系统。该系统由泡沫混合液泵、泡沫比例混合器、高背压泡沫产生器、泡沫喷射口、泡沫混合液管线、闸阀、单向阀、囊式泡沫液储罐以及水源和动力游、组成，如图6-2-25所示。
油罐起火后，自动或手动启动水泵，打开进水管控制阀，使部分压力水进入囊式泡沫液罐，待罐内压力升至规定值时，打开出液管上控制阀门输出泡沫液，泡沫液与水经泡沫比例混合器混合形成泡沫混合液，混合液经管道输至高背压泡沫产生器，与吸入的空气混合后形成低倍数空气泡沫，泡沫经止回阀、管路、泡沫喷射口进入储罐底部油层，再依靠自身浮力上升至燃烧液体表面并将液面覆盖。
3）半固定式液上喷射泡沫灭火系统。该系统由水源、消防水池或室外消火栓、泡沫消防车、水带、水带接口、泡沫混合液管线和空气泡沫产生器等组成，如图6-2-26、图6-2-27所示。
不带泡沫储存装置的半固定式液上喷射泡沫灭火系统的工作原理是：泡沫消防车驶抵起火油罐后，用水带连接泡沫混合液管路接口与消防车，用吸水管连接消防车泵吸水口与水源， 启动消防车泵，自动配比后泡沫混合液经水带、泡沫混合液管路进入空气泡沫产生器，与泡沫产生器吸入的空气混合，形成低倍数空气泡沫，再经罐内泡沫产生器弧板反射导流，沿罐内壁流下，覆盖燃烧液面进行灭火。
带泡沫储存装置的半固定式液上喷射泡沫灭火系统的工作原理是：消防水罐车提供的压力水流经囊式泡沫液储罐、泡沫比例混合器后，与泡沫液混合形成泡沫混合液，混合液与泡沫产生器吸入的空气混合产生低倍数空气泡沫，再经罐内泡沫产生器弧板、反射导流，沿罐内壁流下，覆盖燃烧液面进行灭火。采用这种系统是因为保护对象所需的泡沫灭火剂较为特殊， 且消防部队很少储备。

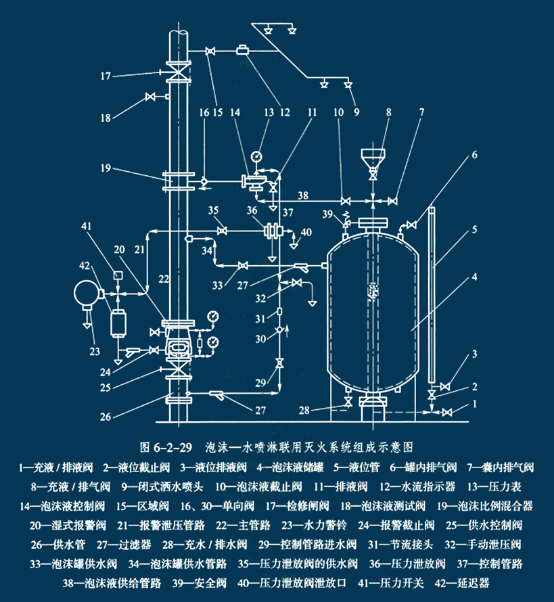

4）泡沫一水喷淋灭火系统。该系统由固定消防水泵、泡沫比例混合器、泡沫液储罐、报警阀组、过滤装置、泡沫混合液管线、吸气型或非吸气型泡沫喷头（或闭式喷头）、水源、动力源、 阀门、火灾自动报警装置和联动控制设备等组成。泡沫一水雨淋联用灭火系统的组成如图6-2-28所示，泡沫一水喷淋联用灭火系统的组成如图6-2-29所示，实物如图6-2-30所示。
以泡沫一水雨淋联用灭火系统为例，其工作原理是：被保护场所发生火灾时，火灾自动报警系统及联动控制设备动作，启动消防水泵或泡沫混合液泵，打开雨淋阀，泡沫比例混合器按设定比例产生泡沫混合液，通过泡沫混合液管线至泡沫喷头，泡沫喷淋到被保护物的表面，冷却降温、阻挡辐射热并覆盖窒息灭火。
2.水喷雾灭火系统
（1）水喷雾灭火系统的定义及作用
水喷雾灭火系统是由水源、供水设备、管道、雨淋报警阀（或电动控制阀、气动控制阀）、过滤器和水雾喷头等组成，向保护对象喷射水雾进行灭火或防护冷却的系统。系统中的水雾喷头在较高的水压力作用下，将水流分离成0.2-2mm甚至更小的细小水雾滴，通过表面冷却、窒息、稀释、冲击乳化和覆盖等作用实现灭火。与自动喷水灭火系统相比，其用水量为后者的70%-90%，具有较好的节水性。
（2）水喷雾灭火系统设置场所
现行国家标准《建筑设计防火规范》（GB 50016）、《钢铁冶金企业设计防火规范》（GB 50414）等对水喷雾灭火系统的设置场所及部位分别做了具体规定。例如，《建筑设计防火规范》（GB 50016）规定下列场所应设置自动灭火系统，并宜采用水喷雾灭火系统。
1）单台容量在40MV.A及以上的厂矿企业油浸变压器，单台容量在90MV.A及以上的电厂油浸变压器，单台容量在125MV.A及以上的独立变电站油浸变压器。
2）飞机发动机试验台的试车部位。
3）设置在高层民用建筑内，充可燃油的高压电容器和多油开关室。
（3）水喷雾灭火系统的分类及适用范围
1）水喷雾灭火系统的分类及特点。该系统根据启动方式、应用方式不同分为不同类别，见表6-2-4。
表6-2-4 水啧雾灭火系统的分类及特点
2）水喷雾灭火系统的适用范围。该系统可用于扑救固体物质火灾、丙类液体火灾、饮料酒火灾和电气火灾，并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。水喷雾系统不得用于扑救遇水能发生化学反应造成燃烧、爆炸的火灾，以及水雾会对保护对象造成明显损害的火灾。
固定式水喷雾灭火系统，一般设置在建筑内燃油、燃气的锅炉房，可燃油油浸电力变压器室，充可燃油的高压电容器和多油开关室，自备发电机房，飞机发动机试验台的试车部位，单台容量在40MV.A及以上的厂矿企业可燃油油漫电力变压器，单台容量在90MV.A及以上可燃油油浸电厂电力变压器，单台容量在125MV.A及以上的独立变电所可燃油油浸电力变压器。
自动喷水-水喷雾混合配置系统适用于用水量比较少、保护对象比较单一的室内场所，如建筑室内燃油、燃气锅炉房等。对于设置有自动喷水灭火系统的建筑，为了降低工程造价，可以自动喷水灭火系统的配水干管或配水管作为建筑内局部场所应用的自动喷水-水喷雾混合配置系统的供水管。
